moteur pas a pas؟؟؟؟؟

[vie.logic]

السلام عليكم
قمت بتنفيد هذه الدائرة
http://img696.imageshack.us/img696/849/sanstitregne.png
و لكن لم تعمل و لا اعلم اين الخطأ
و السلام

[vie.logic]

و هذا ملف proteus

http://www.4shared.com/file/hmtg9Kl8/file.html

[vie.logic]

او هذا
http://www.4shared.com/file/mlNXyz2c/file.html

[ماجد عباس محمد]

اخى
ببساطة رجاء استخدم علامات الأرضى و الموجب ستجد الدائرة سهلة جدا و تحدد أخطاءك بسهولة


بالمناسبة أفضل طريقة للحصول على الصور من برنامج بروتس من قائمة ملف اختار
Export Graphics
و اختار منها Bit Map
ثم حدد 16 لون م 100-DPI و اختار لون خلفية أبيض
حدد اسم الملف و ستجده
يمكنك تصغيره بعد ذلك و تحويله إلى PNG إما باستخدام
Irfan View
XinView
أو حتى بالرسام الملحق بالويندوز

[vie.logic]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
ببساطة رجاء استخدم علامات الأرضى و الموجب ستجد الدائرة سهلة جدا و تحدد أخطاءك بسهولة


بالمناسبة أفضل طريقة للحصول على الصور من برنامج بروتس من قائمة ملف اختار
Export Graphics
و اختار منها Bit Map
ثم حدد 16 لون م 100-DPI و اختار لون خلفية أبيض
حدد اسم الملف و ستجده
يمكنك تصغيره بعد ذلك و تحويله إلى PNG إما باستخدام
Irfan View
XinView
أو حتى بالرسام الملحق بالويندوز

الا يكفي ان اشرك الكل في موجب واحد و ارضي واحد؟؟

و بالنسبة لطريقة الصور ساجربها

[vie.logic]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
ببساطة رجاء استخدم علامات الأرضى و الموجب ستجد الدائرة سهلة جدا و تحدد أخطاءك بسهولة


بالمناسبة أفضل طريقة للحصول على الصور من برنامج بروتس من قائمة ملف اختار
Export Graphics
و اختار منها Bit Map
ثم حدد 16 لون م 100-DPI و اختار لون خلفية أبيض
حدد اسم الملف و ستجده
يمكنك تصغيره بعد ذلك و تحويله إلى PNG إما باستخدام
Irfan View
XinView
أو حتى بالرسام الملحق بالويندوز

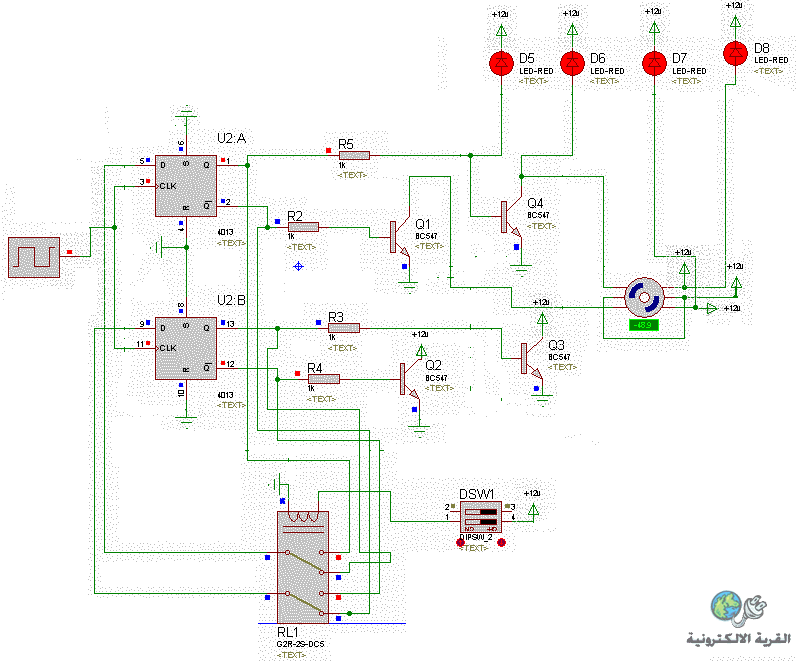

لم افهم الدائرة التي وضعتها
لم توصل ترانزستور Q3 و Q2 باطراف اامتور و لم توصل الترانزستور Q1 ET Q2

http://img407.imageshack.us/img407/2...nstitre144.png

[ماجد عباس محمد]

أخى
يبدو أنك لم تفهم ردى
رجاء أعد قراءته
أنا قلت ستجد الدائرة سهلة و ستعرف اخطاؤك
الدائرة الموضوعة هى دائرتك وليست من تصميمى
كل ما فعلته أننى استبدلت الأسلاك الكثيرة بالرموز لتبسيط الدائرة وتحديد الأخطاء

الأخطاء بها راجعها على رسمك الأصلى


الدايوات D5وD6,D7D8 مقلوبة
الترانزيستورات Q2,Q3 شورت على الأرضى
الليدات 7،8 قبلها 12 فولت و بعدها 12 فولت كيف ستعمل
ولو وصلت صح كيف تتحمل تيار الموتور
الليدات 5،6 مقلوبة ولو عدلت ستكون شورت على الترانزيستور و الموتور
توصيلات الموتور خطأ

[vie.logic]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
ببساطة رجاء استخدم علامات الأرضى و الموجب ستجد الدائرة سهلة جدا و تحدد أخطاءك بسهولة


بالمناسبة أفضل طريقة للحصول على الصور من برنامج بروتس من قائمة ملف اختار
Export Graphics
و اختار منها Bit Map
ثم حدد 16 لون م 100-DPI و اختار لون خلفية أبيض
حدد اسم الملف و ستجده
يمكنك تصغيره بعد ذلك و تحويله إلى PNG إما باستخدام
Irfan View
XinView
أو حتى بالرسام الملحق بالويندوز

الدائرة التي رفعتها في الصورة لا تعمل المتور يقوم ب ربع دورة ثم يعود ربع دورة اخرى .....و لا يتم اي دورة في اي اتجاه
