[king5star]

السلام عليكم

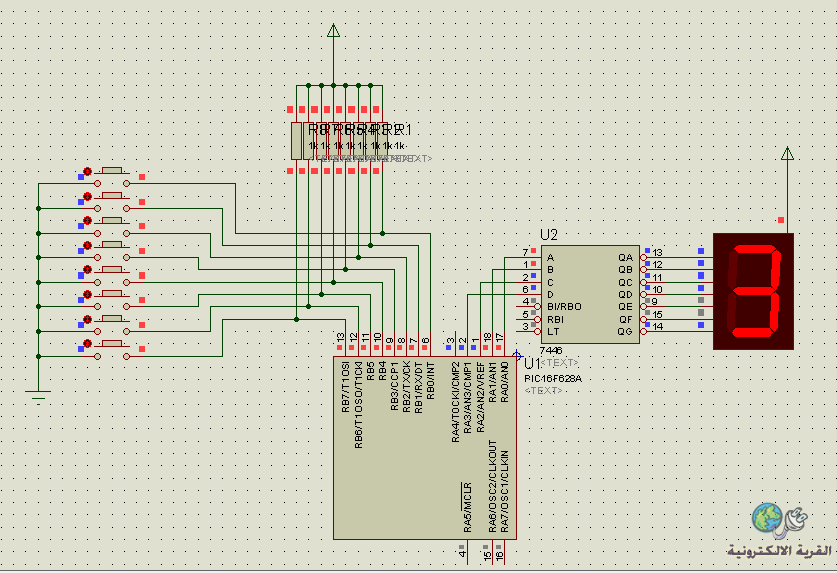

ارجو منكم المساعدة فى برنامج ارد ان اعمل عداد لكتابة عدد الازرار المضغوط عليها او التى تم الضغط عليها ولقد قمت بانشاء المخطط للدائرة كما فى الصورة .



والشاشة الاولى مسئولة عن اظهار عدد الازرار وهم ثمانية التى تم الضغط عليها والثانية تنقص او ماتبقى من الثمانية والمساعدة التى احتاجها لا اعرف اسم الدالة او المتغير الذى يخزن فيه عدد الازرار التى تم الضغط عليها فارجو المساعدة منك

وهذا الملف الخاص بالدائرة

http://www.gulfup.com/X3iqfz2732lzd

[Imozar]

أخي عندي ملاحظات بسيطة على الدائرة:
1- كل طرف من من اطراف المنفذ "ب" يحتاج الى مقاومة 10 كيلو كمثال توصل مع الارضي .
هذه الطريقة تعرف باسم : pull down resistor .. اسم كبير لكن مضمونه بسيط.
2- الطرف RA5 لايمكن ان يبرمج خرجا على الاطلاق . يبرمج كدخل فقط .
اما بالنسبة للكود فليست لي خبرة كبيرة بالمكروسي .

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar أخي عندي ملاحظات بسيطة على الدائرة: 1- كل طرف من من اطراف المنفذ "ب" يحتاج الى مقاومة 10 كيلو كمثال توصل مع الارضي . هذه الطريقة تعرف باسم : pull down resistor .. اسم كبير لكن مضمونه بسيط. 2- الطرف RA5 لايمكن ان يبرمج خرجا على الاطلاق . يبرمج كدخل فقط . اما بالنسبة للكود فليست لي خبرة كبيرة بالمكروسي .

شكراً لك اخى لقد تم تعديل جميع الاشياء الذى اوضحتها وشكراً لك على هذه المعلومات التى من السهل الغفوا عنها .

[حيدر علاج حسن]

اذا كانت الشاشة الاولى تعطي عدد الازرار المضغوطة فما الداعي لعمل شاشة اخرى تقرأ عدد الازرار الغير مضغوطة ؟
و بالاخص ان حسابها ذهنيا لا ياخذ اكثر من ثانية واحدة ..

سؤال اخر : لنفرض ان احد الازرار تم ضغطه مرتين او اكثر فهل تسجل اول ضغطة فقط ام يضيف الضغطات التالية ؟؟

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اذا كانت الشاشة الاولى تعطي عدد الازرار المضغوطة فما الداعي لعمل شاشة اخرى تقرأ عدد الازرار الغير مضغوطة ؟ و بالاخص ان حسابها ذهنيا لا ياخذ اكثر من ثانية واحدة .. سؤال اخر : لنفرض ان احد الازرار تم ضغطه مرتين او اكثر فهل تسجل اول ضغطة فقط ام يضيف الضغطات التالية ؟؟

ان هذه الدائرة سوف تستخدم فى مشروع لفصل الكترونى فعندما يدخل الطالب يضغط على الزرار فيتم تسجيلة واضافتة للحضور فالشاشة الاولى لعدد الحاضرين والثانية للغائبين

اما السؤال الثانى ضطة واحدة فقط .

[حيدر علاج حسن]

هذا يعني ان كل طالب يعرف رقم المفتاح الخاص به ...
و بذلك فان احتمالية الضغط على مفتاحين ليست واردة ..
تبقى مسئلة عدد الطلاب اذا كان كبير فسوف تختلف البرمجة عن حالة 8 طلاب ..
واذا كان فعلا 8 فقط فلا داعي لمعرفة العدد المتبقي ..

[حيدر علاج حسن]

هذه الفكرة العامة للكود تعمل وفق الشروط التالية :
1- عدد الطلبة الكلي لا يزيد عن 8 .
2- عدم احتمالية الضغط المتكرر على المفتاح الواحد .

و في حال كون حساب العدد المتبقي الكترونيا ضروري يمكن تطوير الكود ..

void main(){
trisa=0;trisb=0xff;porta=0;
loop:

if(portb<0xff){while(portb<0xff){} porta++;}

goto loop;
}

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن هذه الفكرة العامة للكود تعمل وفق الشروط التالية : 1- عدد الطلبة الكلي لا يزيد عن 8 . 2- عدم احتمالية الضغط المتكرر على المفتاح الواحد . و في حال كون حساب العدد المتبقي الكترونيا ضروري يمكن تطوير الكود .. void main(){ trisa=0;trisb=0xff;porta=0; loop: if(portb<0xff){while(portb<0xff){} porta++;} goto loop; }

شكراً ليك جداً يا بشمهندس وانا اسف على الازعاج وانا استطيع ان اكمل الباقى شكراً جزيلاً لك .
