اليوم بإذن الله سوف نبدء اول درس في العناصر الالكترونيه بشكل ميسر ان شاء الله انا عارف ان الموضوع ممكن يكون فيه شئ من التكرار بس يمكن اختلاف في اسلوب توصيل المعلومه يفيد الباحث عنها او من يريد التعلم ان شاء الله سوف اعمل علي ان تكون هذه سلسله عن العناصر وسوف يكون الاهتمام اكثر من ناحيه صيانه الكمبيوتر او القطع الالكترونيه المكونه للدوائر الخاصه بقطع الكمبيوتر حتي لا اطيل
سوف نبدأ ان شاء الله اول درس عن عنصر مهم ألا وهو

المقاومة

RESISTOR

تقاس بوحده الاوم ويتم ترميزها بحرف R

المقاومه ليس لها قطبيه

ضع صوره لاشكال المقاومه
اولا :


تخيل معي اخي الفاضل ملعب كره سوف يقام فيه مباراه هامه ويوجد عدد كبير من المتفرجين والمشجعين عددهم بالالاف هل من الممكن ادخالهم دفعه واحده الي المدرجات ماذا سيحدث تخيل معي ؟؟....... اليس من الواجب تنظيم دخولهم الي الملعب عن طريق البوابات ورجال الامن .


تخيل معي ايضا محطات تنقيه المياه لو قامت بدفع المياه بكميات كبيره جدا الي شبكه التوصيل الي المنازل من دون تنظيمها بواسطه محابس ومواسير توصيل باحجام مختلفه ماذا سيحدث تخيل معي ؟؟......المياه سوف تغرق الشوارع والمنازل .
المقاومه في الدوائر الالكترونيه مثل البوابات رجال الامن الذين ينظمون دخول المشجعين الي الملعب .. وايضا مثل المحابس التي تقوم بتنظيم المياه وشده اندفاعها وكميتها في شبكه التوصيل الي المنازل .
تعريف عام عن فكره المقاومه :
المقاومه فائدتها انها تقوم بالتحكم و بتحديد قيمه التيار المار الي الدائره او الي العناصر الالكترونيه المكونه للدائره حتي لا تتلف تلك العناصر من التيار المرتفع .ويتم حساب قيمه المقاومه بالاوم يعني مثلا زي ما بنقيس المساحه بالمتر
بعض انواع المقاومه :

المقاومه الكربونيه

المقاومه المعدنيه

المقاومه الفيوزيه

المقاومه السلكيه

المقاومه المتغيره

المقاومه الضوئيه

المقاومه الشبكيه

المقاومه الصغيره المسطحه

المقاومه الحراريه

المقاومه الكربونيه:


عباره عن قضيب من السيراميك ( قطعه طوليه من ماده السيراميك) يتم ترسيب ماده الكربون عليه ( يوضع او يرش عليه كميه من ماده الكربون ماده شبه موصله اي ليست جيده التوصيل للكهرباء )
طريقه قرائتها :
يوجد عليها حلقات ملونه كل لون يعبر عن قيمه هذه المقاومه واللون الاخير من هذه الالوان نسبه الخطا المسموح بيها ( يعني ممكن قيمه المقاومه تزيد او تقل حسب نسبه هذا اللون الاخير )
ويوجد انواع مكتوب عليها قيمه المقاومه بالارقام وتكون بالاوم

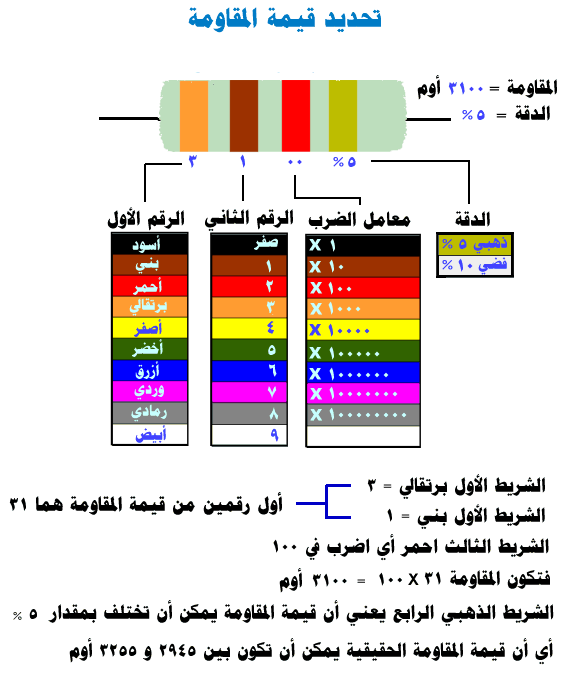

جدول قراه قيمه المقاومه


المقاومه المتغيره :


تعمل بنفس فكره عمل المقاومه العاديه بس في النوع ده ممكن تغير قيمه المقاومه يعني مثلا بدلا ما تكون نسبه المقاومه 100 اوم ممكن ازودها اخليها 200 او 300 اوم او اقللها اخليها 50 اوم زي ما بزود او انقص من سرعه السياره .
وتستخدم في رفع او خفض الصوت زي اللي موجوده في سماعات الكمبيوتر
خفض او رفع سرعه المواتير وايضا رفع وخفض الاضاءه
وتكون مكونه من قضيب ملفوف عليه سلك معدني وتحتوي هذه المقاومه علي ثلاثه اطراف طرفين ثابتين وطرف متحرك لتغيير قميه المقاومه كلما قمنا بلف هذا الطرف المتحرك وابعدناه عن المدخل زادت المقاومه وكلما قربنا من الطرف الدخل قلت المقاومه .


المقاومه الشبكيه :


عباره عن مجموعه من المقاومات المترابطه مع بعضها في جسم واحد المتشابه في قيمتها ونوعها يعني خامه تصنيعها يعني مينفعش اكون مقاومه شبكيه من مقاومه كربونيه مع واحده حراريه علي واحده معدنيه كده تبقي سلطه
لازم تكون قيمتها واحده والماده المصنعه منها واحده .



المقاومه المسطحه الصغيره



عباره عن مقاومه كربونيه صغيره وتكون منتشره في اللوحه الام والموبيلات واجهزه اخري وفكرة عملها مثل المقاومه الكربونيه الكبيره العاديه ولكن النوع ده يتم تثبيته سطحيه ليس اطراف خارجه منها للتوصيل ملهاش ارجل توصيل ويتم لحامها بشكل سطحي ( يعني بيتم تثبيتها علي اللوحه من وجهها علي سطحها يعني) يعني مش زي المقاومه الكربونيه العاديه الي بكون خارج منها طرفين يتم ادخالهم في فتحات في اللوحه الالكترونيه ثم يتم لحامهم السطحيه تثبت علي سطح اللوحه مباشره

المقاومه الفيوزيه
تعمل مثل الفيوز فهي تقوم بالسماح بمرور التيار بنسبه معينه يعني تقاوم لنسبه معينه وعند ارتفاع التيار تتلف (تحترق بتفصل من داخلها القطعه الموصله للتيار) وتقوم بقطع التيار عن باقي المكونات

طرق قياس المقاومه



قياس المقاومه
م ترميزها بحرف مقاار عن باقي المكونات يعني تقاوم لنسبه معينه وعند ارتفاع التيار تتلف (تحترق بتفصل من داخلها القطع عن طريق الافوميتر يتم وضعه علي وضع الاوم ثم وضع مجسات القياس الاحمر والاسود علي طرفي المقاومه ثم قراءه القيمه ويفضل قياسها خارج الدائره لانها وهي خارج الدائره لا تعطي قياس دقيق لانها تعطي قيمه حسب التيار الداخل اليها ويمكن ان اي جزء اخر من التيار الداخل من الافو الي الي قطعه الكترونيه اخري او يتم زياده نسبه التيار الداخل الي المقاومه مع تيار الافو عن طريق اي مكثف مثلا يقوم بتفريغ شحنته اثناءالقيام بالقياس وهكذا
.


اما المقاومه الفيوزيه يتم قياسها علي وضع الجرس اذا اعطت جرس تكون سليمه واذا لم تعطي تكون تالفه ولا تحتوي علي اي رقم مكتوب عليها ويمكن تجد صفر فقط
طرق توصيل المقاومه


توصل علي التوالي وعلي التوازي تخيل معي اخي كميه المياه الخارجه من المواسير المتجاوره وقارنها بكميه المياه الخارجهمن الماسوره الممتده الواحده انظر اليهم جيدا اهم بجوار بعض ركز وتخيل ثم اقراء النص التالي



اولا : التوالي
ويتم توصيلها بهذه الطريقه لزياده نسبه او قيمه المقاومه ولتقليل التيار والجهد او بمعني اخر تجزئتهم ( مثلا لو عندنا حوض مملوء بالمياه ويتم توصيل انبوبه او ماسور لافراغ هذا الحوض سوف يتم افراغه ببطئ بعكس لو قمت انا مثلا بافراغه مره واحده عن طريق قلبه مثلا تخيل لو قمت بزياده طول الماسور ثم قمت بافراغ بعض الماء ثم قمت ايضا مره اخري بزياده طول الماسوره اليس كل مره يتم نقص قوه اندفاع المياه تلك هي المقاومه علي التوالي ) ويتم حساب قيمتها عن طريق جمع قيمه كل المقاومات مع بعض ويتم اللجوء الي هذه الطريقه مثلا عندما لا نجد مقاومه بالقيمه التي نريدها فنقوم بتوصيل مقاومتين او اكثر للحصول علي القيمه التي نريدها

ثانيا علي التوازي
نلجا لهذا الاسلوب عند الحاجه الي تقليل قيمه المقاومه مع الحفاظ علي قيمه فرق التيار مثلا لو قمنا باحضار نفس الحوض المملوء بالماء ثم قمت بتوصيل اكثر من ماسور في جسم الحوض مباشره وليس متسلسلين ورا بعض مثل المره الاولي اليس كلما زدنا من عدد المواسير زدنا من سرعه تفريغ حوض المياه ايضا في المقاومه علي التوازي يكون بدايات المقاومه متصله ببعضها ونهايتها متصله مع بعضها اتصالهم ببعض يزيد من نسبه الماده شبه الموصله تخيل معي بزياده عدد المقاومات نزيد من كميه الماده الشبه الموصله فعند صناعه المقاومه يتم ترسيب الماده وكلما زدنا من نسبه هذه الماده قلت المقاومه لاننا نقوم بزياده الممر الذي قوم التيار بالعبور منه ايضا هو نفس فكره التوازي بنزيد من منافذ مرور التيار فتقل قيمه المقاومه
وتكون قيمه المقاومه في هذه الطريقه اقل من قيمه اصغر مقاومه .

ملحوظه هامه المقاومه ليس لها قطبيه اي توصل في اي اتجاه
