مهندسينا الافاضل بعد التحية

[saaed]

دائرة تلفزيون صينى المساعدة فى تركيبها على شاشة ناشونال الشاشة زور رفيع اما السوكت او كعب الماكينة زور تخين هل يمكن التعديل علما بان بها عدد كبير من الاخرام لكن لم تتوافق مع فيشة الزور الرفيع ارجو اذا كان لدى احد مخطط كى يبين لنا الاطراف والمكتوب على الماكينة
mr 2180
والمتكاملة la 7681 ,تقبلوا التحية

[هانى شعيب]

اخى الكريم بعد الحيه
من الممكن طبعا تعديل السوكيت الى زور تخين بسهوله ودون مشاكل
كل الى عليك معرفه اطراف وترتيب الشاشه وهتلاقى هنا موضوع باسم اطاف الشاشه او دبابيس الشاشه ده هتلاقى فيه التعديل
والله الموفق

[saaed]

ياريت يا باش مهندس هانى لو الماكينة كانت قابلتك توضيح مكان فيشه الدفلكشن ومرفق مع الماكينة فيشة فيها خمس اطراف ويخرج منها 3 سلوك فقط ياريت تشرحلى وظيفتها ومكان توصيال الثلاث اطراف لانى مبتدى ولكم جزيل الشكر والعرفان

[hany_national]

السلام عليكم
اخى الغالى الشاشية قابل لاى تعديل

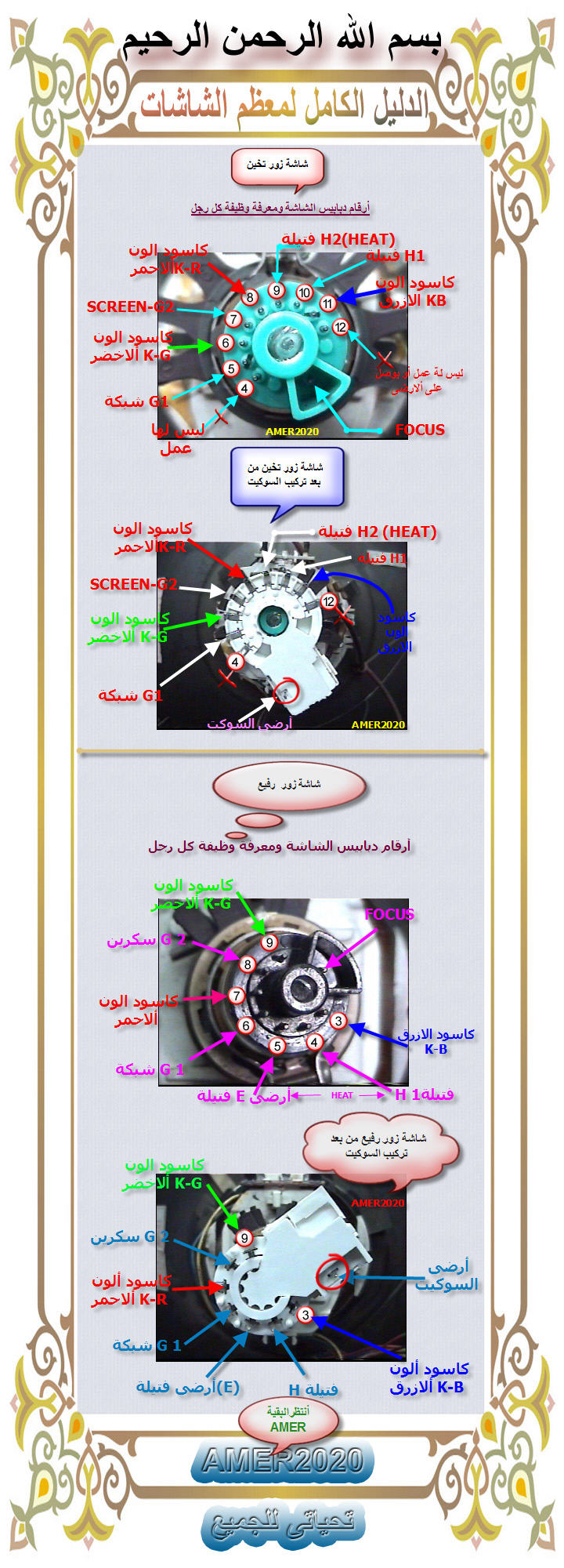

اليك هذة من اعمال صديقى عامر صلاح
http://upload.qariya.info/up06/AMOR.jpg
بالنسبة لاطراف الشاشة الناشيونال
7.6 فتيلة *
5 R
9 G
10 B
4 SCREEN G2
8 G1 ارضى
وبالله التوفيق

[saaed]

العزيز الغالى مهدس هانى فى الرسم الموجود بالرابط 4 و5 فتيل ازرق3 احمر 7 وهكذا ما الحل وشكرا

[hany_national]

المشاركة الأصلية كتبت بواسطة saaed

العزيز الغالى مهدس هانى فى الرسم الموجود بالرابط 4 و5 فتيل ازرق3 احمر 7 وهكذا ما الحل وشكرا

اخ سيد الامر بسيط
امامك السوكت الزور تخين او الرفيع
مكتوب علية الاطراف وايضا سوكت الناشيونال متحدد الاطراف وصل كل طرف بما يلية
مثلا تحديد الفيلية 9و10 فى التخين المثلثة يوازيها فى الناشيونال 6و7
وهكذا _____

[محمد جمعة]

الكلام دة كلام مظبوط بس خلى بالك من اطرف الفتيلة قم بقياسة الشاشة لاول واعرف مكان اطرف الفتيلة ووصلهم ولله الموفق

[saaed]

ياريت يا باش مهندس هانى لو الماكينة كانت قابلتك توضيح مكان فيشه الدفلكشن ومرفق مع الماكينة فيشة فيها خمس اطراف ويخرج منها 3 سلوك فقط ياريت تشرحلى وظيفتها ومكان توصيال الثلاث اطراف لانى مبتدى ولكم جزيل الشكر والعرفان
