هل يوجد خطأ في هذه الدائره

[السيد بدوى]

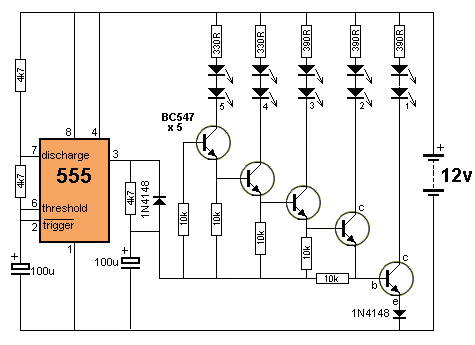

قمت بتصميم هذه الدائره علي برنامج سركت ويزارد ولم تعمل فهل يوجد خطأ في هذه الدائره

[mshal]

[حيدر علاج حسن]

اذا كانت الليدات جميعها تعمل بنفس الوقت فلماذا هذا العدد من الترانزستورات ..

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اذا كانت الليدات جميعها تعمل بنفس الوقت فلماذا هذا العدد من الترانزستورات ..

السلام عليكم اخي العزيز حيدر
علاج حسن شكرا لردك الدائره تعمل فليشر بشكل متتابع

[السيد بدوى]

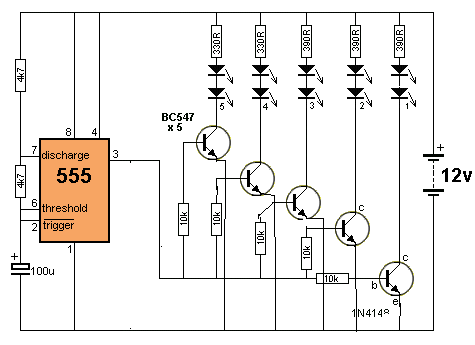

شكرا لردك= تم تنفيذ الدائره بعد التعديل ولمن الليدات تعمل كلها بوقت واحد

[فهد المنصور]

كما ذكر المهندس حيدر .. قواعد جميع الرترانزيستورات متصلة بأشارة واحد من 555 .. اي أن اللمبات تتذبذب في نفس اللحظة .. ولا معنى للدائرة الا اذا كان الهدف منها تشغيل أكبر عدد من الليدات كا فلاشر ..

[mustafa']

اخي انصحك بعمل هذه الدائرة على ال pic و ان كنت لا تجيده فهناك دورة شاملة في هذا المنتدى

[حيدر علاج حسن]

هذا يعتمد على طريقة التشغيل .. فهناك الكثير من المتكاملات يمكنها عمل ذلك و البك هو الخيار الاخير ..
