زمور UPS كيف يمكن التعديل على طريقة عمله

[عوني73]

السلام عليكم ورحمة الله

جهاز منع انقطاع التغذية الخاص بالحاسب يعمل لمدة ربع ساعة أو يقل أو يكبر شيء بسيط بحسب الحمل

لما تنقطع الكهرباء يحول الجهاز الحمل على البطارية ولكن كل 10 ثوان يظهر زمور
ليخبر نا ان ينبغي علينا انهاء العمل وحفظه وطفي الحاسب بشكل نظامي

يعني يستمر الجهاز بارسال زمور توت كل 10 ثوان حتى طفي الجهاز

وللزمور وظائف أخرى وذلك في حال انخفاض جهد البطارية فإنه يصدر زمور طويل وفي حالة الافرلود أيضاً يصدر زمور متقطع بشكل متواصل ثم يفصل مباشرة


وطريقة عمل الزمور هي مشتركة تقريباً في كل أنواع UPS

المطلوب عندما نبدل البطارية ببطارية 100 أمبير بهدف تشغيل الوحدة فترة طويلة
فإن ذلك ينجح ولكن مشكلة الزمور تبقى وهو الصوت توت كل 10 ثوان

لا أريد الغاء الزمور نريد أن نفكر في طريقة تبقي على الانذارات الأخرى من حمل زائد وانخفاض جهد البطارية

ونريد أن نلغي الزمور الصادر كل 10 ثوان ونبقي على الوظائف الأخرى

جزاكم الله كل خير

[ahmedqatar]

المشاركة الأصلية كتبت بواسطة عوني73

السلام عليكم ورحمة الله

جهاز منع انقطاع التغذية الخاص بالحاسب يعمل لمدة ربع ساعة أو يقل أو يكبر شيء بسيط بحسب الحمل

لما تنقطع الكهرباء يحول الجهاز الحمل على البطارية ولكن كل 10 ثوان يظهر زمور
ليخبر نا ان ينبغي علينا انهاء العمل وحفظه وطفي الحاسب بشكل نظامي

يعني يستمر الجهاز بارسال زمور توت كل 10 ثوان حتى طفي الجهاز

وللزمور وظائف أخرى وذلك في حال انخفاض جهد البطارية فإنه يصدر زمور طويل وفي حالة الافرلود أيضاً يصدر زمور متقطع بشكل متواصل ثم يفصل مباشرة


وطريقة عمل الزمور هي مشتركة تقريباً في كل أنواع UPS

المطلوب عندما نبدل البطارية ببطارية 100 أمبير بهدف تشغيل الوحدة فترة طويلة
فإن ذلك ينجح ولكن مشكلة الزمور تبقى وهو الصوت توت كل 10 ثوان

لا أريد الغاء الزمور نريد أن نفكر في طريقة تبقي على الانذارات الأخرى من حمل زائد وانخفاض جهد البطارية

ونريد أن نلغي الزمور الصادر كل 10 ثوان ونبقي على الوظائف الأخرى

جزاكم الله كل خير

صوت التنبيه (الزمور) يتم التحكم به عن طريق برنامج التحكم الخاص بوحدة ال UPS .. لا اعتقد انه من الممكن التعديل على برنامج التحكم لكن أقترح مراسلة الشركة المنتجة فقد يكون هناك تحديث ما!

[حيدر علاج حسن]

السلام عليكم ...
لا اعتقد ان الشركة تسمح بالغاء هذه الخاصية ...
فهذا الصوت يبقى يزن في الاذن مصرا على قيامنا باطفاء الحاسوب لان البطارية لا تتحمل التشغيل الطويل عليها بحكم تيارها الضعيف ...
وحفاظا عليها يجب عدم التشغيل لفترة اكثر مما نحتاجها في انهاء عملنا و تخزينه و اطفاء الحاسوب بطريقة نظامية ...

[nazar sss]

حاولة من قبل في الانواع التي فيها ميكرو من فصيلة pic
وتبين انه محمي

[عوني73]

السلام عليكم ورحمة الله
شكراً لكم بارك الله فيكم على الردود

بأضافة مروحة تبريد لجهاز ال UPS وبطارية 100 أمبير ساعي تستطيع تشغيلها ساعات طويلة ولكن كما قال الاستاذ حيدر صوت الزمور

الفكرة هي اضافة دارة صغيرة وبسيطة للزمور بأن تلغي عمل الزمور الذي يصدر كل 10 ثوان وتحافظ أي الدارة على الانذارات الأخرى بسبب أهميتها لذلك عملية فصل الزمور غير فنية

المهم الفكرة أن نضيف دارة عداد يفعل من مخرج دارة الزمور الذي يطلق لأول مرة ثم يعد 9 ثوان بعد 9 ثوان يعطي أمر لريليه صغيرة بالفتح فتقطع الدارة عن الزمور مدة 3 ثانية
ثم يعود ويفعل عن طريق مخرج دارة الزمور فيبأ بالعد 9 ثوان جديدة وهكذا

أما الانذارات الأخرى مثلاً انذار متكرر كل ثانية ليدلنا على انه انخفض جهد البطارية
أو انذار طويل دليل على وجود أفرلود فانها تبقى كما هي ولا تفعل الريليه

[mshal]

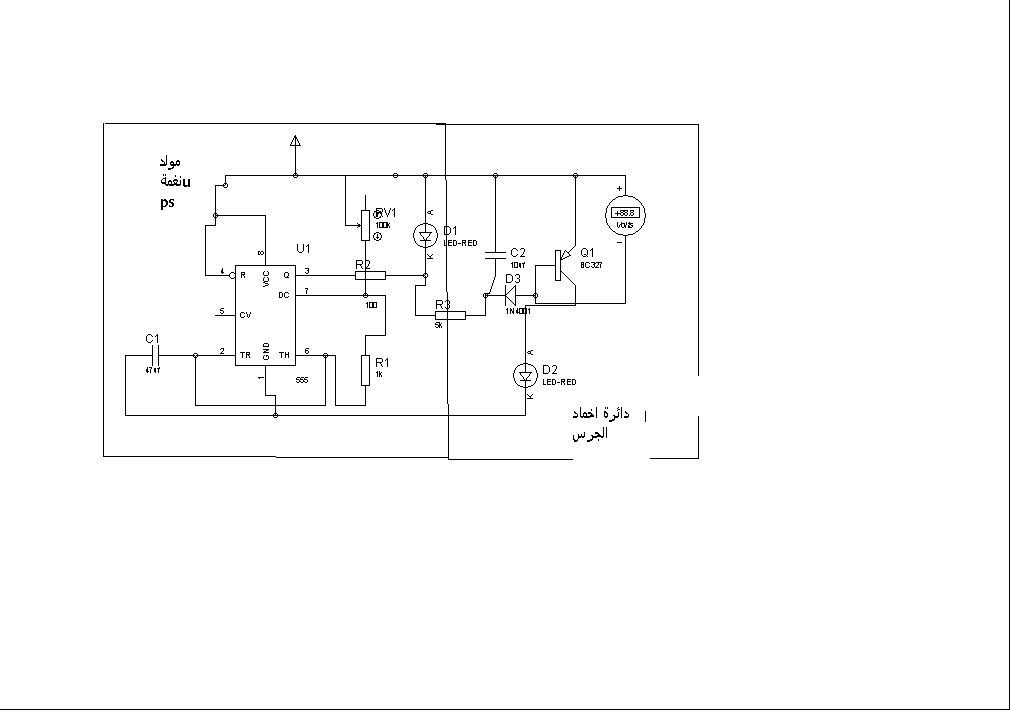

http://upload.qariya.info/images/qariya-2e80aaed3b.gif

[mshal]

الدائرة الموجودة جزئين الاول لايلزم وهو مولد نغمة ups و الاخر هو المطلوب حيث ان اللد موجود مكان الجرس فعند تراكم النغمة اي السرعة يشحن المكثف ويقوم علي تشغيل الترانسستور وعند النغمات البطيئة فان الشحنة الموجودة غير كافية ويكون في حال لا صوت

[عوني73]

المشاركة الأصلية كتبت بواسطة mshal

الدائرة الموجودة جزئين الاول لايلزم وهو مولد نغمة ups و الاخر هو المطلوب حيث ان اللد موجود مكان الجرس فعند تراكم النغمة اي السرعة يشحن المكثف ويقوم علي تشغيل الترانسستور وعند النغمات البطيئة فان الشحنة الموجودة غير كافية ويكون في حال لا صوت

شكراً سا أستاذ mshal والله لطالما كنت اتابع ردودك القيمة والغنية التي تنم عن علم غزير ربي يزيده ويبارك فيك

يعني المطلوب اضافته للزمور ما هو ...
وبصراحة معلوماتي في الالكترونيات بسيطة جداً
