بدي مساعدة الأخوة المهندسين

الروح الصادقة · 29-03-2012, 02:21 AM

في البداية أو أن أن أشكر جميع الأخوة في هذا المنتدى وبلأخص المهندسين الكرام

ثانيا
أريد من الأخوة المهندسين دارة تقوم بفصل جهاز ما عند أنقطاع التيار الكهربائي ( الشبكة) وأن لا يعمل هذا الجهاز عند تشغيل مولد الكهرباء وعند عودة تيار الشبكة نستطيع تشغيل الجهاز بواسطة مفتاح موجود بدارة

يمكن صعبت الموضوع رح حاول بسط
مثلا عندي براد عند أنقطاع كهرباء الشبكة العامة يجب نزع فيش البراد قبل تشغيل المولد وعند عودة تيار الشبكة العامة يجب وضع الفيش مجدداً
فأنا أريد دارة تقوم بهذا العمل

وشكرا لكم

حيدر علاج حسن · 29-03-2012, 07:40 AM

هذه الدائرة بالشكل الرسمي ...
و يمكنك الاستغناء عن المفاتيح ON,OFF بالضغط مباشرة على عتلة الكونتكتر للتشغيل و للاطفاء نفتح المفتاح الخاص بالمأخذ المنزلي ...

الروح الصادقة · 29-03-2012, 10:54 AM

مشكور أستاذ حيدر على الرد السريع

لكن هناك أمور لم أفهمها ماهذه العناصر التي تحمل حرف c أهي مكثفات متغيرة
أرجو منك التوضيح

حيدر علاج حسن · 29-03-2012, 11:09 AM

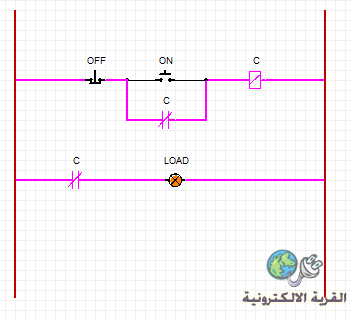

الدائرة السابقة عند الاشتغال ..

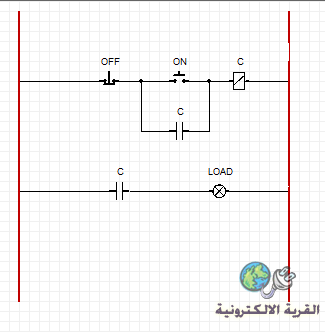

و هذه الدائرة الاصلية و التي تكون عند الاىطفاء ..

الدائرة عبارة عن كونتكتر C و هذه نقاط مفتوحة تابعه له .
اما المفتاحين On و Off فهما للتشغيل و الاطفاء ..
اما المصباح فهو الحمل ... كأن يكون ثلاجة او مكيف او براد ماء .... الخ .

وهذه صورة الكونتكتر و نقاط التوصيل فيه ...

الروح الصادقة · 29-03-2012, 02:34 PM

شكرا جزيلا لك أخ حيدر وبارك الله فيك

كلامك جميل لكن أنا كهاوي أبحث دائما عن دارات بسيطة غير مكلفة يمكن أن تحل محل الأجهزة الجاهزة لذلك فكرة الكنتكتور بنسبة لي غير واردة ومن منطلق هوايتي سأطرح فكرة جربتها وأريد منك أن تعطيني أفكار جديدة غير الدارة التي صممتها

الدارة تتكون من ثايرستور يعمل كمفتاح كهربائي عند الضغط على المفتاح واحد يعمل الريلية ويصبح الجهاز في حالة تشغيل وعند الضغط على المفتاح الثاني بهذة الحالة نقطع التيار عن الدارة للحظة فيعود الثايستور كما كان قاطعا وتفصل الريلية مما يؤدي لأيقاف تشغيل الجهاز

وهذه هي الصورة بتفصيل

http://www6.0zz0.com/2012/03/29/14/165370520.jpg

وأتمنا منك كل خير ومجددا شكرا لك أخ حيدر

حيدر علاج حسن · 29-03-2012, 02:59 PM

نعم الدائرة صحيحة و ممكن تنفيذها مع تصحيح بعض الاخطاء البسيطة ...
لكنها تعتبر كبيرة جدا مع هكذا عمل يمكن حله باستخدام الريلي مع مفتاح تشغيل فقط ...
لاحظ انك استخدمت الثايرستور للامساك بالتيار بعد رفع اليد من المفتاح مع ان هذه الميزة يمكن تنفيذها باستخدام الريلي فقط .
كذلك سوف تحتاج الى مصدر للتيار المستمر 12 فولت و يجب ان يكون الخرج ناعما بما فيه الكفاية لتمكين التايرستور من عدم افلات التيار ...
بينما لو استخدمت الريلي فقط فلن تحتاج الى مصدر تغذية اخر وبمواصفات معينة ..

mshal · 29-03-2012, 03:37 PM

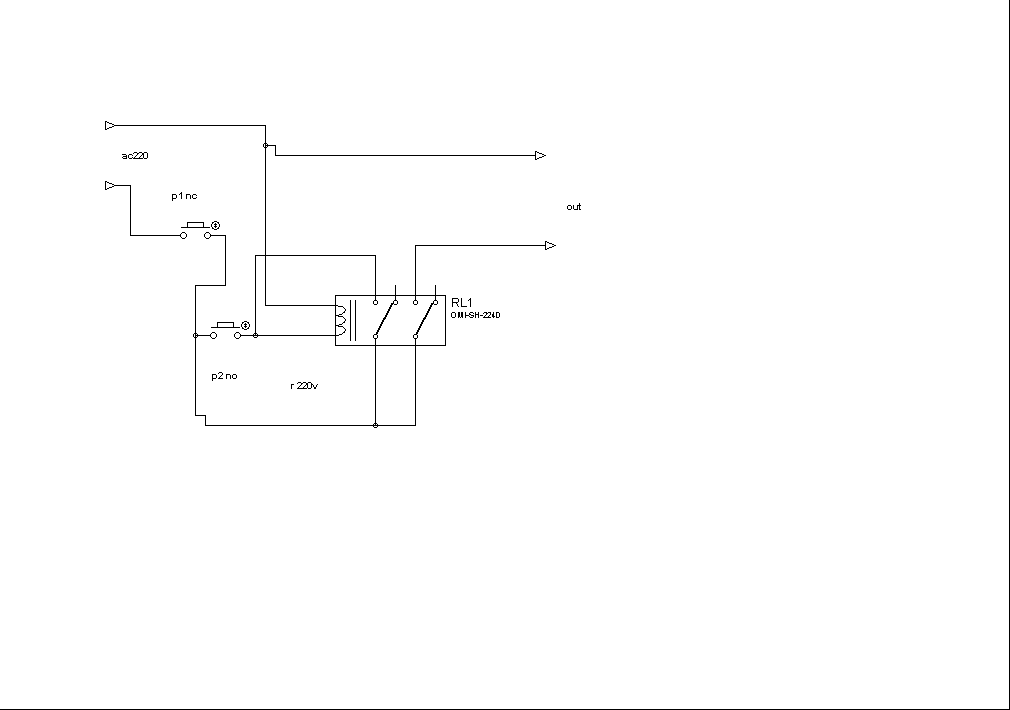

http://upload.qariya.info/images/qariya-7dac0cba0d.gif

mshal · 29-03-2012, 03:38 PM

يجب مراعات ان p1 مغلق وp2 مفتوح والرلي 220 فولط
