سؤال بخصوص دائرة انفرتر " 12 فولت ل 220 فولت "

[Omar Mekkawy]

السلام عليكم اخواني الكرام

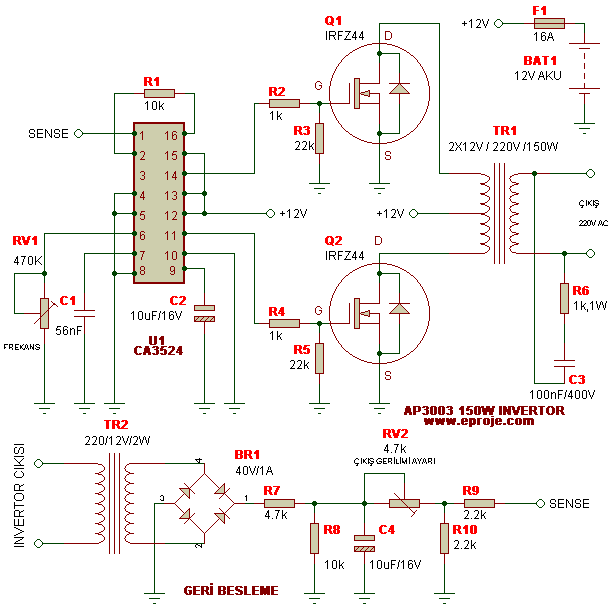

لدي سؤال بعد اذنكم حول دارة انفرتر التالية :



دائرة المذبذب ca3524 ليست لدي
فهل ممكن استخدم 555 " لأنها لدي " أو 4047 ؟
وشكراً جزيلاً لكم

[حيدر علاج حسن]

555 لا ينفع بمفرده لانه يحتوي على مخرج واحد وانت بحاجة الى مخرجين ..
المتكاملة الاخرى 4047 تعمل على جهد 5 فولت لانها رقمية ...
لذلك يجب ان تستخدم منظم جهد 7805 لتشغيلها ..
او تستخدم بوابة NOT مع 555 للحصول على مخرج ثان يعاكس المخرج الاول و ايضا ستحتاج الى منظم الجهد 5 فولت لتشغيل البوابة NOT >

او تختصر كل هذا و تستخدم المتكاملة 4017

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

555 لا ينفع بمفرده لانه يحتوي على مخرج واحد وانت بحاجة الى مخرجين ..
المتكاملة الاخرى 4047 تعمل على جهد 5 فولت لانها رقمية ...
لذلك يجب ان تستخدم منظم جهد 7805 لتشغيلها ..
او تستخدم بوابة NOT مع 555 للحصول على مخرج ثان يعاكس المخرج الاول و ايضا ستحتاج الى منظم الجهد 5 فولت لتشغيل البوابة NOT >

او تختصر كل هذا و تستخدم المتكاملة 4017

جزاك الله كل خير أخي حيدر

لدي سؤال آخر بعد إذنك
المكثفnf 56 ما فائدته بعد إذنك لانه ليس لدي
وهل يمكن ان استبدله بمكثف dc " + و - " ؟؟؟؟
وشكراً جزيلاً لك

[حيدر علاج حسن]

يمكنك الاستغناء عنه ...

[mshal]

المكثف مستعمل لدائرة المذنذب يمكن استعمل 100 نانو علي ان يتم ضبط التردد علي 100 هيتز بواسطة المقاومة المتغيرة

[ماجد عباس محمد]

4047 من نوع CMOS و تعمل من 3ز5 غلى 15 فولت إذن تصلح و راجه هذه السلسلة
http://www.qariya.com/vb/showthread.php?t=57786
المكثف 56n مع المقاومة RV1 و قيمتها 470ك لتحديد التردد لذا لا يمكن الاستغناء عنه
يمكنك استخدام آخر بقيمة مختلفة وع تعديل قيمة المقاومة

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة mshal

المكثف مستعمل لدائرة المذنذب يمكن استعمل 100 نانو علي ان يتم ضبط التردد علي 100 هيتز بواسطة المقاومة المتغيرة

نعم أخي كلامك صحيح

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

يمكنك الاستغناء عنه ...

كيف أخي الدائرة لن تعمل بدونه ! ؟

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

4047 من نوع CMOS و تعمل من 3ز5 غلى 15 فولت إذن تصلح و راجه هذه السلسلة
http://www.qariya.com/vb/showthread.php?t=57786
المكثف 56n مع المقاومة RV1 و قيمتها 470ك لتحديد التردد لذا لا يمكن الاستغناء عنه
يمكنك استخدام آخر بقيمة مختلفة وع تعديل قيمة المقاومة

نعم أخي سأجربها إن شاء الله
أخي الجملة التالية لم افهمها "4047 من نوع CMOS و تعمل من 3ز5 غلى 15 فولت إذن تصلح و راجه هذه السلسلة " ؟؟؟؟

أرجوا توضيحها
وشكراً جزيلاً لك

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

أخي الجملة التالية لم افهمها "4047 من نوع CMOS و تعمل من 3ز5 غلى 15 فولت إذن تصلح و راجه هذه السلسلة " ؟؟؟؟
أرجوا توضيحها
وشكراً جزيلاً لك

معذرة للخطأ المطبعى

4047 من نوع CMOS و تعمل من 3.5 فولت إلى 15 فولت إذن تصلح و راجع هذه السلسلة
