أخى

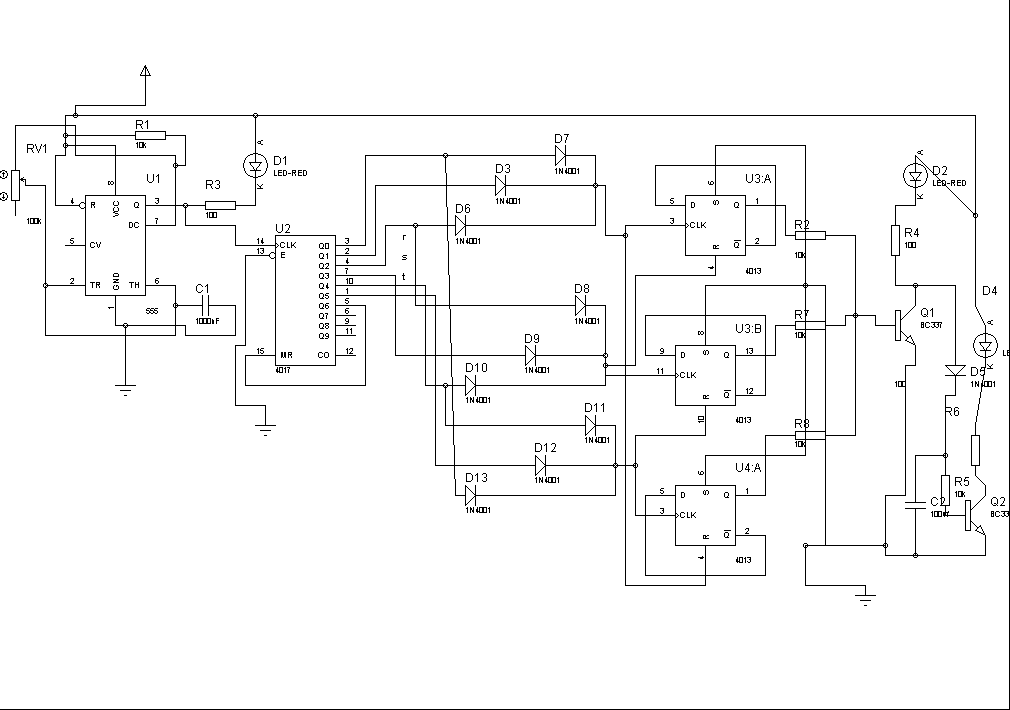

أولا توليد 3 فاز يحتاج 9 مخارج وليس 3 لأن كل فاز مشترك مع السابق و اللاحق فى ثلث الزمن أى 120 درجة من 360 السدس مع السابق و السدس مع اللاحق باعتبار الموجة المربعة لكن بالنسبة للدائرة

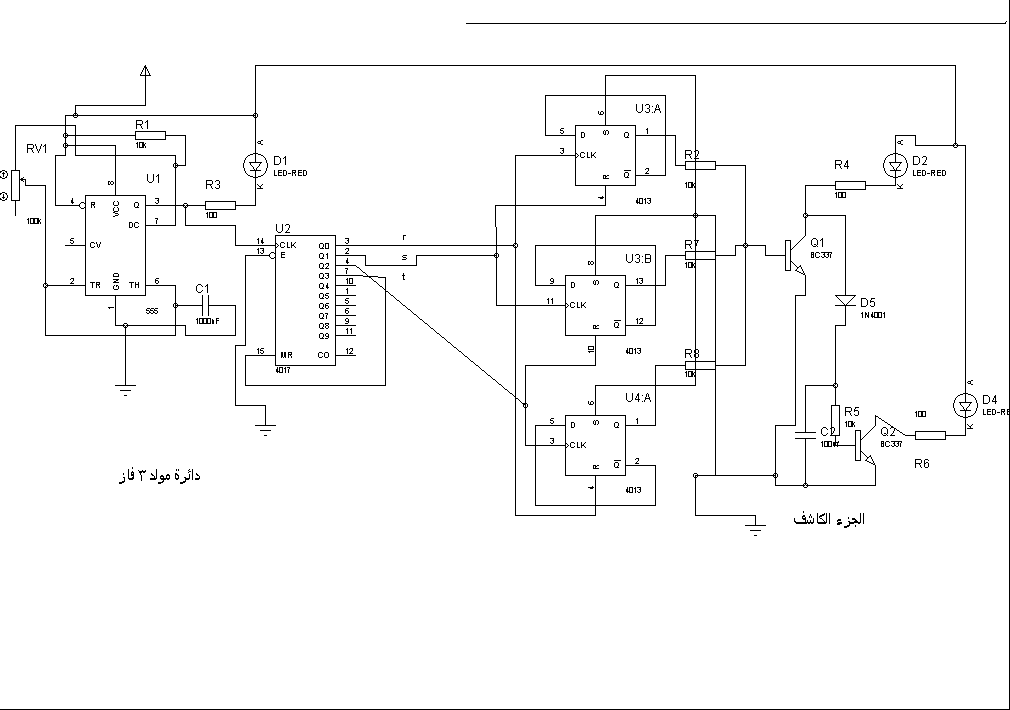

لو فرضنا أن R خرج كما ينبغى، سيقدح U3A و بالتالى يكون الخرج Q = واحد و بالتالى الترانزيستور Q1 فى حال توصيل و الليد D2 مضاء
الآن حدث مشكلة ولم تخرج إشارة S فسيبقى الحال على ما هو عليه
الآن خرجت الإشارة T سيقدح U4A و لن تغير الوضع شيئا و لن تتغير إضاءة الليدات
هناك دائرة أبسط و تستخدم كثيرا وهى تقويم نصف موجة من 3 فاز - لن يهبط خرجها للصفر إلا فى حال غياب أحد الفازات و يمكنها قدح أى دائرة بعد ذلك
دائرة مراقبة 3 فاز
