مشكلة وجود حرارة عالية في الترانسستور

[شمس العراق]

السلام عليكم
لقد صنعت هذا المخطط وعندما اشغل هذه الدائرة على جهد12 فولت تظهر حرارة بسيطة في كل من الترانسستورين وعندما اشغل الدائرة على جهد24فولت ترتف الحرارة بسرعة وتصبح الترانسستورات حامية جدا وتزداد فولتية الخرج الى اكثرمن 1000فولت هل توجدطريقة تحافظعلى الترانسستورات من العطب او ارتفاع الحرارة ؟؟؟

[ماجد عباس محمد]

هناك مشكلتين فى هذه الدائرة
الأولى أنك لم تستخدم دايودات مع وجود حمل حثى "ملف"
الثانية لا يسهل تحديد ما إن كانت الترانزيستورات تدخل فى التشبع عند 24 فولت أم لا و هذا ليس سهلا بدون اوسيلوسكوب

[شمس العراق]

مشكور استاذ ماجد على ردك ممكن توضح لي اين اضع الدايودات ؟؟ ممكن تصلح الرسم اذا امكن علما اني قست الترددوهو 2ميكا هرتز

[mshal]

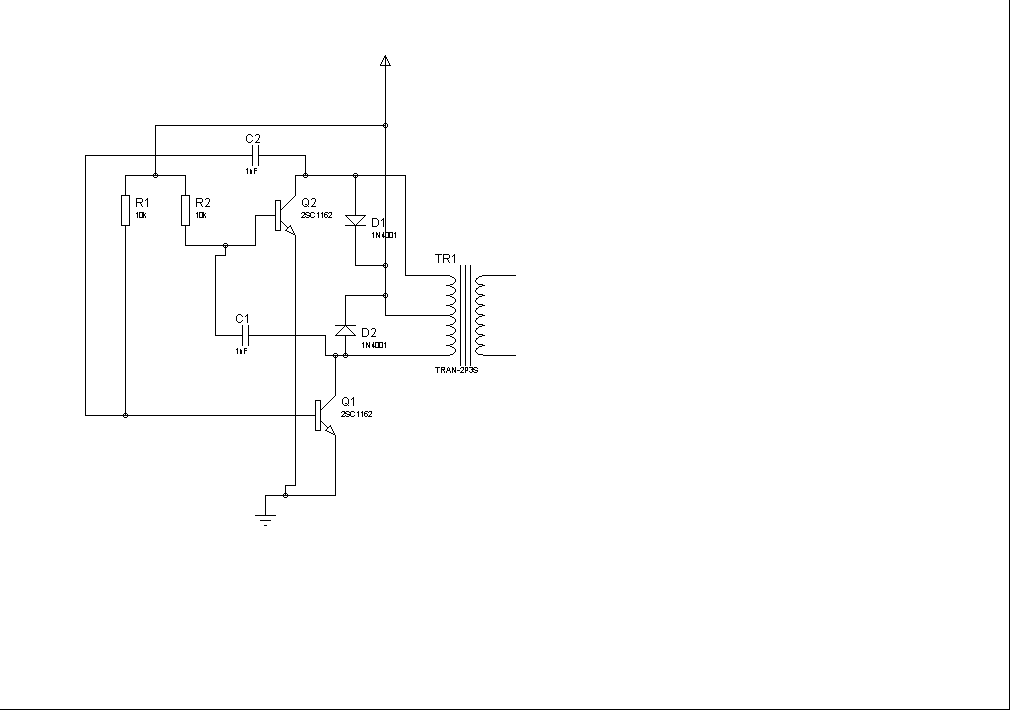

طريقة توصيل الديودات مع العلم استعمل ديود تردد عالي و الارقام الموجودة في الرسم لا تعتمدhttp://upload.qariya.info/images/qariya-fe80045a87.gif

[شمس العراق]

اخي مشعل جزاك الله الف خير فقط هذا الحل المناسب؟؟ام هل يوجد شي اخر يجب ان اضيفة؟

[ماجد عباس محمد]

إضافة الدايودات تكون على التوازى مع الترانزستور و الأفضل استخدام ترانزيستورات بها دايود داخلى فسرعتهما ستكون متناسبة

[شمس العراق]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

إضافة الدايودات تكون على التوازى مع الترانزستور و الأفضل استخدام ترانزيستورات بها دايود داخلى فسرعتهما ستكون متناسبة

استاذ ماجد كيف اربط الدايود على التوازي؟؟؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة شمس العراق

استاذ ماجد كيف اربط الدايود على التوازي؟؟؟

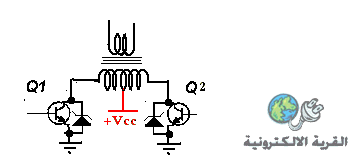

هكذا

باقى الدائرة كما هو
