دائرة بور يسطة مع ملف شوبر 150 w

[mshal]

http://upload.qariya.info/images/qariya-8454e5704a.gif

[mshal]

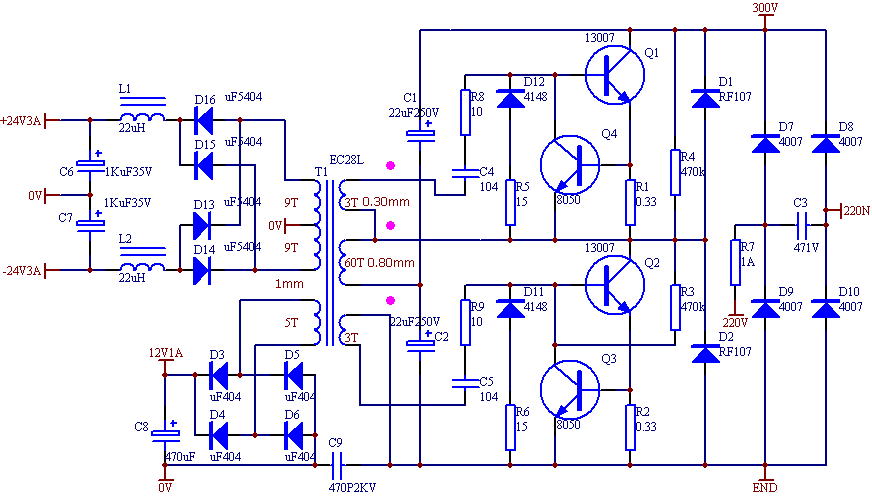

تعطي الدائرة استطاعة كلية بقدرة 150 واط الفريت المستعمل يحمل رقم ei33 موجود في البو سبلاي الكمبيوتر بكثرة اذا رغبت في خفض الجهد الي 12 لا تستعمل اسلاك سميكة انما اسنعمل سلك مجوز او3 او 4 اسلاك حتي لا تزيد التيارات الاعصارية في الملف تردد الدائرة حوالي 30 كيلو هيرتز

[عوني73]

يعطيك الف عافية يا استاذ لو ممكن شرح مبسط لأقسام الوحدة بداً من تقويم التيار ثم دخوله لدارة التقطع وهكذا بارك الله فيك ومهمة كل قسم

[mshal]

http://upload.qariya.info/images/qariya-44626b5ccf.gif

[mshal]

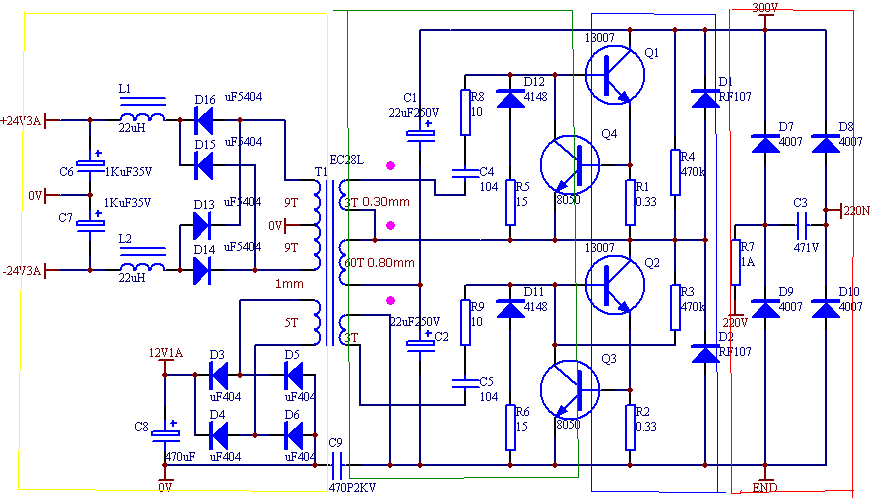

الجزء المعلم بالاحمر دخل و الجزء الاخضر الذبذب مع مكثفات التنعيم وهي تعمل مجزء جهد الجزء الازرق ترانسستورات القدرة و اخيرا الاصفر مرحلة الخرج

[سعيد قادر]

جزاك الله كل الخير

[عوني73]

المشاركة الأصلية كتبت بواسطة mshal

الجزء المعلم بالاحمر دخل و الجزء الاخضر الذبذب مع مكثفات التنعيم وهي تعمل مجزء جهد الجزء الازرق ترانسستورات القدرة و اخيرا الاصفر مرحلة الخرج

شكراً بس لو أمكن شرح يفصل وظيفة ودور وكيفية عمل كل قسم مع جزيل الامتنان والشكر
