ارجو المساعده بعمل الترنزستور كمفتاح

uosef_001 · 02-04-2012, 01:19 PM

اريد عمل دائرة باستخدم الترنزستور بحيث
عندما تاتي الكهرباء يعمل الريلاي وعند القطع يفصل الريلاي

.......

مصدق الموسوي · 02-04-2012, 01:31 PM

اخي العزيز ارجو التوضيح. واذا كنت تريد الريلاي يعمل عندما تاتي الكهرباء .ويخرج عندما تقطع فعليك استخدام ريلي(220)فولت او حسب وجود قيمة الجهد عندكم .افضل من استخدام ريلي وترانسستور وتعقيد الدائرة. مع تحياتي

uosef_001 · 02-04-2012, 02:02 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة مصدق الموسوي

اخي العزيز ارجو التوضيح. واذا كنت تريد الريلاي يعمل عندما تاتي الكهرباء .ويخرج عندما تقطع فعليك استخدام ريلي(220)فولت او حسب وجود قيمة الجهد عندكم .افضل من استخدام ريلي وترانسستور وتعقيد الدائرة. مع تحياتي

لالا اخي الكريم الدائرة تعمل على 12 فولت
انا بقصد الفكره نفسه هل ممكن الترنستور يعمل عمل الريلاي كمفتاح واحد وصل وقطع

حيدر علاج حسن · 02-04-2012, 03:58 PM

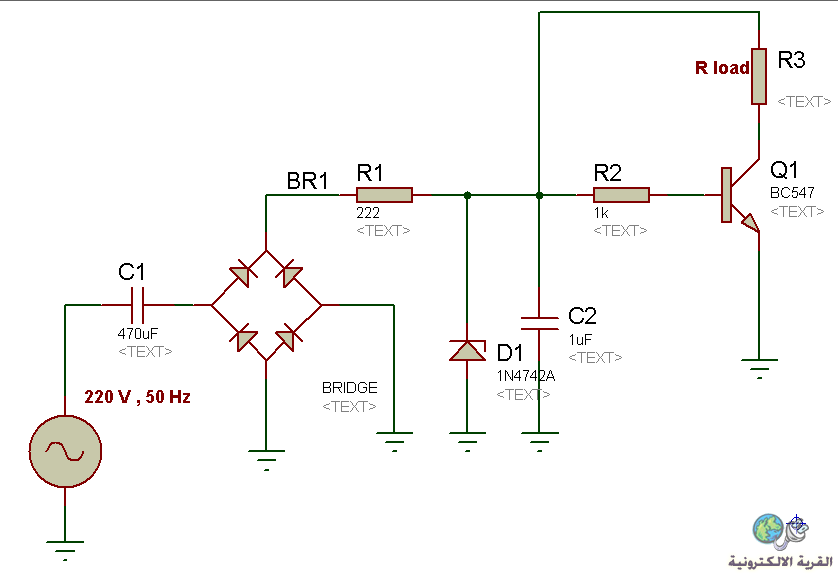

هذه باستخدام الترانزستور

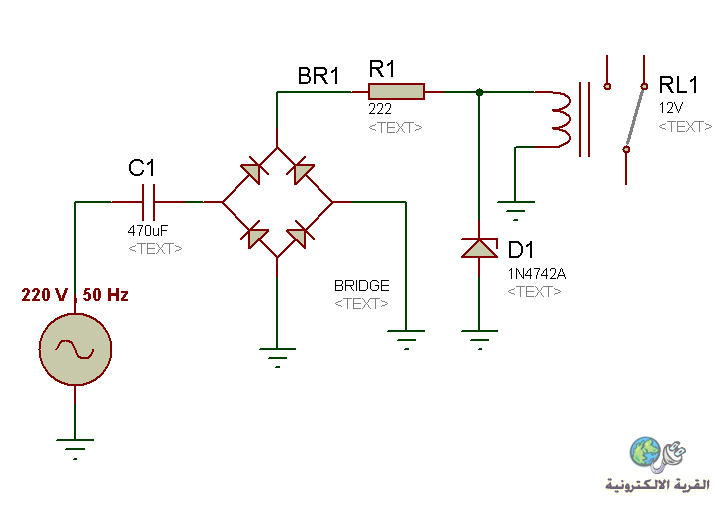

و هذه باستخدام الريلي

uosef_001 · 02-04-2012, 04:19 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

هذه باستخدام الترانزستور

و هذه باستخدام الريلي

مهندس حيدر
مشكوررررر
ومغلبك معي انا
ربنا يبارك فيك

Imozar · 02-04-2012, 05:06 PM

أظن ان الدائرتين المعروضتين أعلاه بحاجة الى مراجعة .

uosef_001 · 02-04-2012, 06:56 PM

مهندس حيدر الدوائر لم عملتها على البرنامج وعملت محاكاة ما اشتغلت

حيدر علاج حسن · 02-04-2012, 07:02 PM

قيمة المكثف C1 في الدائرتين خطأ .. اجعلها C1=0.47 uF
الدائرة الاولى فيها قيمة C2 صغيرة جدا ... المفروض تكون 1000 مايكرو او اكثر ...
ارفع الملفات لنبحث عن الخطأ ..
