تم بحمد الله الجزء الثاني من سلسله بطعم مختلف (المكثف )

[احمدعونى]

بسم الله الرحمن الرحيم
وبه نستعين
وصلي اللهم وسلم وبارك علي اشرف الخلق والمرسلين سيدنا محمد صلي الله عليه وسلم
اليوم بإذن الله ومشيئته
سوف نستكمل سلسله الالكترونيات بطعم مختلف واسلوب جديد
اليوم بإذن الله مع الحلقه الثانيه من السلسله مع عنصر الكتروني اخر الا وهو المكثف درس بسيط بس نركز مع بعض ماشي
نبدء قول بسم الله الرحمن الرحيم

المكثف

CAPASITOR

اخي الفاضل تخيل معي لو انت واقف امام حنفيه المياه وشويه تلاقي الميه شديده وشويه تلاقي الميه عباره عن نقط بس وانت واقف مستني ..... هه هتعمل ايه



طبعا علي طول هتفكر انك تركب خزان للمياه صح عشان تريح نفسك من التعب ده وكمان عشان تدفق المياه في الحنفيه يكون بمنسوب ثابت ومستمر


بلاش كده طب حاجه تانيه كلنا بنشوفها بنفسنا طوابير العيش ليه فيه طوابير مش لو الفرن انتج بكميه وتم تعبئتها كاملا وكل اللي يجي الفرن يلاقي العيش اللي هوه عايزه مش همشي علي طول احسن ما كل مره يلاقي طابور ومره ميلاقيش طابور مش لو تم تنظيم انتاج العيش في الفرن هيكون فيه نظام احسن في التوزيع


يعني برضه لجئنا الي ان نقوم بالتعبئه بكميه برضه زي نفس فكره خزان المياه .

المكثف

CAPASITOR

يرمز للمكثف علي اللوحه الالكترونيه بالحرف C
تقاس سعه المكثف بوحده الفراد

طب نيجي بقي للمكثف فائده انه يقوم بالتحكم في تدفق الشحنات الكهربائيه الي الدائره الالكترونيه زي ما الخزان قام بتزويدي بكميه مياه متدفقه بنسبه وسرعه ثابته مش مقطعه
برضه المكثف يقوم باخذ التيار الكهربائي الواصل اليه ثم يقوم بتخزينه بداخله ثم بعد ذلك يقوم بتزويد القطع الالكترونيه بهذا التيار

طب المكثف بيخزن الشحنه الكهربائيه بداخله ازاي :





المكثف يتكون من الجسم الخارجي ويحتوي علي لوحين معدنين بينهم عازل تمام لحد كده واللوحين دول موصلين بقطبين المكثف كل قطب يقوم بتوصيل الشحنات الي اللوح الخاص به هناك لوح للشحنات الموجبة ولوح للشحنات السالبه
ماشي لحد كده طب ازاي بيحتفظ بالتيار او بالشحنات الكهربائيه بداخله اقولك ياسيدي بص الشحنات لما بتكون مختلفه في القطبيه بتتجاذب نفس فكره المغناطيس مش الاقطاب المختله بتتجاذب برضه هنا في المكثف لما اللوح الاول بياخد شحنه موجبه والاخر سالبه بيتجاذبوا ويكونوا مجال كهربائي .
طب امتي بيقوم المكثف بتغريغ الشحنه :


اذا فيه اتوبيس مليان ركاب وبقالهم ساعه في الطريق اول ما الاوتوبيس يوصل الي المحطه الناس هتعمل ايه؟؟ ...... مش محتاجه تفكير كله هيجري وينزل من الاوتوبيس ..صح
برضه المكثف مجرد انه يتم ملئه يقوم بحفظ الشحنه واول ما الدائره تحتاج هذه الشحنه يقوم بتفريغ شحنته اليها حسب حاجه الدائره الالكترونيه الموصل اليها .

نيجي بقي لاسم العنصر بتاع انهارده هو اسمه مكثف عشان هوه بيقوم بتكثيف التيار بداخله طب ده الشق الاول من اسمه الشق الثاني احيانا نسمع كلمه مكثف هوائي او مكثف كميائي او مكثف متغير او مكثف سيراميك ......

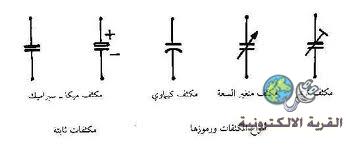

في الفقره السابقه قولنا ان المكثف يتكون من لوحين بينهم ماده عازله اهو بقي الماده العازله دي هي اللي بتحدد الشق الثاني من اسم المكثف فلو كانت الماده العازله المستخدمه ماده كميائيه يسمي مكثف كميائي واذا كانت السيراميك يسمي مكثف سيراميك وهكذا لباقي الانواع :
مكثف كميائي
مكثف سيراميك
مكثف متغير ( يمكن تغيير سعته وذلك بتقريب او ابعاد الواحه عن بعضها ويستخدم في الراديو واجهزه اخري...)
مكثف هواء
مكثف SMD (موجود بكثره علي اللوح الالكترونيه للكمبيوتر وبتلاقيه صغير ويركب بطريقه اللحام السطحيه )

طب ما هي العوامل التي تؤثر في سعه المكثف :
هناك ثلاث عوامل تؤثر في سعه المكثف هي
مساحه الاولواح : فكلما كبرت هذه الالواح زادت كميه الشحنات المكثفه بداخله زي بالظب ما انك تركب خزان كبير او خزان صغير اكيد الكبير هيحتوي علي كميه مياه اكثر

العامل الثاني هو الماده العازله : احنا قلنا ان الشحنات المختلفه في القطبيه بتتجاذب طيب مش انت لو جبت مغناطيسين وحطيت بينهم ورقه اكيد هينجذبوا لبعض بقوه طب لو حطيت قطعه خشب اكيد هينجذبوا بس لو حاولت انك تبعدهم عن بعض هتلاقيهم غير مترابطين قوه زي الورقه برضه هنا الماده العازله تؤثر في تجاذب الشحنات مما يؤثر علي كميه الشحنه التي يحتفظ بها المكثف

ثالث عامل الا وهو المسافه بين الالواح : كلما زادت المساحه قل تجاذب الشحنات مما يقلل من نسبه الشحنه واذا قربنا المسافه ذاد تجاذب الشحنات فيتم الاحتفاظ بكميه كبيره من الشحنه الكهربائيه

طب نيجي بقي لقرائه المكثف
اولا
قيمه المكثف تكتب عليه بالارقام وتكون بالنانو فراد او بيكوفرا او بالمايكرو فراد ويكتب عليه ايضا قيمه فرق الجهد بالفولت
ثانيا
نوع اخر يكون عليه بدل الارقام الوان ماشي عادي نقراءه برضه نفس فكره المقاومه لو اربع الوان بيكون كالاتي :


اللون الاول رقم
اللون الثاني رقم
اللون الثالث معامل الضرب (يعني بستبدل الرقم باصفار مثلا لو 3 يكون هناك ثلاث اصفار وهكذا )
طب اللون الرابع هو قيمه فرق الجهم بالفولت
ثالثا :
يمكن معرفه قيمه المكثف بواسطه جهاز مثل الملتي ميتر بالظبط مخصص للمكثف ويقرا قيمته عن طريق وضع المجسات علي طرفي المكثف
نيجي بقي للقطبيه :
يوجد مكثفات ليست لها قطبيه تركب في اي اتجاه ومكثفات لها قطبيه بتكون فيه شريط ابيض طولي علي المكثف ده اتجاه السالب وبرضه هتلاقي علامه بيضاء علي اللوحه الالكترونيه ده اتجاه السالب خلي بالك اثناء الفك والتركيب
نيجي بقي لاستبدال المكثف :
امتي استبدله
نقوم باستبداله اذا رايت انه منتفخ او يسرب ماده منه او لم يعطي قياس سليم عند قياسه بالمقياس الخاص به ويمكن قياسه بالافوميتر بوضع الافو علي وضع الاوم ثم وضع طرفي المجسات علي المكثف هلاقي ان القيمه بتزيد علي شاشه الافو اذ فالمكثف يقوم بالشحن ويعتبر سليم .
نيجي بقي لطرق توصل المكثف :
يوصل علي التوالي والتوازي

اولا التوالي :
اولا تخيل معي لو انت عندك ثلاث خزانات للمياه


وعشان تملا الخزان الثاني لازم تستني لما تقوم بملئ الاول ثم بعد ذلك تقوم بافراغ المياه من الاول الي الثاني وعشان تملي الثالث لازم تستني لما تملا الخزان الثاني ثم تقوم بافراغه في الثالث
اذا لما بوصل مكثفات علي التوالي بتكون السعه لمجموع المكثفات اقل من قيمه اصغر مكثف .

التوصيل علي التوازي :
عكس الطريقه الاولي فهنا بتكون السعه حاصل جمع سعه كل المكثفات مع بعض طب ازاي بقي ...انا عايز افهم?? اقولك يا سيدي المره اللي فاتت استناني لما نملا كل واحد ونفرغه في التاني هنا بقي انت حطيت الخزانات
علي بعض


وفتحتهم علي بعض مش هتكون سعتهم اكبر من سعه كل مكثف لوحده انتي هنا فتحتهم علي بعض زي ما انت بتفتح حجرتين علي بعض في منزلك مش بتزييد مساحه الغرفه صح .

سبحان الله وبحمده سبحان الله العظيم عدد خلقه ورضا نفسه وزنه عرشه ومداد كلماته كما ينبغي لجلال وجهه وعظيم سلطانه
اللهم لا حول ولا قوه الا بالله العلي العظيم
والسلام عليكم ورحمه الله وبركاته
ونلتقي ان شاء الله سبحانه وتعالي مع الحلقه الثالثه قريبا جدا بان الله ان شاء الله

للاطلاع علي الحلقه الاولي عن المقاومه

[سعيد فايد]

المشاركة الأصلية كتبت بواسطة احمدعونى

بسم الله الرحمن الرحيم
وبه نستعين
وصلي اللهم وسلم وبارك علي اشرف الخلق والمرسلين سيدنا محمد صلي الله عليه وسلم
اليوم بإذن الله ومشيئته
سوف نستكمل سلسله الالكترونيات بطعم مختلف واسلوب جديد
اليوم بإذن الله مع الحلقه الثانيه من السلسله مع عنصر الكتروني اخر الا وهو المكثف درس بسيط بس نركز مع بعض ماشي
نبدء قول بسم الله الرحمن الرحيم

المكثف

CAPASITOR

اخي الفاضل تخيل معي لو انت واقف امام حنفيه المياه وشويه تلاقي الميه شديده وشويه تلاقي الميه عباره عن نقط بس وانت واقف مستني ..... هه هتعمل ايه



طبعا علي طول هتفكر انك تركب خزان للمياه صح عشان تريح نفسك من التعب ده وكمان عشان تدفق المياه في الحنفيه يكون بمنسوب ثابت ومستمر


بلاش كده طب حاجه تانيه كلنا بنشوفها بنفسنا طوابير العيش ليه فيه طوابير مش لو الفرن انتج بكميه وتم تعبئتها كاملا وكل اللي يجي الفرن يلاقي العيش اللي هوه عايزه مش همشي علي طول احسن ما كل مره يلاقي طابور ومره ميلاقيش طابور مش لو تم تنظيم انتاج العيش في الفرن هيكون فيه نظام احسن في التوزيع


يعني برضه لجئنا الي ان نقوم بالتعبئه بكميه برضه زي نفس فكره خزان المياه .

المكثف

CAPASITOR

يرمز للمكثف علي اللوحه الالكترونيه بالحرف C
تقاس سعه المكثف بوحده الفراد

طب نيجي بقي للمكثف فائده انه يقوم بالتحكم في تدفق الشحنات الكهربائيه الي الدائره الالكترونيه زي ما الخزان قام بتزويدي بكميه مياه متدفقه بنسبه وسرعه ثابته مش مقطعه
برضه المكثف يقوم باخذ التيار الكهربائي الواصل اليه ثم يقوم بتخزينه بداخله ثم بعد ذلك يقوم بتزويد القطع الالكترونيه بهذا التيار

طب المكثف بيخزن الشحنه الكهربائيه بداخله ازاي :





المكثف يتكون من الجسم الخارجي ويحتوي علي لوحين معدنين بينهم عازل تمام لحد كده واللوحين دول موصلين بقطبين المكثف كل قطب يقوم بتوصيل الشحنات الي اللوح الخاص به هناك لوح للشحنات الموجبة ولوح للشحنات السالبه
ماشي لحد كده طب ازاي بيحتفظ بالتيار او بالشحنات الكهربائيه بداخله اقولك ياسيدي بص الشحنات لما بتكون مختلفه في القطبيه بتتجاذب نفس فكره المغناطيس مش الاقطاب المختله بتتجاذب برضه هنا في المكثف لما اللوح الاول بياخد شحنه موجبه والاخر سالبه بيتجاذبوا ويكونوا مجال كهربائي .
طب امتي بيقوم المكثف بتغريغ الشحنه :


اذا فيه اتوبيس مليان ركاب وبقالهم ساعه في الطريق اول ما الاوتوبيس يوصل الي المحطه الناس هتعمل ايه؟؟ ...... مش محتاجه تفكير كله هيجري وينزل من الاوتوبيس ..صح
برضه المكثف مجرد انه يتم ملئه يقوم بحفظ الشحنه واول ما الدائره تحتاج هذه الشحنه يقوم بتفريغ شحنته اليها حسب حاجه الدائره الالكترونيه الموصل اليها .

نيجي بقي لاسم العنصر بتاع انهارده هو اسمه مكثف عشان هوه بيقوم بتكثيف التيار بداخله طب ده الشق الاول من اسمه الشق الثاني احيانا نسمع كلمه مكثف هوائي او مكثف كميائي او مكثف متغير او مكثف سيراميك ......
في الفقره السابقه قولنا ان المكثف يتكون من لوحين بينهم ماده عازله اهو بقي الماده العازله دي هي اللي بتحدد الشق الثاني من اسم المكثف فلو كانت الماده العازله المستخدمه ماده كميائيه يسمي مكثف كميائي واذا كانت السيراميك يسمي مكثف سيراميك وهكذا لباقي الانواع :
مكثف كميائي
مكثف سيراميك
مكثف متغير ( يمكن تغيير سعته وذلك بتقريب او ابعاد الواحه عن بعضها ويستخدم في الراديو واجهزه اخري...)
مكثف هواء
مكثف SMD (موجود بكثره علي اللوح الالكترونيه للكمبيوتر وبتلاقيه صغير ويركب بطريقه اللحام السطحيه )

طب ما هي العوامل التي تؤثر في سعه المكثف :
هناك ثلاث عوامل تؤثر في سعه المكثف هي
مساحه الاولواح : فكلما كبرت هذه الالواح زادت كميه الشحنات المكثفه بداخله زي بالظب ما انك تركب خزان كبير او خزان صغير اكيد الكبير هيحتوي علي كميه مياه اكثر

العامل الثاني هو الماده العازله : احنا قلنا ان الشحنات المختلفه في القطبيه بتتجاذب طيب مش انت لو جبت مغناطيسين وحطيت بينهم ورقه اكيد هينجذبوا لبعض بقوه طب لو حطيت قطعه خشب اكيد هينجذبوا بس لو حاولت انك تبعدهم عن بعض هتلاقيهم غير مترابطين قوه زي الورقه برضه هنا الماده العازله تؤثر في تجاذب الشحنات مما يؤثر علي كميه الشحنه التي يحتفظ بها المكثف

ثالث عامل الا وهو المسافه بين الالواح : كلما زادت المساحه قل تجاذب الشحنات مما يقلل من نسبه الشحنه واذا قربنا المسافه ذاد تجاذب الشحنات فيتم الاحتفاظ بكميه كبيره من الشحنه الكهربائيه

طب نيجي بقي لقرائه المكثف
اولا
قيمه المكثف تكتب عليه بالارقام وتكون بالنانو فراد او بيكوفرا او بالمايكرو فراد ويكتب عليه ايضا قيمه فرق الجهد بالفولت
ثانيا
نوع اخر يكون عليه بدل الارقام الوان ماشي عادي نقراءه برضه نفس فكره المقاومه لو اربع الوان بيكون كالاتي :


اللون الاول رقم
اللون الثاني رقم
اللون الثالث معامل الضرب (يعني بستبدل الرقم باصفار مثلا لو 3 يكون هناك ثلاث اصفار وهكذا )
طب اللون الرابع هو قيمه فرق الجهم بالفولت
ثالثا :
يمكن معرفه قيمه المكثف بواسطه جهاز مثل الملتي ميتر بالظبط مخصص للمكثف ويقرا قيمته عن طريق وضع المجسات علي طرفي المكثف
نيجي بقي للقطبيه :
يوجد مكثفات ليست لها قطبيه تركب في اي اتجاه ومكثفات لها قطبيه بتكون فيه شريط ابيض طولي علي المكثف ده اتجاه السالب وبرضه هتلاقي علامه بيضاء علي اللوحه الالكترونيه ده اتجاه السالب خلي بالك اثناء الفك والتركيب
نيجي بقي لاستبدال المكثف :
امتي استبدله
نقوم باستبداله اذا رايت انه منتفخ او يسرب ماده منه او لم يعطي قياس سليم عند قياسه بالمقياس الخاص به ويمكن قياسه بالافوميتر بوضع الافو علي وضع الاوم ثم وضع طرفي المجسات علي المكثف هلاقي ان القيمه بتزيد علي شاشه الافو اذ فالمكثف يقوم بالشحن ويعتبر سليم .
نيجي بقي لطرق توصل المكثف :
يوصل علي التوالي والتوازي

اولا التوالي :
اولا تخيل معي لو انت عندك ثلاث خزانات للمياه


وعشان تملا الخزان الثاني لازم تستني لما تقوم بملئ الاول ثم بعد ذلك تقوم بافراغ المياه من الاول الي الثاني وعشان تملي الثالث لازم تستني لما تملا الخزان الثاني ثم تقوم بافراغه في الثالث
اذا لما بوصل مكثفات علي التوالي بتكون السعه لمجموع المكثفات اقل من قيمه اصغر مكثف .

التوصيل علي التوازي :
عكس الطريقه الاولي فهنا بتكون السعه حاصل جمع سعه كل المكثفات مع بعض طب ازاي بقي ...انا عايز افهم?? اقولك يا سيدي المره اللي فاتت استناني لما نملا كل واحد ونفرغه في التاني هنا بقي انت حطيت الخزانات
علي بعض


وفتحتهم علي بعض مش هتكون سعتهم اكبر من سعه كل مكثف لوحده انتي هنا فتحتهم علي بعض زي ما انت بتفتح حجرتين علي بعض في منزلك مش بتزييد مساحه الغرفه صح .

سبحان الله وبحمده سبحان الله العظيم عدد خلقه ورضا نفسه وزنه عرشه ومداد كلماته كما ينبغي لجلال وجهه وعظيم سلطانه
اللهم لا حول ولا قوه الا بالله العلي العظيم
والسلام عليكم ورحمه الله وبركاته
ونلتقي ان شاء الله سبحانه وتعالي مع الحلقه الثالثه قريبا جدا بان الله ان شاء الله

للاطلاع علي الحلقه الاولي عن المقاومه

والله فعلاً شكله طعمه مختلف خالص

بس كان نفس اتذوق هذا الطعم المختلف

خيفت ان يكون مشحون وافقد حاسة التذوق

فقمت بشمه وفعلاً ريحته مختلف وده يعنى

ان كمان طعمه مختلف

شكراً اخى على إبداعك

بس بعد اذنك لى تصحح بسيط

اسمه CAPACITOR وليس CAPASITOR

أو CONDENSER

فقط كأسم

ارجو ان تتقبلنى

شكراً

[احمدعونى]

ارجو من احد المشرفين الكرام تصحيح الخطا الكتابي معلش كتبت بسرعه مخدتش بالي من انه s والمفروض انه c

وشكرا لك اخي الكريم علي تعليقك وعلي ملاحظتك جعله الله في ميزان حسناتك

[dr13]

بارك الله فيك على الشرح السلس
بس هل هناك وضائف أخرى للمكثف في الدارة الالكترونية؟لأنه نجد هدا العنصر منتشر بكثرة.

[سعيد فايد]

المشاركة الأصلية كتبت بواسطة dr13

بارك الله فيك على الشرح السلس
بس هل هناك وضائف أخرى للمكثف في الدارة الالكترونية؟لأنه نجد هدا العنصر منتشر بكثرة.

بعد إذن أستاذنا المهندس / أحمد عونى

طبعاً استاذنا المكثف له استعمالات اخرى كثيره

كتطبيق على المحولات

مثل

1- تمرير الإشاره دون الفولت مثل ما يحدث عند توصيل دخل الأنتنا(الإريال)

على تيونر التلفزيون

2- استخدام المكثفات فى ازالة التعرجات أو التموجات( Ripples ) عند

تحويل التيار المتردد(المتناوب) إلى مستمر

3- استخدام المكثفات فى دوائر الرنين (Resonance circuits )

4- إستخدام المكثفات كمانع شراره مع المفاتيح والريلليهات (المرحلات)

5- استخدام المكثفات للترشيع للجهود

دى بعض ما يحضرنى من استخدامات المكثفات

شكراً

[احمدعونى]

الف مليون شكر ليك اخي المهندس / سعيد فايد علي ردك الشامل الجميل مكنتش هعرف ارد بكل هذه الامثله

بس لي اضافه احب اذكرها لاخي المهندس / Dr13
ان المكثف لا يعمل بمفرده في الدائره
بمعني انه يختلف استخدامات والفائده من استخدامه حسب القعطعه الالكترونيه الموصله قبله والقطعه الموصله بعده وطريقه توصيله توالي او توازي

سبحان الله وبحمده سبحان الله العظيم

[عماد رجب]

بارك الله فيك وزادك علما ومعرفة واتمنى شرح قطع اخرى بهذه البساطة

[adelmovis]

بارك الله فيك اخي ماشاء الله على هذا الاسلوب الرائع في الشرح
اتمى ان تواصل في هذا الاسلوب و تقدم شرح مبسط لمختلف القطع الالكترونية
