ارجو المساعدة فى هذة المسئلة الرياضية

[essamaldine]

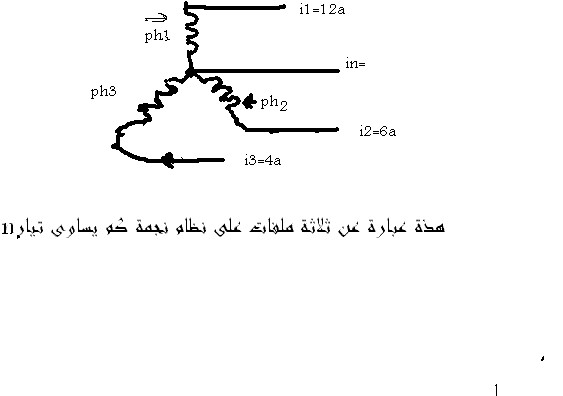

من فضلكم ماهى قيمة i n

اتمنى اجابتى باسرع وقت وجزاكم الله خيرا

[essamaldine]

اين الردود يا اساتذتى

[حيدر علاج حسن]

اذا كانت الاحمال متوازنة من حيث زاوية الطور فأن زاوية التيار الاول هي 0 درجة
و التيار الثاني 120 درجة
و التيار الثالث 240 درجة
فيكون تيار المحايد هو مجموع التيارات الثلاثة و قيمته تكون :

In=ِa√52 Ampare . θ=13.9 dgree

[م.وليد الفرا]

والله هالحكي زمان درستو وناسي اغلبو بس خليني احاول اتزكر


I n = I1+I2+I3

بدك تجمع التيارات التلات جمع فيزر
انو التيار الاول 12 زاويه صفر
التاني 6 زاويه سالب 120
الثالت 4 زاوية 120

بدك الان تحول التيارات من بولار الى ريكتانجيولار كما يلي

I1 = 12+j0
I2=6 cos -120+j 6sin -120
I3=4 cos 120+j 4sin 120

إجمع
ورجع حولو لبولار تاني
انا قاعد هون
متابع معك
سلام

[essamaldine]

السلام عليكم اساذتى الكرام انا فى الصف الثانى الثانى قسم الكترون ما اخذنا اى بولار او شىء ولكن هذة المسالة لدينا فى المنهج

و القوانين التى اخناها هى كالتالى

جهد الخط vl هو صل بين اى بدايتان = 380v

وجهد الوجه vph هو بوصل اى وجة مع n = 220

vl=جزر 3 فى vph

il=iph

وشاكر لمجهودكم

[essamaldine]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

والله هالحكي زمان درستو وناسي اغلبو بس خليني احاول اتزكر


I n = I1+I2+I3

بدك تجمع التيارات التلات جمع فيزر
انو التيار الاول 12 زاويه صفر
التاني 6 زاويه سالب 120
الثالت 4 زاوية 120

بدك الان تحول التيارات من بولار الى ريكتانجيولار كما يلي

I1 = 12+j0
I2=6 cos -120+j 6sin -120
I3=4 cos 120+j 4sin 120

إجمع
ورجع حولو لبولار تاني
انا قاعد هون
متابع معك
سلام

السلام عليكم اساذتى الكرام انا فى الصف الثانى الثانى قسم الكترون ما اخذنا اى بولار او شىء ولكن هذة المسالة لدينا فى المنهج

و القوانين التى اخناها هى كالتالى

جهد الخط vl هو صل بين اى بدايتان = 380v

وجهد الوجه vph هو بوصل اى وجة مع n = 220

vl=جزر 3 فى vph

il=iph

وشاكر لمجهودكم

[م.وليد الفرا]

اكمل الحسابات

I1 = 12+j0
I2=-3-j 5.2
I3=-2+j 3.5

In = 7-j1.7

التحويل الى بولار
المقدار = الجذر التربيعي لمربعات ال 7 و ال 1.7 = 7.2 امبير
الزاويه = ظا انفيرس لل 1.7- ÷ 7 ،، ظا انفيرس يعني shift + tan
الزاويه = -13.65 درجة اي 346.4 درجة


لاحظ الزاويه عندي قريبه جدا من حل استاذنا الفاضل الاخ حيدر
لكن الاخ حيد اعتبر ان التيارات الثلاثة متساوية وهي في الحقيقة غير متساوية

[essamaldine]

عندى اقتراح ممكن يكون سخيف شوية بس هو فى اصلا تيار بيمر فى n

ممكن يكون تيارها بصفر
