مطلوب دائرة تايمر باستخدام lm324

[yousef_5]

ارجو المساعدة فى دائرة تايمر 30 ثانية باستخدام اى سي 324

[حيدر علاج حسن]

حمل من هنا

[yousef_5]

الامشكور مهندس حيدر
لكن ما هية المقاومة لى ببتحكم فى زمن التاخير

يعنى لو بدى مثلا بعد 30 ثانية يشتغل الليد او الريلاي

وهل لازم اركب زينر ديود علشان الدائة حتشتغل على 12 فولت

[حيدر علاج حسن]

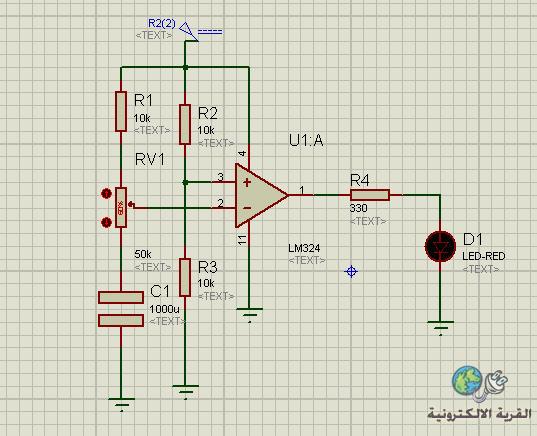

طبعا هذا التايمر يشغل الليد و بعد 30 ثانية يحصل الاطفاء ...
اذا كنت تريد العكس فقط بدل توصيل النقطتين 2 و 3 . اجعل كل واحدة مكان الاخرى ...
المقاومة المتغيرة هي التي تتحكم في زمن التشغيل ...

لماذا تركب زينر دايود اذا كانت 12 فولت متوفرة عندك ؟

[yousef_5]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

طبعا هذا التايمر يشغل الليد و بعد 30 ثانية يحصل الاطفاء ...
اذا كنت تريد العكس فقط بدل توصيل النقطتين 2 و 3 . اجعل كل واحدة مكان الاخرى ...
المقاومة المتغيرة هي التي تتحكم في زمن التشغيل ...

لماذا تركب زينر دايود اذا كانت 12 فولت متوفرة عندك ؟

يعني اي سي 324 بشتغل على 12 فولت ما فيها مشاكل

وبدي اشغل ريلاى 12 فولت عليها
اغير الليد واركب ريلاي بس ولا فى شي تانى

[حيدر علاج حسن]

نعم يعمل على 12 فولت مباشرة ..
ارفع الليد و المقاومة و اوصل الريلي مباشرة ..
لا تنسى ان توصل مع ملف الريلي دايود عكسي لحماية المتكاملة ..

[yousef_5]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

نعم يعمل على 12 فولت مباشرة ..
ارفع الليد و المقاومة و اوصل الريلي مباشرة ..
لا تنسى ان توصل مع ملف الريلي دايود عكسي لحماية المتكاملة ..

فعلت ذلك ولم تعمل الريلاى

[حيدر علاج حسن]

لانك استخدمت ريلي 5 فولت ...
المفروض ان تستخدم ريلي 12 فولت و مقاومة الملف لا تقل عن 400 اوم ..
و الا فيجب استخدام ترانزستور بينهما ..
http://www.4shared.com/file/psE65pEQ/lm324_timer2.html
