هل من مساعدة لو سمحتم بخصوص موتور دي سي

asg2005 · 08-04-2012, 11:19 AM

لدي موتور دي سي متكون من منفذين + و -

ترنسفو 24 فولت

2 مفاتيح لعكس دوران المحرك

السؤال المطروح

كيف يمكنني ربط الترنسفو بالمفاتيح حتى احصل على دوران الموتور يمن يسار بمجرد الضغط على اي زر سواء لليمن او اليسار مع جزيل الشكر في انتظار ردكم

حيدر علاج حسن · 08-04-2012, 12:10 PM

صورة المفاتيح من جهة نقاط التوصيل ...
و هل هذه المفاتيح تتوفر فيها الحماية بحيث لا يعملان بنفس الوقت ؟؟

asg2005 · 08-04-2012, 12:24 PM

mshal · 08-04-2012, 02:51 PM

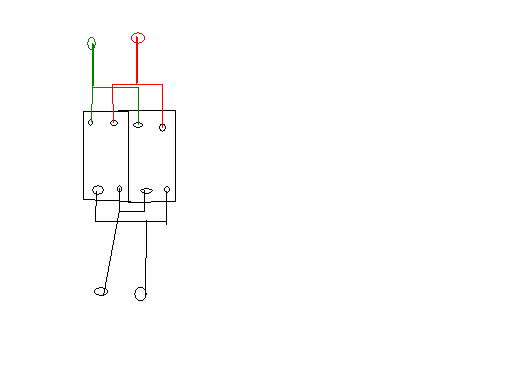

http://upload.qariya.info/images/qariya-95b5089843.gif
احمر +هخضر كهرباء اسود +اسود متور

mshal · 08-04-2012, 02:56 PM

عادة ما يستعمل مفتاح 3 اوضاع اعلي يرفع وسط محايد اسفل ينزل ويوصل بطريقة تعرف باسم صليب

حيدر علاج حسن · 08-04-2012, 05:14 PM

هذا المفتاح لا ينفع في عكس اتجاه الدوران ....

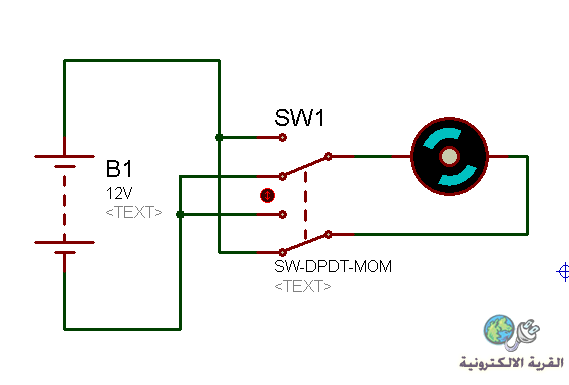

هذه دائرة لعكس الاتجاه باستخدام مفتاح يدوي ON_OFF_ON

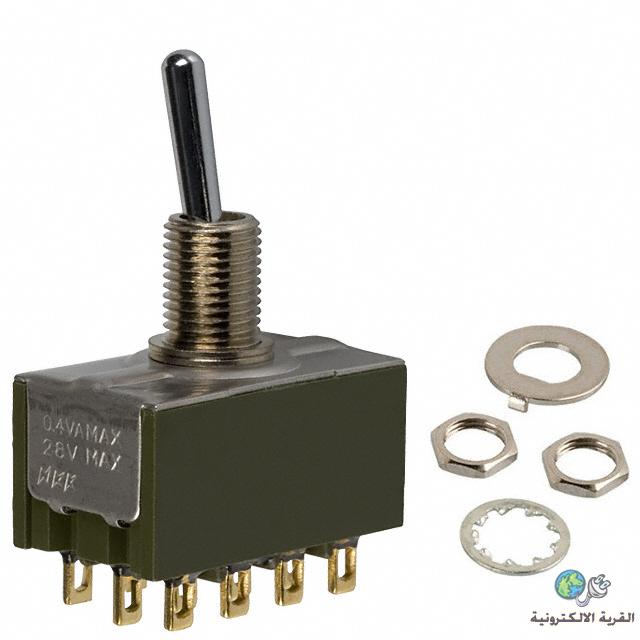

و هذا هو المفتاح المطلوب .. يمكنك اختيار تياره ليتلائم مع تيار المحرك ..
