اقتباس:
المشاركة الأصلية كتبت بواسطة booko78
السلام عليكم ورحمة الله وبركاته
ما شاء الله تبارك الله لا قوة الا بالله
اسال الله العظيم رب العرش الكريم ان يغفر لك ويرحمك اخي بسام
اسال الله ان يجزيك عني خير من جزي اخا عن اخيه
لقد وفرت على الكثير بعد بحث مضني اسال الله ان يبارك في عمرك وعملك
وممكن اخي ان اسال حضرتك بعض الاسئلة لزيادة فهمي ؟
1- بالنسبة للرابط الاول :
هل يمكنني ان استبدل في اخر دائرة تحت ال
jk flip flop chip 74ls107
بانفرتر من ترانزيستور من نوع pnp وبذلك اكون وفرت اي سي ثم اوصل خرج الترانزستور على الريلاي ؟
2- بالنسبة للرابط الثاني :
هل يمكنني ان استبدل جزء الارسال في الدائرة الاعلى بدائرة مرسل اف ام من صنعي وان استبدل جزء المستقبل في الدائرة السفلى براديو الاف ام
فاذا كان ممكن فاين اخي يتم القطع ووصل الميك في المرسل في الدائرة الاعلى واين القطع والوصل السماعة في المستقبل في الدائرة السفلى
3 -سؤال متعلق بالرابط الثالث ولكن بعد ان انتهي من مذاكرته ان شاء الله
|
وأنا أشكرك على كلامك الطيب ودعائك لي وأسأل الله أن يوفقك لما فيه خير لك ولأمة التوحيد الخالص لله عزوجل ويبارك فيك ولك وعليك ويجعل كل كلمة في ميزان حسناتك آمين.
أما الإجابة عن أسئلتك فجواب السؤال الأول نعم تستطيع اختصار الدائرة ولكن الأي سي هي التي تقوم بالتعرف على الإشارة المرسلة والعمل بناءا عليها وبدونها تعمل الدائرة على أي إشارة!!!
جواب السؤال الثاني: نعم, ولكن إذا كانت معلوماتك في ربط الدوائر بعضها ببعض بحاجة للمزيد من الخبرة فيجب أن تنتبه لتغذية الدوائر المختلفة وأن تعلم أن الدوائر تتوحد في وصلة القطب السالب للبطارية.
أما تغذية البطارية الموجبة لكل منها فحسب الجهد الخاص لكل دائرة فإما تصل كل دائرة ببطارية خاصة بها مع وصل الطرف السالب لكل الدوائر معا "مشترك أو عام أو أرضي"
أو عمل جهد تغذية واحد واستخلاص جهود مختلفة لكل دائرة.
وبالنسبة للمرسل إذا كان إف إم فيجب حقن الأشارة عند قاعدة الترانزستور المذبذب أو عند الثنائي السعوي المتحكم بالتذبذب. وهنا يجب أن تتصفح مواضيعي الخاصة بدوائر الإرسال وتأمل بعضها لترى بنفسك أين تحقن الإشارة المراد إرسالها ليسهل عليك الأمر.
وأعلم أن دائرة الرمز تحتوي على طرفي تغذية موجب سالب وطرف خروج الإشارة
الطرف السالب لكل دائرة يتصل معا أم خروج الإشارة فيذهب إلى مدخل المرسل.
وأما بالنسبة للمستقبل فالإشارة القادمة منه أو الرمز بعد أستخلاصه يؤخذ من الطرف الآخر للسماعة وعادة تتصل السماعة بمخرج مكبر الصوت بالطرف السالب لمكثف وطرف السماعة الآخر بالقطب السالب للبطارية أو لدائرة المستقبل.
يتم فصل طرف السماعة المتصل مع المكثف الالكتروليتي وأخذ الأشارة من المكثف الألكتروليتي.
الدائرة المطروحة ب12 قناة تعمل على تعديل سعة الموجة ولكي تعمل على تعديل التذبذب يجب حقن إشارة المايكرو المرسل من الطرف رقم 17 إلى المرسل إف إم
أما الإشارة التي تأتي من المستقبل الإف إم فتصلها إلى الطرف 1 والطرف 18 عن طريق مقاومات من 22 إلى 100 كيلو أوم كما ترى في المخطط وحسب قوة الإشارة وهنا يجب أن تقوم بالتجربة والاختبار بنفسك لترى حساسية واستجابة الدوائر لأن الأمر في الإرسال اللاسلكي الكهرومغناطيسي يشوبه شوشرة وتشويش وقد يعمل المايكرو ويتخبط إذا لم تصله إشارة سلمية قوية ونظيفة.

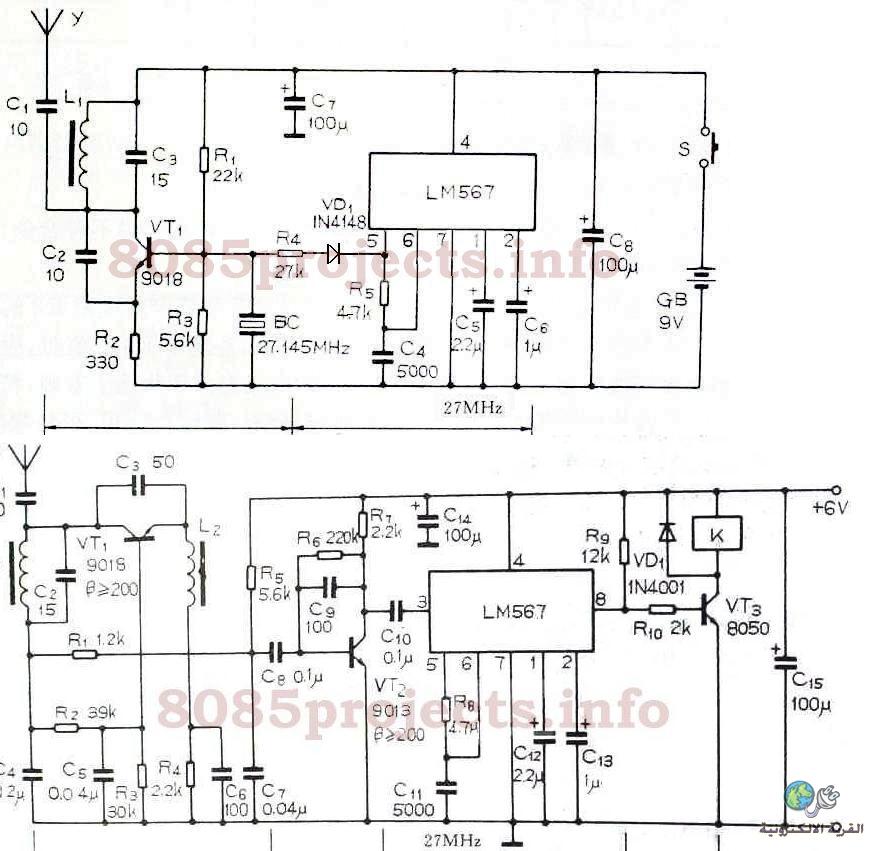

هل يمكن لهذه الدائرة البسيطة ان نتحكم بها لاسلكيا
