سؤال بسيط عن دائرة LDR لو تكرمتوا

[عتولا]

السلام عليكم ورحمة الله وبركاته

انا جديد على عالم الإلكترونيات وأوقفتني مشكله في مشروعي البسيط
وهي كالتالي :

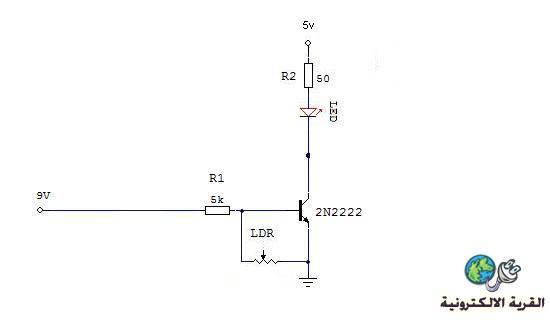

صممت دائرة مثل الموضحه في الصورة أدناه

[IMG][/IMG]

طريقة LDR انه تقل مقاومته عند الإضائة ثم يضيئ الليد وفي الظلام ينطفئ الليد

لكن انا أريد أن أعكس الطريقة وجعلها تضيئ في الظلام

أفيدوني لو تكرمتوا

[Imozar]

المشاركة الأصلية كتبت بواسطة عتولا

السلام عليكم ورحمة الله وبركاته

انا جديد على عالم الإلكترونيات وأوقفتني مشكله في مشروعي البسيط
وهي كالتالي :

صممت دائرة مثل الموضحه في الصورة أدناه

[IMG][/IMG]

طريقة LDR انه تقل مقاومته عند الإضائة ثم يضيئ الليد وفي الظلام ينطفئ الليد

لكن انا أريد أن أعكس الطريقة وجعلها تضيئ في الظلام

أفيدوني لو تكرمتوا

أخي الدائرة المرفقة مناسبة لما تطلب لان الترانزيستور يعمل هنا كعاكس

[عتولا]

صحيح أخوي كنت مخطئ بالتركيب لأني أعدت التركيب وأصبحت كما أريد جزاك الله الف خير

[Imozar]

أهلا وسهلا بك أخي .

[khamed tabet]

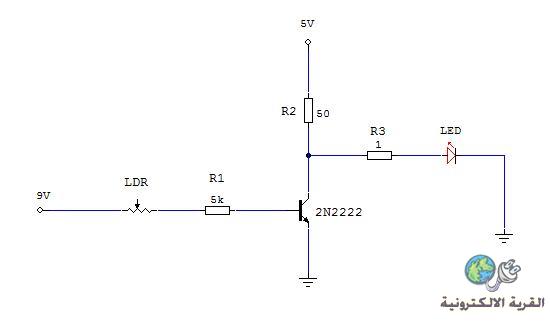

تفضل


وللتأكد ارسمها على البروتوس

[asto]

ممكن تعمل نفس دارة الاضاءة و تستعمل ريلاي بدل الليد لعكس هذه العملية

[عتولا]

جزاك الله خير أخوي khamed tabet بس ممكن رابط لبرنامج البروتوس لو تكرمت

جزاك الله خير أخوي asto الدارة اشتغلت تمام بدون الريلاي ^^"

[khamed tabet]

المشاركة الأصلية كتبت بواسطة asto

ممكن تعمل نفس دارة الاضاءة و تستعمل ريلاي بدل الليد لعكس هذه العملية

نعم يا أخي فهاذا شيء بدهي
الريله=الليد

لكن حسب قيمة وشيعة الريلي
مثلا هاذا مكتوب عليه 5V و يوجد 12Vمثل الذي في الدائرة

المشاركة الأصلية كتبت بواسطة عتولا

جزاك الله خير أخوي khamed tabet بس ممكن رابط لبرنامج البروتوس لو تكرمت

جزاك الله خير أخوي asto الدارة اشتغلت تمام بدون الريلاي ^^"

تفضل اخي
http://www.qariya.com/vb/showthread.php?t=106522

لو كتبت في جوجل برنامج البروتوس فهو متوفر
وشكرا
