[emad shaaban]

السلام عليكم
اخوتي انا بحاجه ماسه لتشغيل الدئره ولم استطع
الدائره عباره عن electroinc lock system لتحكم ف تلات ريلايات ب كود
الدائره المرفقه هي دائره المشروع
طبعا صممت الدائره علي flowcode واشتغلت تمام
كذلك نفدتها علي proteus v7 وا شتغلت كما ف الصوره لكن المشكله الكبري انا لا تريد العمل ف الواقع
فقط تضهر علي شاشه lcd مربعات فقط
لا ادري ماهي المشكله الصوره التانيه توضحح الفيوز المستخدمه
ملاحضه حاولت تصميم برنامج بسيط فقط لتجربه البك عباره عن تشغيل led بflowcode نفس الشي اشتغل ع proteus v7 ول يعمل
الرجاء المساعده العاجله منكم

http://www.electvillage.com/upload//...ile=d810865322
http://www.electvillage.com/upload//...ile=de12f230c9

[Imozar]

قد يكون السبب في إعدادات configure او الفيوز كما تسميها. وقد يكون غير ذلك ، لكن جرب الاعدادات التالية :
إذا كان المتحكم هو PIC16F877A كما يبدو من صورة دائرة بروتس التي أرفقتها :
1- في الكومبيلر :

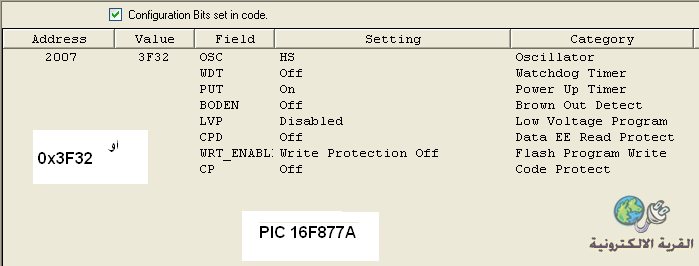

هنا مثال عن طريقة الاعدادات في برنامج MPLAB حاول ان تعمل مثلها في برنامج فلوكود :
http://upload.qariya.info/images/qariya-dd36a1cfdc.png

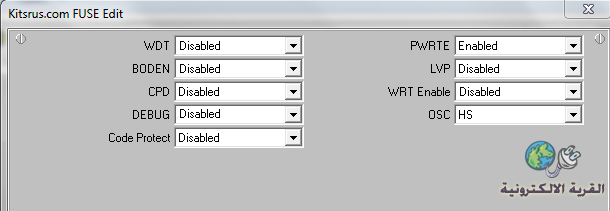

2- في برنامج الحرق:
http://upload.qariya.info/images/qariya-016792cdd6.png]

[emad shaaban]

السلام عليكم ورحمه الله
اشكرك اخي وجزاك الله كل الخير
لكن المشكله لا تزال قائمه
ملاحضه استطعن تنزيل ملف جاهز hex من الشبكه واشتغل

[Imozar]

اخي إذا ممكن ترفع ملف مشروعك الكامل .

[emad shaaban]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar اخي إذا ممكن ترفع ملف مشروعك الكامل .

السلام عليكم اخي
حاولت تحميل الملف لكن لم استطع.
رجاء اعطاي بريدك الالكتروني لرسال الملفات لك
بريدي emad_alssadk*yahoo.com
