[m_adra89]

كيف يمكنني وصل زر عند الضغط عليه يقوم يتشغيل ليد لمدة دقيقة مثلا باستخدام ال555

[olmacall]

اقتباس المشاركة الأصلية كتبت بواسطة m_adra89 كيف يمكنني وصل زر عند الضغط عليه يقوم يتشغيل ليد لمدة دقيقة مثلا باستخدام ال555

=========================

بهذا الرابط أخي تجد كل ما تحتاج بإذن الله

http://www.qariya.com/vb/showthread.php?t=88283

[m_adra89]

شكرا لك اخي الكريم ولكن انا اريد عند الضغط مرة واحدة ان يضوي الليلد لمدة دقيقة

[Imozar]

http://www.softwareforeducation.com/...ble.1.1Sec.gif

[Imozar]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar http://www.softwareforeducation.com/...ble.1.1Sec.gif

الدائرة اسمها : Monostable
والعناصر المتحكمة في توقيت النبضة الوحيدة في الدائرة المشابهة التالية هي :
R1 & C1
معادلة الزمن هي :
T =1.1R1C1
مثال ل 60 تانية تقريبا:
المقاومة 560 كيلو والمكثف 100 ميكرو فراد
وهذا موقع لحساب الزمن بسهولة:
http://freespace.virgin.net/matt.wai...y/pinouts/555/

[olmacall]

اقتباس المشاركة الأصلية كتبت بواسطة m_adra89 شكرا لك اخي الكريم ولكن انا اريد عند الضغط مرة واحدة ان يضوي الليلد لمدة دقيقة

-----------------------------

لقد أرسلت لك الدارة التي طلبتها إلى بريدك الإلكتروني برسالة خاصة

[m_adra89]

اقتباس المشاركة الأصلية كتبت بواسطة Imozar http://www.softwareforeducation.com/...ble.1.1Sec.gif

شكرا لك اخي لكني عندما نفذت الدائرة فان الليد يضيء فقط عند الضغط وعند رفع يدي عن الزر يطفئ

[Imozar]

اقتباس المشاركة الأصلية كتبت بواسطة m_adra89 شكرا لك اخي لكني عندما نفذت الدائرة فان الليد يضيء فقط عند الضغط وعند رفع يدي عن الزر يطفئ

صحيح لان الزمن هو فقط 1 تانية تقريبا لذلك فقد وضعت لك مشاركة ثانية لجعل الزمن 60 تانية تقريبا .. هذه:

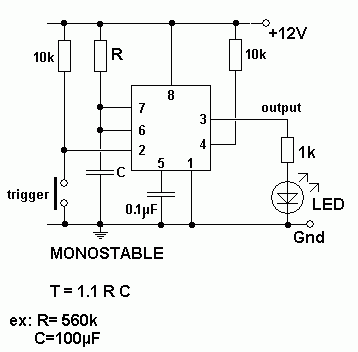

اقتباس المشاركة الأصلية كتبت بواسطة Imozar الدائرة اسمها : Monostable والعناصر المتحكمة في توقيت النبضة الوحيدة في الدائرة هي : Rو C معادلة الزمن هي : T =1.1RC مثال ل 60 تانية تقريبا: المقاومة 560 كيلو والمكثف 100 ميكرو فراد وهذا موقع لحساب الزمن بسهولة: http://freespace.virgin.net/matt.wai...y/pinouts/555/

http://upload.qariya.info/images/qariya-1d494478f5.gif
