مساعده فى ستار تراك750

[ايمن ماجد]

الريسيفر يضئ اربع شرطات باستمرار وصوت مثل تك تك عقرب الساعه فى لوحة
البور المكثفات سليمه

[ايمن ماجد]

انا اقبس باستخدام افوميتر ذو الفكين واضع المؤشر على القيمه dc1000
هل الطريقه صحيحه

[عبدالله حجازى]

اخي الفاضل عليك بفحص الباور جيداا وخطوه خطوه

اول خطوه هتعملها هى قياس جميع الموحداد الموجوده فى الباور ودي بعض صور الموحداد




وديى صور الزنر من عائله الموحدات ويقاس بنفس طريقه الموحد المزكور فى الصوره اعلى وديى صوره الزنر الموحد




طريقه قياس الموحد انظر الصوره اسفل





اخى الفاضل عليك بتثبيت اطراف الأفو ميتر على الموحد كما موضح فى الصوره اعلاه هذه الطريه الصحيحه لقياس الموحد فى حالة قرائة الأفو ميتر مقاومه خفيفه ا ذى الموضح فى الصوره اعلاه عليك بعكس عمليه القياس يعنى تعكس السلك الأحمر مكان الأسود وتشوف القرائه على الأفو لو اعطاك ايى قرائه فعلم ان هذا الموحد تالف وعليك بستبداله وأيضا لو الأفو ميتر أداك قرائه صفر اوم من الأتجاهين للموحد فا أيضا الموحد تالف يعنى لازم الموحد يعطى مقاومه خفيفه عند قياسه من اتجاه واحد ولو عكست طريقه القياس واعطاك نفس القرائه او اعطاك صفره من الأفو ميتر يبقى هذا الموحد عامل شرت يبقى كده تالف

وهناك طريقه سهله جداا لقياس الموحد هيى

عليك بتحديد الأفو ميتر من النوع ديجيتال على وضع البازر يعنى الصوت وقم بقياس الموحد وهوى مثبت فى البورده بطريه عشوائيه لو اعطاك الأفو صوت يعنى يوجد شرت عليك بعكس طريقه القياس لو اعطاك صوت انتظر قليلا ممكن يكون الموحد موصل على التوازى مع مكثف وفهذه الحاله بيكون المكثف بيفرغ الشحنا اللتى بداخله فعليك الأنتظار قليلا لو استمر صوت الأفو بوجود شرت يبقى الموحد تالف وعامل شرت فى الباور وكرر نفس الطريقه فى باقى الموحداد الموجوده فى الباور حتى تصل العطل ملحوظه لو شاكك فى اى موحد ومش عارف تقيسو ارفعه من على البورد وقوم بقياسه لو فى شرت الأفو هيقرأ صفر اوم او هيعمل صوت ده لو ضابط الأفو على وضع الصوت

ثانى خطوه هى طريقه قياس الكثف

صور الكثف





صورة المكثف السليم لا يوجد فيه اى انتفاخ لا من اعلى ولامن اسفل يبقى كده المكثف سليم 100/100






صورالمكثف التالف يكون المكثف فيه انتفاخ من اعلى او من اسفل لو اكتشفت اى مكثف منتفخ عليك بتغيره فوراا لأن معظم اعطال الباور بتكن من المكثفات ودى صور المكثف التالف






طريقة قياس المكثف هى

قم بوضع الأفو ميتر على وضع الصوت وقم بقياس المكثف بطرية عشوائيه لو اعطاك الأفو ميتر صوط لثوانى و انقطع الصوت يبقى المكثف سليم ويتراوح مده الصوت الخارج من الأفو ميتر عند قياسك للمكثف حسب سعة المكثف فأن كانت سعة المكثف كبيره كانت مده الصوت الخارج من الأفو ميتر اكثر والعكس صحيح لو كانت سعه المكثف اصغر كان الصوت الخارج من الأفو ميتر أقل حتى فى اصغر المكثفات سعه تعطي صوت لا يتجاوز اللحظه لأن فكره عمل المكثف هيى تخزين شحنه كهربائيه وتفريغها وتتراوح هذه العمليه حسب سعه المكثف
ميثال . لو عندنا مكثف سعه الميكرو فراد 10 و الفولت 50 عند قياسه على الأفو ميتر على نظام الصوت يعطى صوت لمدة ثانيه من الأفو ميتر وينقتع الصوت استنتاج هذا لأن المكثف سعته صغيره حيث عندما يشحن فهوى يشحن ويفرغ هذه الشحنه فى اقل من ثانيه .
على العكس لو قمنا بتجربة مكثف اكثر سعه فتكون النتيجه مختلفه

مثال . مكثف 2200 ميكرو فراد 50 فوات عند قياسه بالأفو ميتر يعطى الأفو ميتر صوت لمد 3 ثوانى لأن سعه الكثف كبيره نوعا ما عن المكثف السابق

الخطوه الثا لثه عليك بقياس البفات الموجوده فى الباور


صور البف





طريقة قياس البفات هى سهله جد ااا البفات هى من عائلة المكثفات ولاكن تختلف عن المكثفات العاديه فهى ليس لها قتبيه وقليله الحجم والسه فهيا تقاس بالبيكو فراد وخصائسها تنعيم التيار وتنقيته من التيارات الدخيله وتمنع دخو التيارات الدخيله .
طريقه قياسه هى قم بوضع الأفو ميتر على نظام الصوت وقم بقياس البفات الموجوده فى الباور لو اعطاك صوت مستمر فهاذا البف عامل شرت فى الدائره


الخطوه الرابعه هى قياس الباو ر الرأيسى للبورد وهوى من نعين نوع اى سى والثانى ترانزيستور
صورباور الأى سى





صور باور الترانزيستور





طريقه قياس باور التيرانزيستو هى

اولا عليك بالتأكد ان لا يوجد شورت بين أى من ارجل الترانزيستو أن وجد شرت يعنى انه تالف عليك بتغيره .

والطريه الثانيه عليك برفعه من البورده وقياسه بأفو ميتر انلوج يعنى افو من العادى المأشر وقم بتثبيت احد اطراف الأفو على رجل قاعدة الترانزيستور والطرف الثانى للأفو قم بتوصيل بطريه عشوائه لو اعطاك نف القرائه يدل على سلامه الباور اما لو اختلفت القرأة يدل على ان الباور تالف عليك بتبديله .

اما بالنسبه للباو ر الأى سى لوبيسخن جامد جداا أو أنت شاكك فيه عليك بستبداله .



الخطوه الخامسه هى

افحص مخارج الفولتيات كلها وتأكد انها تقرأ قراه سليمه لو استمر العيب عليك بفص الباور من اللوحه الأم للريسفر وشوف النتيجه هتكون ايه هل مذال الصوت الطقطقه موجود فى الباو رولا راح لو راح يبقى العيب فى اللوحه الأم للريسفر وعلي بفحصها


ارجو أن اكون قد وفقت فى الشرح وبارك الله فى امه محمد عليه الصلاة والسلام

اشراف عبدالله حجازى

.

[ايمن ماجد]

اولاً اشكرك عزيزي على الشرح الجميل
ثانياً بالنسبه لقياس الموحدات كلها تعطى قراءه من طرف وعند عكس القياس
تبقى القيمه ثابته ولا يعطى قراءه(تبقى القيمه ثابته على 1) الا ثلاث موحدات فأنها تعطى قراءه من الجانبين
وطبعا وهى مثبته على البورده ومفصوله من الكهرباء
اعذرنى فأنا مبتدئ وسعيد جداً بمتابعتك لى

[عبدالله حجازى]

السلام عليكم ورحمه الله

اخى الكريم انا متابع معاك لوصولك للأحتراف أن شاء الله .

الموضوع سهل جداا بس محتاج مذيد من التركيز والصبر .

أبدأ بشرح قياس الموحد .

بعد الصور دي نحب ان نعرف مذيد عن قياس الموحد فا هوى اسمه يطابق عمله

بمعنى ان الموحد وظيفته هوى توحيد التيار الكهربائى من تيار متغير الى تيار سابت كيف يحدث هذا نتعرف على اللغز .

1_ التيار الكهربائى هوى عبااره عن تيار متغير فى الموجه بحيث يتغير التيار من موجه سالبه الى موجه موجبه من 50 الى 60 مره فى الثانيه الواحده وهذة الصوره توضح ذالك تابع الصوره

تعريف الموحد الكهربائى هوى عباره عن صمام يسمح بمرور اتيار من خلاله فى اتجاه واحد ولايسمح برجوع هذا التيا مرى اخرى .

بمعنى نشبه الموحد بالسكس بالف الموجود فى السخان الكهربائى فا وظيفة السكس بالف هى السماح بمرور الماء البارد منه الى حوض السخان ولا يسمح بعودة الماء مرة ثانيه من خلاله .هى نفس فكره الموحد الكهربائى .

والموحد لهو خصائص ثانيه . وهى توحيد التيار المتغير وتحويله الى تيار مستمر بمعنى لو تم تركيب موحد على أطراف محول كهربائى حسب اتجاة العلامه الفضى الموضوعه على الموحد فا هذه الشاره تدل على اتجاه خروج التيار الموجب .

بمعنى لو ركبنا موحد على طرف من اطراف محول كهربائى من الناحيه الموحد اللتى لا يوجد عليها علامه فضى فعلم ان خروج التيار من الموحد من ناحيه العلامه الفضى هوى تيار موجب + . او عكست التجربه ووصلط الموحد فى طرف المحول من ناحيه العلامه الفضى الموجوده على جسم الموحد فعلم ان خروج التيار الكهربائى من الموحد هوى سالب _ . نفسر ذالك بأنه اتجاه خروج الموجات الموجبه من الموحد هى من تجاه العلامه الفضى الموضوعه على جسم الموحد . واتجاه خروج الموجات السالبه من الموحد هى عكس اتجاه العلامه فى الموحد .

الصمام الثنائى Diode
الصمام الثنائى أو ما يُعرف بأسم الدايود Diode هو عنصر من عناصر الدائرة الكهربية يستخدم بشكل أساسى وفعال بمجال الألكترونيات، ويتم صنعه من أشباه الموصلات كالسيلكون لما فى ذلك من خصائص سيوفرها للدائرة التى يساهم فيها. والـ Diode هو عبارة عن شبهى موصلين ببعضهما البعض بتوصيلة تدُعى PN فى شكلها العادى تمثل الصمام الثنائى، أحدهما N-type ((شبه موصل مطُعم بعنصر يعطيه إلكترونات)) أما الآخر فيتم دمجه مع P-Type ((شبه موصل مطُعم بعنصر يأخذ منه إلكترونات)). من المعروف أن الـ Diode لا يمكن أعتباره عنصر غير فعال كالمقاومات والملفات فقط، فوجه الأختلاف يكمن فى كونه عنصر غير خطى داخل الدائرة بمعنى أن قيمة التيار التى يقوم بتمريرها داخل الأسلاك تختلف تبعاً لقيمة وإشارة فرق الجهد بين طرفيه، لذلك أحد أهم تطبيقاته هى تمرير التيار فى إتجاه واحد وهو ما سننقاشه الآن بالأضافة لتطبيق آخر ،،
التطبيق الأول - تمرير التيار فى إتجاه واحد فقط :
تطبيق أساسى ويعتمد على فيزياء الـ Diode بالدرجة الأولى، حيث يوضح الشكل التالى معنى هذا الكلام ..


- رمز الـ Diode داخل الدائرة ، مع التوضيح أن الجانب الأيسر ليمرر التيار يجب توصيله بالطرف الموجب للمصدر الكهربى -






- رسم بيانى يوضح العلاقة بين قيمة التيار الذى يمر مع تغير فرق الجهد على طرفى الـ Diode، ويبدو واضحاً أنه مع عكس إتجاه المصدر قيمة التيار ستساوى صفراً أى أنها لا تمر -

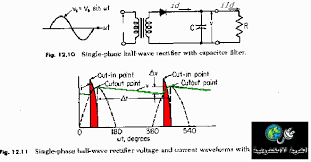

إذاً لو أفترضنا أنه لدينا حالياً مصدر فرق جهد AC يتغير طرفيه مع كل نصف دورة، فإن التيار المار لن يكون سوى فى إتجاه واحد فقط وهو الموجب، وهذا التطبيق يعرف بأسم Half Wave Rectifier ..


- العلاقة اليسرى توضح شكل الموجة الـ AC الأصلية، فى توضح اليمنى التغير الذى يطرأ مع وضع الـ Diode فى الدائرة -
لكن ماذا لو أردنا الحصول على الموجة بشكل كامل بدون إنقطاع وفى إتجاه واحد فقط ؟؟ يتم فى هذه الحالة اللجوء إلى قنطرة الصمام الثنائى وهى تكافىء فى الحالات الكهربية العادية قنطرة واطسن

-

Full Wave Rectifier مع أستخدام القنطرة Diode Bridge -
التطبيق الثانى - تصنيع البوابات المنطقية Logic Gates :
تطبيق رئيسى وأساسى لصنع المعالجات، فالبوابات المنطقية هى عناصر داخل الدائرة الألكترونية تقوم بقراءة قيم التيار الداخل إليها، وتطبق عمليات منطقية بحيث تختلف قيمة التيار الخارج تبعاً لترتيب الـ Diodes المستخدمة لصنع البوابة المنطقية. والبوابات المشهورة والأكثر أستخداماً فى الحياة العملية هى بوابات أساسية (( AND,OR,NOT )) وتركيبات منها (( NAND,NOR )).

-

الشكل الأيمن يوضح تركيب البوابة AND من الـ Diodes حيث تمثل النقاط 4,5 فرق جهد المصدر الذى تطُبق عليه العمليات المنطقية ،، وتمثل اليسرى البوابة OR مع المصادر 3,4 -
البوابة AND تأخذ عملية ضرب للمصدرين، بمعنى أن قيم المصدر الأول مضروبة فى قيمة المصدر الثانى تمثل قيمة المصدر الذى ستقرأه الدائرة، ويتم التعبير عن القيم بقيمتين فحسب عن طريق الـ 0,1 حيث يمثل الصفر عدم مرور تيار، ويمثل الـ 1 مروره. ويتم التعامل مع هذه البوابات من خلال Boolean algebra وهو نظام جبرى متخصص للتعامل مع هذه البوابات .



ملحق الموضوع - صور لمجموعة من الصمامات الثنائية Diodes

تحياتى عبدالله حجازى

[ايمن ماجد]

استاذى ابدعت والله بارك الله فيك
واولى ثمار درسك الرائع هى اصلاح ستار سات 1900d كان قاطع بور
وبصراحه ما كنت اعرف الا تغيير مكثفات فقط وطبعا كانت المكثفات سليمه
لكن بعد قياس الموحدات تبين الخلل فى احداها حيث كان يصدر جرس باستمرار من الطرفين قيمته 205 وبعد استبداله باخر 204 عاد الريسيفر
للعمل بكفاءه
اما عن ستار تراك فقياسات البور سليمه ما عدا الخط v22 يعطى 32
كيف اتتبع هذا الخط واعرف القطع الموجوده عليه

[الادهم]

المشاركة الأصلية كتبت بواسطة ايمن ماجد

استاذى ابدعت والله بارك الله فيك
واولى ثمار درسك الرائع هى اصلاح ستار سات 1900d كان قاطع بور
وبصراحه ما كنت اعرف الا تغيير مكثفات فقط وطبعا كانت المكثفات سليمه
لكن بعد قياس الموحدات تبين الخلل فى احداها حيث كان يصدر جرس باستمرار من الطرفين قيمته 205 وبعد استبداله باخر 204 عاد الريسيفر
للعمل بكفاءه
اما عن ستار تراك فقياسات البور سليمه ما عدا الخط v22 يعطى 32
كيف اتتبع هذا الخط واعرف القطع الموجوده عليه

لو فيه صوت تكته والفولت عالي علي نوع معين الفولت اول شيء هتغير الفوتو كابلر ثانيا غير المكثف الموجود علي خط22 باخر حتي لو كان شكله ثليم وغير المكثف الموجود علي خط 3.3 لان هو اثاث العطل من الاول

[ايمن ماجد]

اليكم قياسات الخطوط
خط35v --------30v
خط-12 ---------------(-14)
خط 22 فولت ------------32 فولت
خط12 فولت-------- من11الى 13 فولت
خط5 فولت ---------3فولت
خط3.3------------2فولت
