مساعده بخصوص المتكامله 4511 الخاصه بفك الترميز

[عبقرينو1]

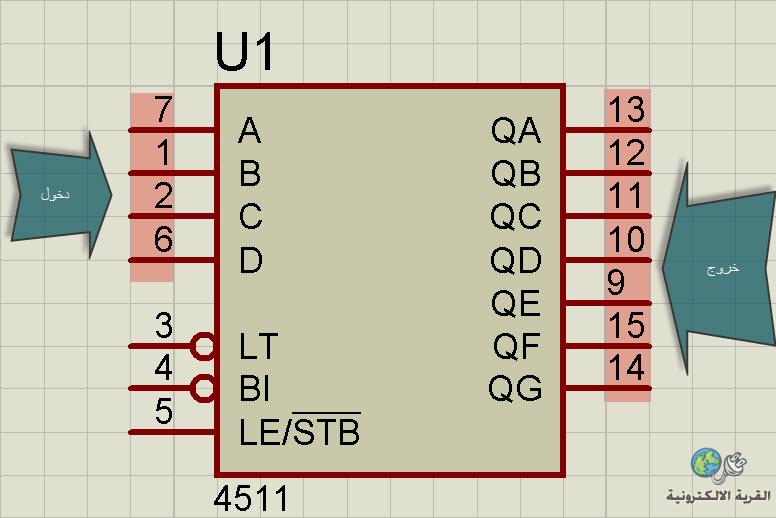

المتكاملة 4511 هى المتكاملة المعروفه عن فك ترميز ال7 سجمنت
ودى صورة ليها


هل يوكد متكامله تقوم بالعكس
بمعنى الدخل ليها 7 اطراف والخرج ليها 4 اطراف

او متكامله تقوم بفك الترميز من 7 اطراف لانى محتاج اوصل 7 سجمنت على 7 ازرار كل سويتش منهم خاص برقم معين
انا حولت اعملها بس قبلت شئ ان رقم 7 عند اظهارة لابد من توصيل a+b+d لدخول النبضات مره واحده وهذا يقوم بأظهر رقم 7 ايضا عند اظهر رقم 3 والى هو بوصل فيهم A+B
فانا محتاج متكامله دخلها 7 او متكاملة تعكس عمل المتكامله 4511

ولكم كل الشكر

[عبقرينو1]

مساعدددددددددددددة

[حيدر علاج حسن]

يمكنك تحديد الشاشة الشغالة من خلال الكاثود ...

[عبقرينو1]

انا استعمل ليدات مجمعها بشكل السفن سجمنت واريد وصلها على 7 سوتات
لكل سوتش رقم مثلا سوتش 1 يعرض رقم 1 وهكزا
اى متكامله تقوم بهذا ؟؟
ولو استعملت 4511 فالدخل ليها A-B-C-D
الطرف A هو يعرض رقم 1
الطرف B يعرض رقم 2
الطرف C يعرض رقم 4
الطرف D يعرض رقم 8

لو وصلت نبضه على A + B يعرض رقم 1+2=3 يعرض 3
وهكزا معادا رقم 7 لابد من توصيل A+B+c يعنى 1+2+4=7
ولاكن لو عرضت رقم 5 الى هو 1+4 يعنى A+C هيبقي B معاهم فهيعرض 7 مش 5 وبرده رقم 6 الى هو 2+4 يعنى B+C هيبقي A معاهم فهيعرض 7
وهكزا فمحتاج متكامله دخلها 7 اطراف

وشكرا اخى مهندس حيدر ردك السريع

[حيدر علاج حسن]

يوجد حلان ...
الاول ان تستخدم البوابات .. لكن هذا سيحتاج الىالكثير منها و هو ليس منطقي .
الحل الثاني و هو الامثل باستخدام البك . و يمكنك ان تستخدم معه الكيباد ان اردت ذلك ...

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

يوجد حلان ...
الاول ان تستخدم البوابات .. لكن هذا سيحتاج الىالكثير منها و هو ليس منطقي .
الحل الثاني و هو الامثل باستخدام البك . و يمكنك ان تستخدم معه الكيباد ان اردت ذلك ...

انا قولت كده برده

لكن مفيش حل فى تغيير المتكامله المذكورة قبل كده

وهل يوجد سيوتش له 3 اطراف على كل جانب
يوصل طرف منهم الطرفين الاخرين

زى الصورة السابقه بس ليه طرف زياده على كل جانب؟؟
