سؤال حول الديود وديود الزينر

zeid25 · 16-04-2012, 09:29 PM

من المعروف ان رقم الديود العادي وديود الزينر تتم كتابته على القطعة مباشرة
ولكن في بعض اللوحات الالكترونية وخاصة الحديثة لا نجد الرقم ولكن يكون
ديود زينر ملونا بشكل مشابه للمقاومة .
احيانا يكون لونين واحيانا ثلاثة الوان واحيانا اربعة الوان وإنني اجد صعوبة في
معرفة رقم القطعة . فهل لدى الزملاء في المنتدى نصيحة او جدول بموجبه يمكنني
تحديد رقم الديود من خلال الألوان ولماذا يختلف عدد الألوان .

olmacall · 16-04-2012, 09:43 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة zeid25

من المعروف ان رقم الديود العادي وديود الزينر تتم كتابته على القطعة مباشرة
ولكن في بعض اللوحات الالكترونية وخاصة الحديثة لا نجد الرقم ولكن يكون
ديود زينر ملونا بشكل مشابه للمقاومة .
احيانا يكون لونين واحيانا ثلاثة الوان واحيانا اربعة الوان وإنني اجد صعوبة في
معرفة رقم القطعة . فهل لدى الزملاء في المنتدى نصيحة او جدول بموجبه يمكنني
تحديد رقم الديود من خلال الألوان ولماذا يختلف عدد الألوان .

----------------------------------

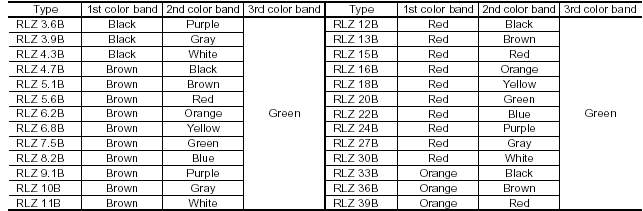

تفضل أخي الكريم هذا طلبك :

http://upload.qariya.info/pic/zener_color.JPG

zeid25 · 17-04-2012, 11:56 PM

كل الشكر لك على هذه المعلومات
