ممكن دمج الدائرتين مهم جدا

[sis_sis170]

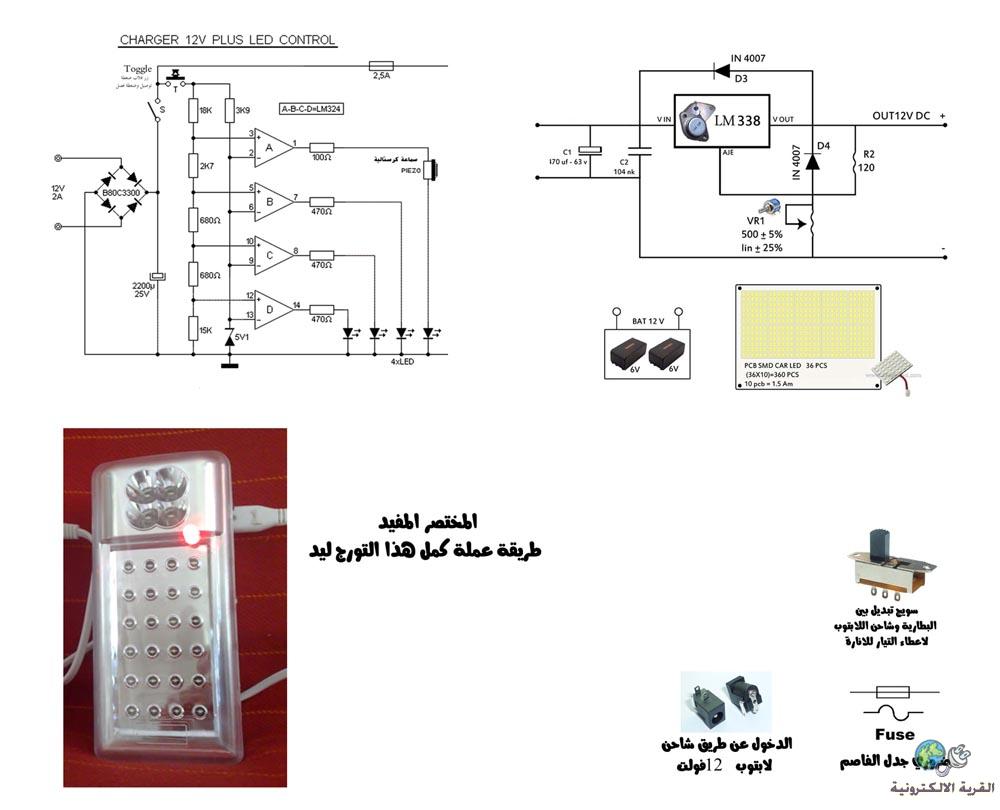

هذة صورة الدائرتين واحتياجاتها



اخوتي مهم جدا خلال هل اليومين ارجو مساعدتي

ممكن الاستغناء عن LM 338 مع ملاحظة ارتفاع وانخفاض شدة الانارة تدريجيا ..........

مع الشكر .... مقدما

[فهد المنصور]

ضع مدخل دائرة التغذية مع مخرج قنطرة التوحيد ..

ومخرج دائرة التغذية مع المفتاح S

[sis_sis170]

المشاركة الأصلية كتبت بواسطة Fahad

ضع مدخل دائرة التغذية مع مخرج قنطرة التوحيد ..

ومخرج دائرة التغذية مع المفتاح S

شكرا استاذ على تفضلك علي بالرد لاكن ممكن رسمة للدائرتين

لاتنسى اني حديث العهد مع الالكترون

مع الشكر .... ولاتنساني

[sis_sis170]

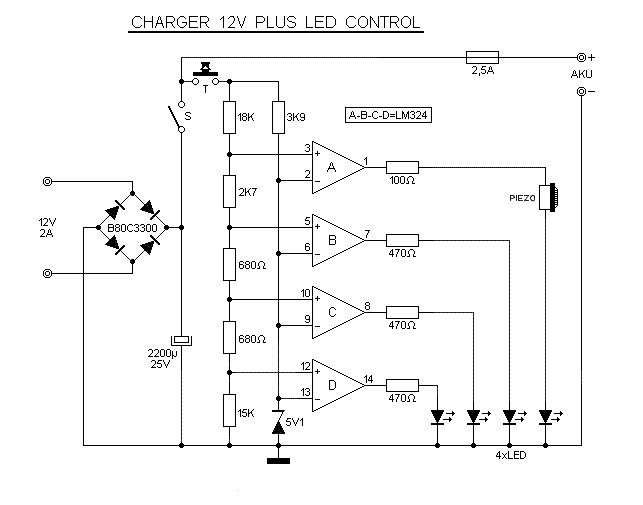

هذة الدائرة دائرة شحن بطارة 12 فولت معاينة سريان الشحن بالليدات
مع فصل ذاتيا .... وهذا الرابط .....



قمت بتنفيذها لاكن ال LM324 لايعمل بشكل صحيح ممكن المساعدة

مع ملاحظة الاقطاب 4 و 11 لم توصل

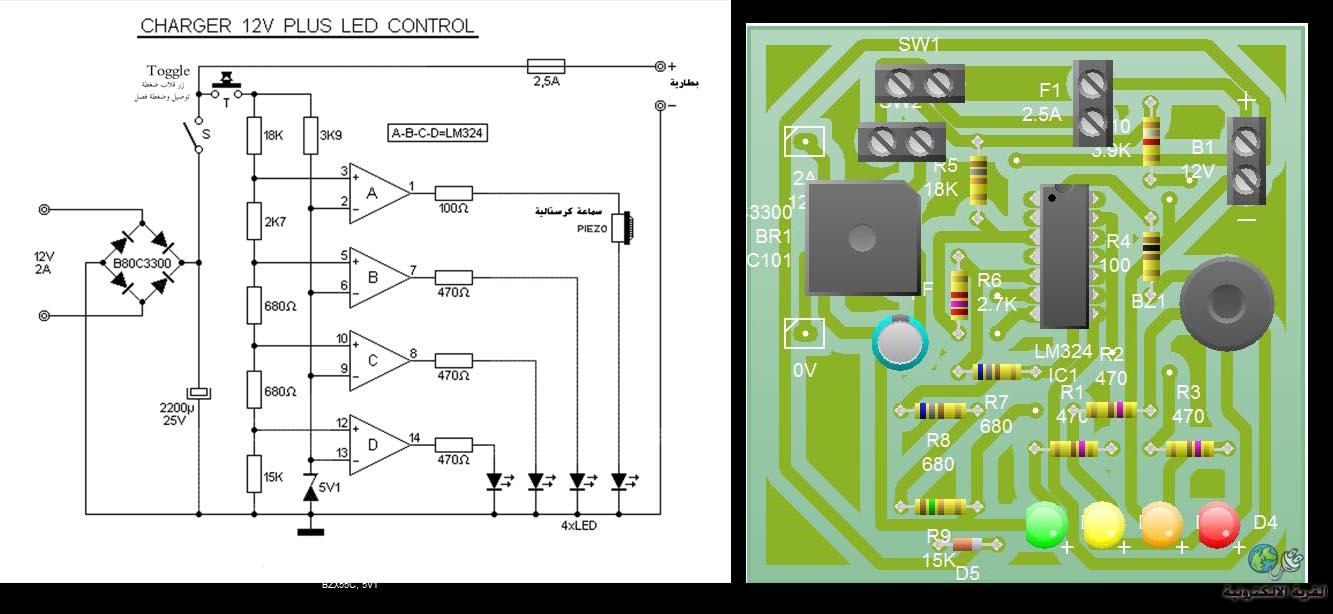

وهذة صورة التنفيذ ....

[فهد المنصور]

قبل الرد .. ما الهدف من دمج المخططين ؟

[Imozar]

المشاركة الأصلية كتبت بواسطة sis_sis170

ال LM324 لايعمل بشكل صحيح ممكن المساعدة
مع ملاحظة الاقطاب 4 و 11 لم توصل
وهذة صورة التنفيذ ....

4 و 11 طرفا تغذية 324.
4 للموجب
11 للارضي.

وبدون تغذية 324 لا يعمل .

[sis_sis170]

المشاركة الأصلية كتبت بواسطة Fahad

قبل الرد .. ما الهدف من دمج المخططين ؟

واحدة لشحن البطاريات والاخرى لارتفاع وانخفاض شدة الانارة

[فهد المنصور]

هما كذلك .. ولا يوجد سبب للدمج ..!!
