دارة لم تعمل

[asto]

السلام عليكم

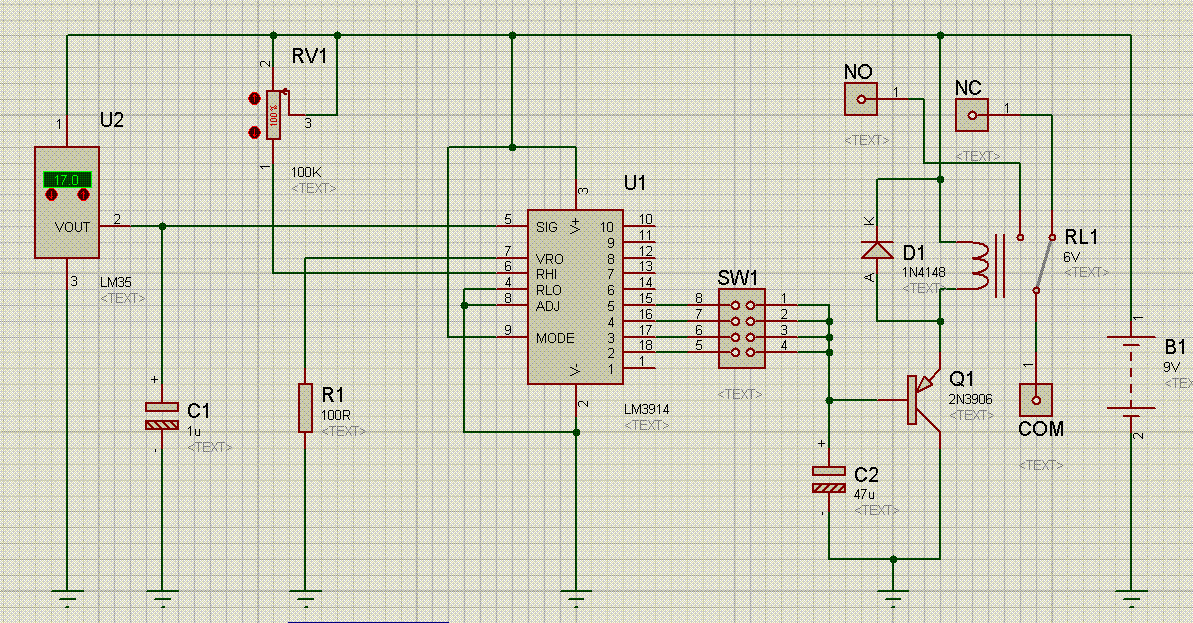

نفذت الدارة الموجودة في الصورة



حيث وضعتها في الفريزر و حسب البرتوس عند 15 مئوية ينطفئ الريلاي لكنه لم يفعل ذلك


اي ان الدارة لم تعمل ارجو مساعدتي لمعرفة العطل

[ماجد عباس محمد]

كيف وصلت المفتاح SW1?
هل حاولت ضبط المقاومة RV1 ؟ ولماذا لم توصل الطرف 6 بالطرف 7 كما تقترح الداتا شيت؟
ثالثا المكثف C2 ليس له لزوم و ربما يعطل استجابة الترانزيستور

[asto]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

كيف وصلت المفتاح SW1?
هل حاولت ضبط المقاومة RV1 ؟ ولماذا لم توصل الطرف 6 بالطرف 7 كما تقترح الداتا شيت؟
ثالثا المكثف C2 ليس له لزوم و ربما يعطل استجابة الترانزيستور

المفتاح مع الطرف 18 فقط

و لقد وضعت مقاومة ثايتة لانه بحسب التجربة في البروتوس الدرجة 16 تحتاج الى اكثر من 100 كيلو اوم مقاومة

اتقصد وصل الطرف 6 بالطرف 7

[ماجد عباس محمد]

بروتس شيء و الواقع شيء
لو اشتريت 10 متكاملات LM3914 ستجد أن كل واحدة تحتاج إعادة ضبط لقيمة المقاومة
ثانيا قيمة المقاومة RV1 هى التى ستحدد عند كم فولت سيضيء كل من الليدات العشرة حسب الدائرة التى وضعتها انت

[حيدر علاج حسن]

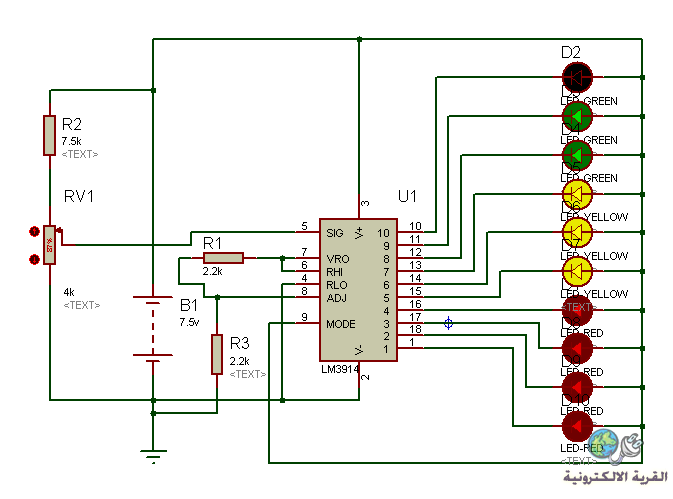

حاول الاستعانة بهذا المخطط لكيفية توصيل المتكاملة ...

[mshal]

اعتقد انك تحتاج pull doun لقعدة الترامسستور او استبداله بترانسستور سالب في حال عدم وجود خرج يكون طرف الخرج قاطع ولا يعطي اشارة سالبة

[Imozar]

جرب إلغاء العنصر SW1 .
هذا العنصر غريب في بروتوس وربما يكون هو سبب عدم نجاح المحاكاة.
