مساعدة بخصوص دائرة مطبوعة

uosef_001 · 19-04-2012, 02:15 AM

اريد النصيحة لدائرة انفيرتر واتو شارج حسب الصورة

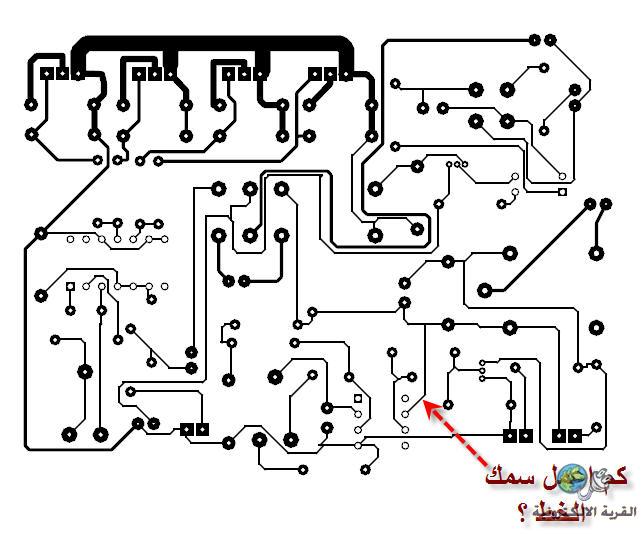

كم يكون سمك الخط؟
على برنامج بروتس الرسمه

uosef_001 · 19-04-2012, 11:47 AM

ياريت حد يساعدنا من المشرفين فى الامر

فهد المنصور · 19-04-2012, 04:32 PM

ضع مخطط الدائرة .. فلا يمكن تحديد سمك النحاس من خلال PCB

uosef_001 · 19-04-2012, 07:33 PM

انا عدلت فيها
وهاى صورة للوحة

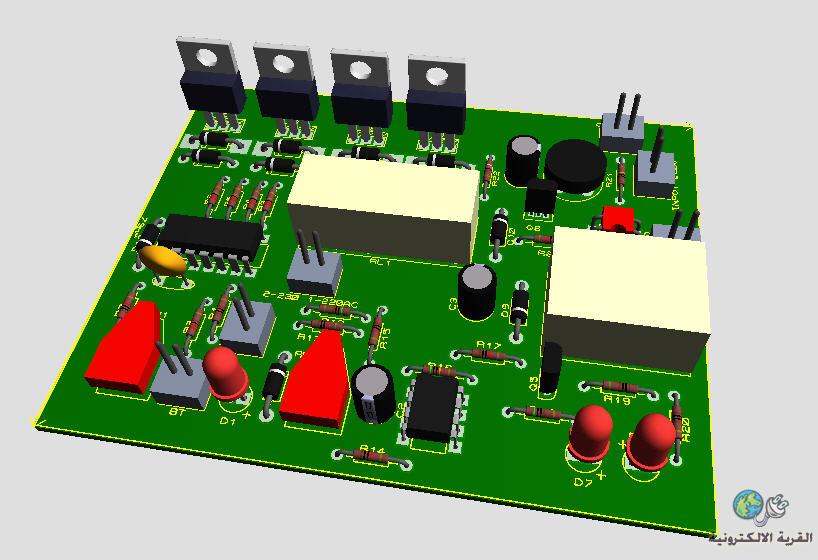

وصورة ثلاثية

وهاى الملف
http://www.2shared.com/file/nFEf081m/last_inv1.html

حيدر علاج حسن · 19-04-2012, 07:46 PM

اخ يوسف هذه الدوائر عملتها على البروتوس ام التمساح ؟؟
ممكن تشرح الطريقة ؟؟؟
و على قول المثل المصري : جيتك يا عبد المعين تعيني و لقيتك عايز تتعان ..هههه

uosef_001 · 19-04-2012, 07:52 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اخ يوسف هذه الدوائر عملتها على البروتوس ام التمساح ؟؟
ممكن تشرح الطريقة ؟؟؟
و على قول المثل المصري : جيتك يا عبد المعين تعيني و لقيتك عايز تتعان ..هههه

هههههههه
لا برنامج بروتس مهندس حيدر
شو لى بدك اشرحه بالزبط
...
اذا بدك طريقة تحويل الى لو حة مطبوعة
مشروح على موقع الالكترونيات العصرية

ولا اعرف مسموح وضع الروابط هنا ام لا
ولكن بعد اذن الادارة
هذا رابط للشرح
http://www.dbaasco.com/vb/showthread.php?t=478
http://www.dbaasco.com/vb/showthread.php?t=479

uosef_001 · 20-04-2012, 05:08 PM

شو مفيش حد يعطيني اى ملاحظات قبل ما ابدا فى التنفيذ؟؟؟

mshal · 20-04-2012, 05:58 PM

توكل علي الله شغل معلم بس زيد سماكة سالب ترانسستورات الفت
