السلام عليكم

لدي سؤال بسيط عن كيفية قراءة قيمة او الجهد على طرفي مقاومة ضوئية LDR و ادخالها الى المايكرو باستخدام ADC .. لدي الكود التالي و لكن القيمة دائما تظهر لي هي الصفر !!!!
طريقة الوصل للـ LDR هي طرف لرجل AN0 و رجل للارضي..
استخدم 16f877 و mikroC

int adc_value;
char *txtv = "0000";
void main (){

ADCON0 = 0b00000000;
 ADCON1 =0b00000000;

    while (1)
            adc_value = ADC_Read(0);
  ShortToStr(adc_value,txtv);
 Lcd_Chr(1,1,txtv);
}
}

فيا ريت لو حدا عندو اجابة يفيدني و جزاكم الله خيرا

[حيدر علاج حسن]

ممكن مخطط الدائرة ؟؟؟

[asrock]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن ممكن مخطط الدائرة ؟؟؟

[حيدر علاج حسن]

هذه تعطيك صفر بالفعل لانها غير متصلة بمصدر جهد ...

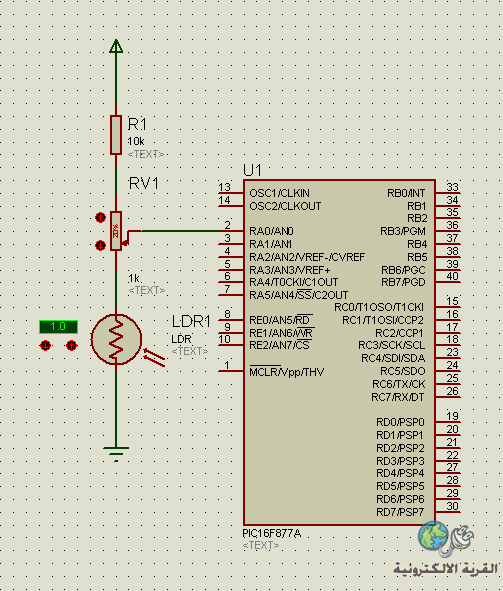

هكذا التوصيل الصحيح ...

يمكنك تغيير قيم المقاومات لتتلائم مع قيمة LDR

[guidance]

بارك الله فيك يا بشمهندس حيدر احب يا اخي انا اوضح لك المعلومه adcاعتبره زي الافو
بيقيس فولت بين طرف والارضي
فلازم تحط مقاومه علي التوالي مع ldr علشان يحصل فولتج دروب علي المقاومه وعلي ldr يعني فولتج دفيدر ولو هتستخده هذه الدائره عملي حاول تتختار مقاومه تتناسب في القيمه مع قيمه الldr
وفي الحاله دي الadcبيقر الفولتج دروب بين الpinوالارضي
