مساعدة في فهم دارة الاوتوماتيك لشاحن البطارية

[عوني73]

السلام عليكم ورحمة الله

دارة فصل تيار الشحن عند امتلاء البطارية .. ما هو مبدأ عملها كيف تعمل

مثلا لو كانت تراقب الجهد على طرفي البطارية الفارغة11 فولط فإن عند تطبيق توتر الشاحن 14 فولط ستتحسس الدارة وتفصل الشاحن
وعند فصل الشاحن يصل الى الدارة ال11 فولط فتوصل الشحن ثم تعود من جديد بالتحسس ب14 فولط فتفصل

أي ان الدارة في حالة فصل ووصل مستمرين هذا ما حصل معي في دارة اشتريتها محلية الصنع

كيف تعمل الدارات التي تتحسس بجهد البطارية عندما يصل الى 13.8
وكيف تعمل انواع اخرى تعتمد على ملاحظة قيمة التيار حيث كما نعلم ينخفض التيار الى اقل قيمة عند امتلاء البطارية
جزاكم الله كل خير

[فهد المنصور]

أظن أن دوائر الشحن لا تلتفت للجهد ..

فهي تقوم بأستشعار مرور تيار الشحن الى البطارية .. والبطارية الممتلئة الشحن تلقائياً لن تحتاج للتيار " فقط تيار تسريب صغير ".. طبعا مع وجوب أن يكون جهد الشحن أعلى من جهد البطارية ..

[عوني73]

المشاركة الأصلية كتبت بواسطة Fahad

أظن أن دوائر الشحن لا تلتفت للجهد ..

فهي تقوم بأستشعار مرور تيار الشحن الى البطارية .. والبطارية الممتلئة الشحن تلقائياً لن تحتاج للتيار " فقط تيار تسريب صغير ".. طبعا مع وجوب أن يكون جهد الشحن أعلى من جهد البطارية ..

شكراً استاذ فهد طيب لو ممكن دوائر مع شرح طريقة العمل

[فهد المنصور]

الدوائر كثيرة .. لكنها ستكون مقيدة بقيمة تيار شحن البطارية .. وما اذا كانت البطارية صغيرة او بطارية سيارة تحتاج تيار عالي ..

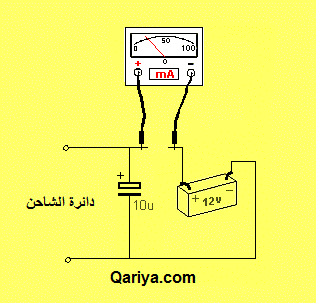

وفي رأيي أن تبدأ من هذه الفكرة

ويمكن الاستعاضة عن جهاز القياس بـملف ريلية 12 فولت يفصل عند ملىء البطارية

[حيدر علاج حسن]

عندي انفيرتر نوع MD يعمل بنظام البك ...
عند اكتمال الشحن يحصل فيه بالضبط كما شرحت اخ عوني و تستمر هذه الحالة من 10 الى 15 مرة الى ان تفصل نهائيا

[فكروعلم]

أخ عوني لكي تتغلب على الظاهرة التي تحدث معك من فصل ووصل قم بتغيير مفاومة موصولة بين خرج المكبر ودخله وأجعلها متغير بنفس القيمة أو أكبر بقليل ثم قم بضبطها فهي تحدد قيمة جهد الفصل والوصل أي الفرق بين جهد الفصل والوصل ولك تحياتي

[Imozar]

في كثير من الدوائر تستخدم الية لمراقبة الجهد الادنى والجهد الاعلى للبطارية.
الفكرة تستند الى فكرة اخرى هي ان :
هبوط بطارية السيارة مثلا الى 11 فولت او اقل قليلا ليس مشكلة .
وجهد الشحن 13.8 فولت
هذه الدوائر تستخم تركيب لاأعرف له اسما بالعربية ولا بالانجليزي يسمى
Comparateur à fenêtre
وهو امثلة كثيرة بعضها يوظف ديودات زينر والبعض يكتفي بمقسمات جهد بمقاومات على مداخل المقارنين .
http://users.skynet.be/alex.dabe/Ill...op_fenetre.gif

[عوني73]

السلام عليكم ورحمة الله

شكراً لكم انا الذي اريد فهمه في حال مراقبة الجهد للبطارية .. كيف تعرف الدارة ان جهد البطارية اصبح 13.8

مع العلم ان جهد الشاحن موصول ايضاً على التفرع مع الدارة فيؤدي ذلك لفصل ووصل متكرر كما في الدارة التي اشتريتها؟
