المشاركة الأصلية كتبت بواسطة asto
السلام عليكم
اطرح عليكم تساؤلا من الدارة التالية التي تشغل ريلاي ل 20 ساعة
و اي قانون طبق في عملية الاختيار هذه
|
كما أقول دوما هو قانون أوم

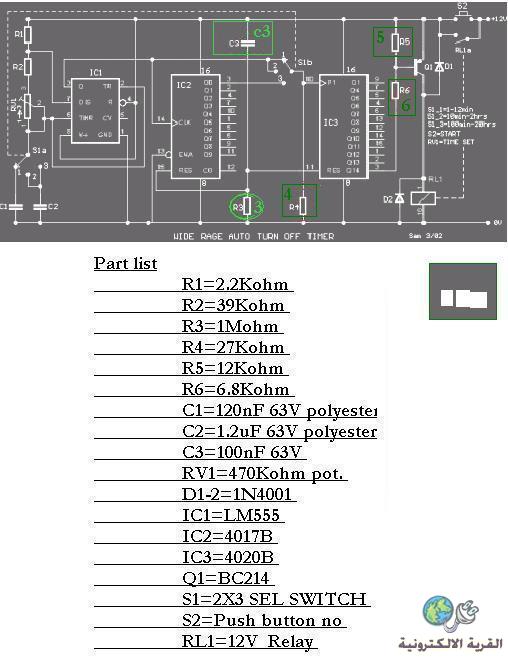

كما فى الصورة

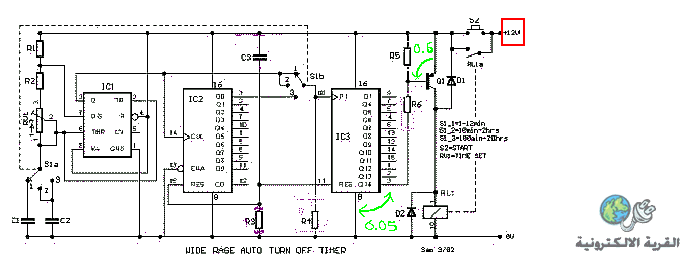

ستجد أن على وصلة القاعدة / باعث قيمة 0.6 فولت
خرج المتكاملة من الداتا شيت سيكون 0.05 فولت أى يمكن إهماله
يكون الفولت على المقاومة هو 12 - 0.6 = 11.4 فولت
من الداتا شيت ستجد أن تيار خرج المتكاملة من 2 إلى 3.5 مللى أمبير
بأخذ قيمة 2 مللى تكون المقاومة 11.4 ÷ 2 = 5.7 كيلو أوم
باستخدامه مقاومة أعلى قلل من التيار الذاحب للمتكاملة و هذا مقبول
المهم أن تكون
للترانزيستور تكفى لتمد الريلاى بالتيار الكافى وهى
تقريبا 40 او اكثر
هو استخدم ترانزيستور له
= 100 إذن الدائرة تعمل
طلب شرح تشغل ريلاي ل 20 ساعة
)
