سلسلة مشاريع بسيطة + عملية + فعالة + مجربة

[أبو عاصم]

السلام عليكم أخوتي أن شاء الله سأبدا بسلسلة بسيطة + عملية + فعالة + مجربة من المشاريع التي تهم الفني و الهاوي و الخبير و أن شاء الله تعالى أن تكون حجر أثاث لمشاريع قادمة و كرد جزء من المعروف و الجميل لقريتنا الغالية و الحبيبة و أوجه شكري لكل من ساهم و يساهم في تطور قريتنا الألكترونية الحبيبة

[أبو عاصم]

سنبدأ بدارات الصوت المختلفة التي هي كفيلة أذا ما جمعت أن تصبح ستريو أمبلي فير أحترافي

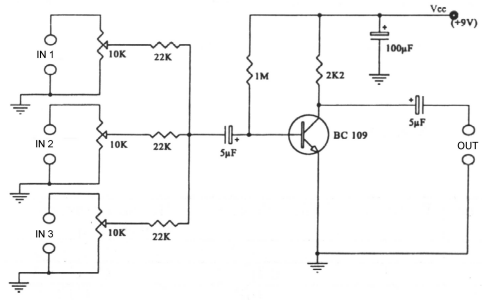

1) دارة مازج 3 خطوط أو أكثر
شرح بسيط : عبارة عن دارت تقوم على مزج أكثر من أشارة دخل و تخرجه خرج واحد الى دارة الأُكولايزر
الدارة

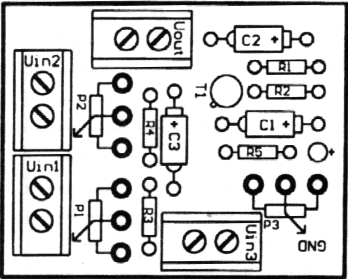

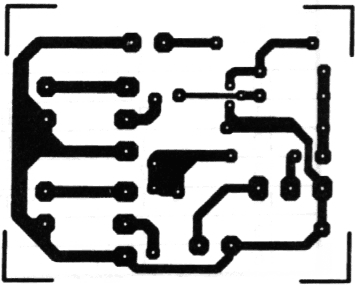

المكونات مع الpcb

[أبو عاصم]

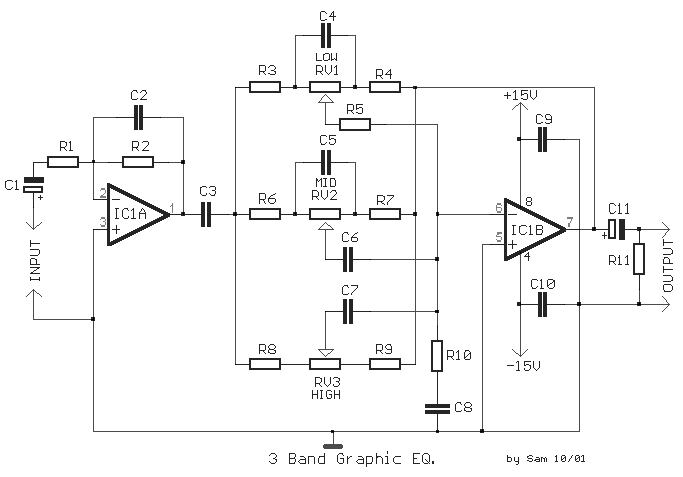

الدارة الثانية و الهامة في مشوارنا مع دارات الصوت هي دارة الأُكولايزر وتحتوي ثلاث مفاتيح low mid high



شرح بالغة الأنجليزية
A classic circuit of regulation of tone of three way, with which we can regulate low, mid and high frequencies, of acoustic signal. The boost/cut can be regulated in the range of 18 dB/oct. In the circuit the supply is 15V, but can be also supplied with alone supply + 9 until + 30V, it is enough it is connected pin the 4 IC1, in the 0V and is connected the circuit with as it appears in fig. 2, giving half the supply in the not inverting entry of IC1, in the 5 and 3 equivalents, which are henceforth not connected in the ground.
المكونات :
R1-2= 47K
C1-11= 10uF 25V
C8= 1.2nF 63V MKT
R3-4-5-12-13= 10K
C2= 33pF ceramic
C9-10= 100nF 63V MKT
R6-7= 3K3
C3= 2.2uF 63V MKT
C12=47uF 25V
R8-9= 1K8
C4= 47nF 63V MKT
RV1-2= 100K Lin.
R10= 270R
C5-7= 4.7nF 63V MKT
RV3= 470K Lin.
R11= 22K
C6= 22nF 63V MKT
IC1= TL072, NE5532
و يرجى الدقة في القيم

[أبو عاصم]

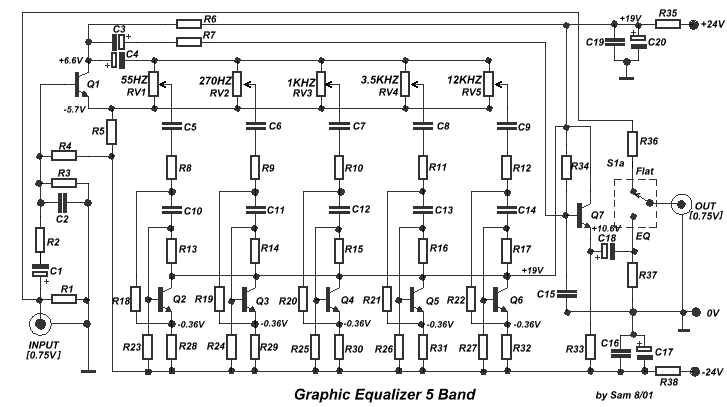

و هذه دارة أكثر فعالية و أفضل


شرح مختصر
Other one unit of graphic EQ. five bands. The basic difference with the other circuits is, that I use instead of IC, transistor and the power supply, go up in +/- 24V DC, ensuring low distortion and bigger margins of overloading. With switch S1, we can isolate the EQ. inside or except operation, leaving the musical signal to pass without no alteration.
المكونات
R1-4-37= 330K
R34= 15M
C12= 4.7nF 100V
R2-7= 2K2
R35-38= 220R 1W
C13= 1.5nF 100V
R3= 120K
R36= 100R
C14= 470pF 100V
R5-6= 6K8
C1-3= 1uF 40V
C15= 68pF 100V
R8....12= 1K8
C2= 68pF 100V
C16-19= 100nF 100V
R13....15= 200K
C4= 220uF 63V
C17-20= 470uF 40V
R16= 180K
C5= 1uF 100V
C18= 4.7uF 63V
R17= 150K
C6= 220nF 100V
RV1....5= 50K Lin
R18= 1K5
C7= 47nF 100V
Q1.....7= BC550C
R19....22= 1K
C8= 15nF 100V
S1= 2X2 SW
R23....27= 220K
C9= 5.6nF 100V
R28....32= 15K
C10= 47nF 100V
R33= 10K
C11= 15nF 100V

[أبو عاصم]

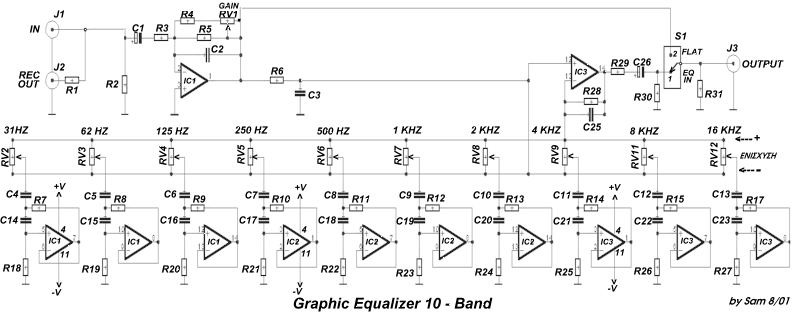

و هذه الدارة الأخيرة حالياً و لاتزال هناك المزيد



الشرح
With graphic equalizer we make selective cutting off or boost, of selected departments of acoustic spectrum. With this way we can adapt the musical reproduction, in the characteristics of space where we hear. This can create however also problems if go to far specifically in the gain of some area, with result the distortion. The circuit should be made in two pieces, one for each channel, the potesometer regulation it should they are Fader. With switch S1 we can by pass the circuit, leaving the musical program, to pass without alteration (FLAT). With the potesometer RV1 we regulate the gain of each channel.
المكونات
R1-29=100R
C7=220nF 100V
C20=1nF 100V
R2-5-31=1M
C8=100nF 100V
C21=560pF
R3=47K
C9=47nF 100V
C22=270pF
R4=15K
C10=27nF 100V
C23=150pF
R6-28=10K
C11=12nF 100V
C25=150pF
R7....17=1K
C12=6.8nF 100V
C26=10uF/25V
R18....27=220K
C13=3.3nF 100V
RV1=250K Lin
C1=47uF/25V
C14=68nF 100V
RV2.....12=4K7 Lin
C2=47pF
C15=33nF 100V
IC1...3=TL074
C3=150pF
C16=18nF 100V
S1=2X2 SW
C4=1.5uF 100V
C17=8.2nF 100V
J1...3=RCA Jack
C5=820nF 100V
C18=3.9nF 100V
All Resitors is 1/4W 1%
C6=390nF 100V
C19=2.2nF 100V

[talaat ahmed]

بصراحه موضوعات هايله ، تسلم ايدك

[emad1]

أيـــــــــــــــــن صور المواضيع ؟

[nazar sss]

بارك الله فيك
