كيفية قياس hFE للترنزيستر

[KRAYANI]

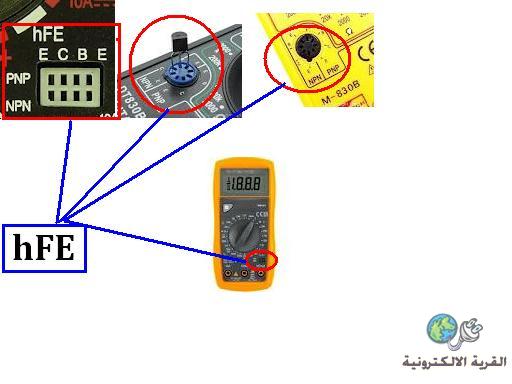

في اكثرية اجهزة الفحص التي نقيس بها يوجد شئ اسمة HFEوهو عامل التكبير للترنزيستر
اي كم مرة يكبر الترنزيستر وهي مهمة جدآ لفحص الترنزيستر مية بالمية والبعض يتناساها
وهي تعطي قياس دقيق لحالة الترنزيستر

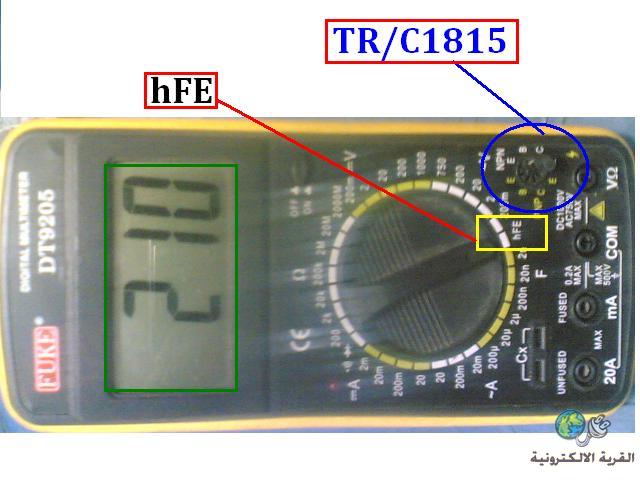

هنا ترنزيستر تحت الفحص 2SC1815 وعامل التكبير اي HFEلها الترنزيستر هو 210ويعتبر جيد جدآ


هنا ترنزيستر اخر 2SC2500 وعامل التكبير HFEهو 351 يعتبر جيد جدآ
لكي نعرف ال HFE للترنزيتر نرج الى الداتا شيت او كتاب المعادلات
وعلى تكرار الفحص نحفص الارقام

هذا الترنزيستر بة تسريب اي عامل LEAK لايقيس شئ يعتبر معطل

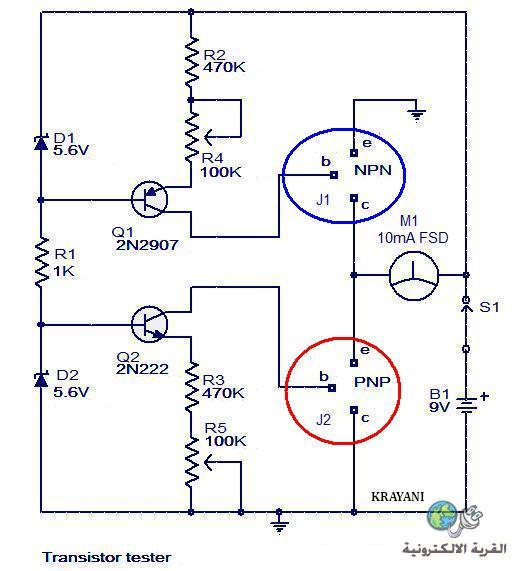

وهذا مخطط لفحص الترنزيستر

نستفيد من هذة الطريقة لمعرفة HFE للترنزيستر عنما نريد تركيب معادل لة ليس فقط الجهد والامبير والواط يجب معرفة امور اخرى ومنها عامل التكبير HFE والامور الاخرى نتابع بها لاحقآ ان شاء اللة ليكون الفني ملم بكل مواصفات العنصر الذي يريد معادلتة
والى لقاء اخر

[محمود الشقرا]

تسلم اديك اخي الغالي ومهندسنا الكبير محمد قرياني
مجهود كبير ومعلومات غاية في القيمة والاهمية
جزاك الله كل خير
خالص تحياتي

اخوك محمود الشقرا

[فهد المنصور]

شكراً لك مهندس KRAYANI وبارك الله فيك على كل ما قدمته وتقدمة لمساعدة زوار وأعضاء القرية ..

تم نقل الموضوع الى هنا بواسطتي لأنه مفيد جداً لكل من يتعامل مع الترانزيستور ويحاول فهم واختبار خواصة .. فعذراً لذلك ..

[khamis54]

تسلم اديك اخي الغالي ومهندسنا الكبير محمد قرياني
مجهود كبير ومعلومات غاية في القيمة والاهمية
جزاك الله كل خير
خالص تحياتي

[هانى شعيب]

المشاركة الأصلية كتبت بواسطة khamis54

تسلم اديك اخي الغالي ومهندسنا الكبير محمد قرياني
مجهود كبير ومعلومات غاية في القيمة والاهمية
جزاك الله كل خير
خالص تحياتي

بارك الله فيك اخى الكريم

[سينو9]

تسلم ايدك مهندسنا الكبير محمد قرياني
واصل ابداعاتك الملحوظه

[KRAYANI]

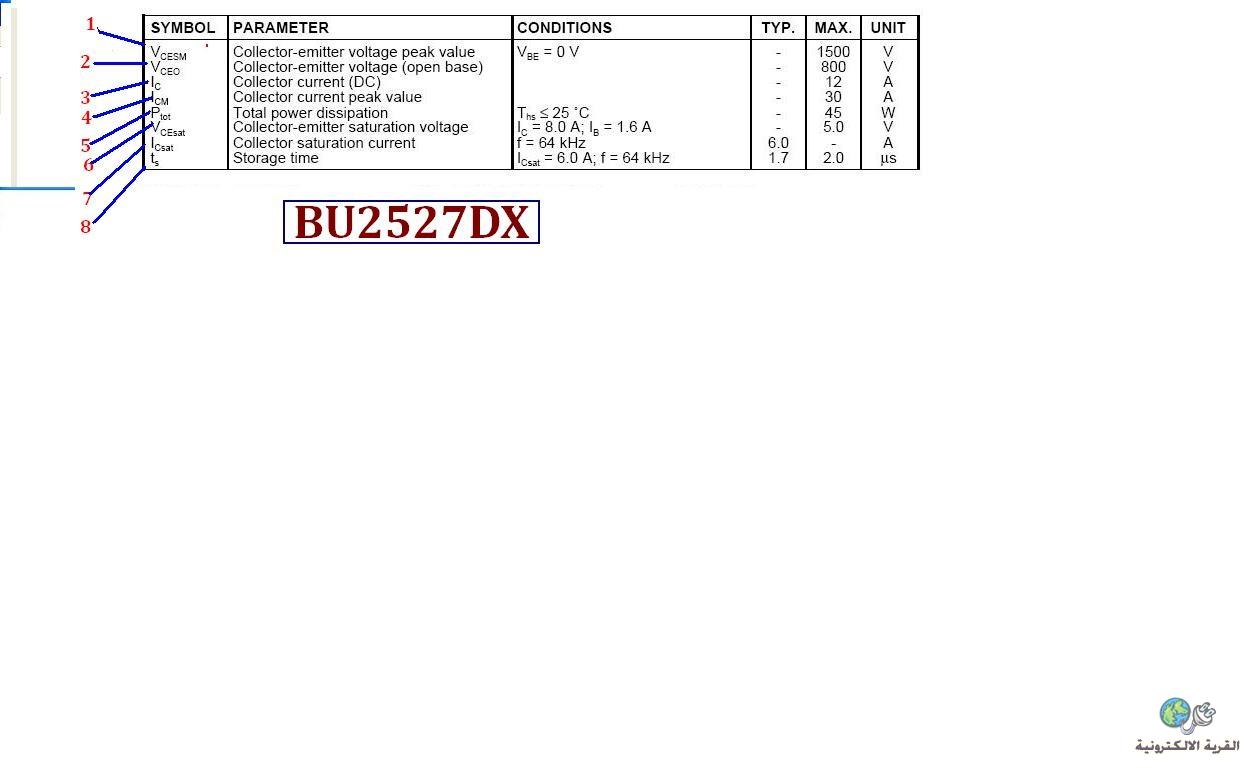

بعض مواصفات الترنزيستر المهمة التي يجب التاكد منها عند وضع معادل لاي ترنزيستر مكان الاخر يجب ان تكون متطابقة مع بعضها
هنا رقمنا المواصفات للتسهيل
1..الفولت على Cو Eعندما يكون على ال Bصفر فولت اي لا يعمل الترنزيستر في هذة الحالة يتحمل 1500فولت
2... الفولت على CوEعندما يكون على ال Bجهد اي في حالة عمل الترنزيستر يتحمل 800فولت لاحظ هنا الترنزيستر يتحمل 800فولت عند عملة وليس 1500 فولت فعند البحث عن معادل لة يجب معرفة الجهد الذي يتحملة عند التشغيل
3...يتحمل مرور تيار على الC في حالة ال DC ..
12أمبير
4... يتحمل 30A للحظة اي يتحمل مرور 30A عند عملة والقطع فجأة
5.. خسارة اثناء عمل الترنزيستر لا يستفاد منها اي يستهلكهم الترنزيستر
45Wعلى اعلى تيار
6..عندما يتشبع الترنزيستر اي يصل الى اقصى مرحلة من عملة يوجد بين
الCوال Eجهد 5فولت هنا لايوجد صفر اوم عند عمل الترنزيستر على الاخر
وهذا الترنزيستر لا يستعمل كسويتش
7...في حالة التشبع على تردد 64KH يتحمل 6A
مثلا اذا عملعلى تردد اقل يتحمل اكبر من 6A حسب التردد
8.... عند تشغيلة على 64KHثم يقف يبقى يمرر تيار لفترة 2 ميكرو ثانية
يوجد تكملة لذلك ولكن هذة المواصفات التي تهمنا ارجو ان تكون ذي فائدة
على الجميع

[شريف السنتريسي]

الف شكر ياغالى
