[WALAA ALZBOUN]

ما هي البنات اللي لازم نوصلها وشو اختصاراتها ...واذا في مجال مع رسمه توضيحيه للعمليه

[حيدر علاج حسن]

في مساعد الميكروسي كل شيء

[WALAA ALZBOUN]

شكرا على الاجابه

[abdellah48]

أخي الكريم لدي lcd module 1602 v2.1 هل يتم ربط هده الشاشة مع البك كما في الميكرو سي الدي قدمته جزاك الله خيرا .

[عبدالله النافي]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن في مساعد الميكروسي كل شيء

مرحبا اني اواجه مشكلة مع هذه الشاشة لدي مثلها لاكن بدلا من القطب vee لدي قطب v0 لقد برمجت دائرة ويظهر الكلام بشكل ضعيف لكنني وضعت القطب v0 بالقطب السالب لكنني عندما اقطع السالب بسرعة يظهر الكلام و بعدها يضعف

[ماجد عباس محمد]

أخى

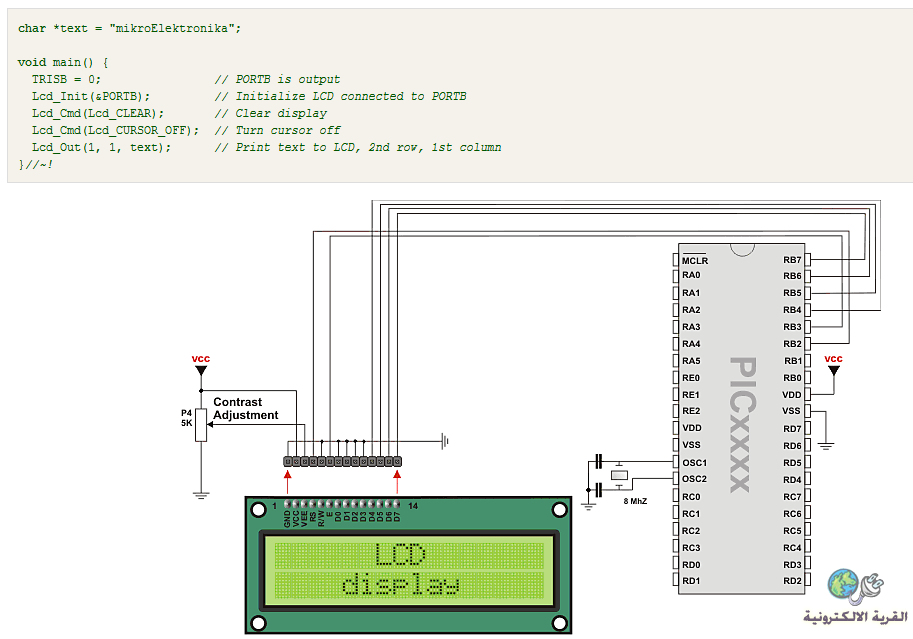

الطرف Vee هو إظهار الشاشة أو التباين و المفترض توصيله بمجزء جهد كما بالرسم و تحريكه حتى تظهر الكتابة واضحة
توصيل Vee بالأرض يجعل الشاشة بيضاء و توصيله بالموجب يجعلها سوداء

[حيدر علاج حسن]

ماذا تقصد ان لديك V0 بدلا من Vee ؟
الطرف Vee للتحكم بالتباين اما ان توصله الى مقاومة متغيرة كما بالرسم او توصله الى الارضي لثبات التباين على اقصاه .

[zoro39]

السلام عليكم
طلبك سهل أخي يمكنك ان تقوم ربطها بسهولة تامة
هذا مثال مع الكود والصور التوضيحية:

http://elecnote.blogspot.com/2014/12...d-example.html
