التحكم بااليد ماتركس عن طريق الكومبيوتر ...على بركة الله

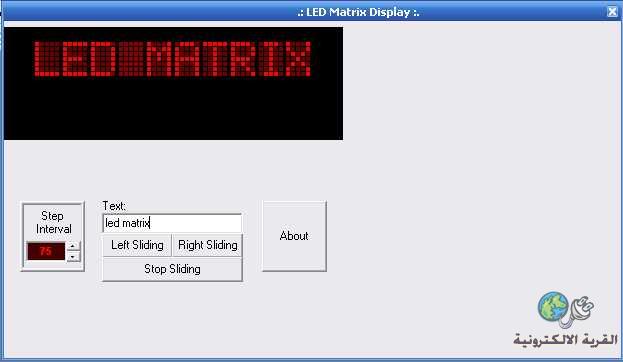

السلام عليكم ورحمة الله وبركاته  طبعاا الموضوع تم طرحه لمناقشته وتنفيذه انشالله و تم جمع بعض المعلومات المهمه التي انشالله وبعون من الله اولاا وثم بعون من بعض الاخوه وقد ارسلت لهم رسائل خاصه لمناقشة هذا المشروع وتنفيذه ..وسيتم تحقيق التحكم فى الماتركس بالكومبيوتر وذلك بجمع جهود المبرمجين (مبرمجين بيئة الويندوز وبيئه المتحكمات) والحمدالله تم التوصل الى نتائج ممتازه وسيكون تحقيق هذا المشروع بمساعدة الاخوه : خليل (ابومعاذ) ...الاخ حيدر علاج...ناصر احمد2...الاخ (lion)...كما اتمنى مساعده من الاخ احمد 50 ...ولاننسى الاستاذ القدير الذي بعون الله ثم هو عرفت هذا الطريق للبرمجه الاستاذ احمد سمير كما اني ارحب بكل الاخوة الراغبين بالمساعده والمشاركة فكره مبسطة طبعاا سيتم التحكم عن طريق البروتوكول RSS المسمى ب (DB9) والانترفيس سيكون بالفجوال بيسك 6 لعدة اسباب لاني افهمها وسهلة التعلم وسوف اشرح انشالله طريقة الاتصال بالتفصيل الماتركس تم صنعها يدوياا نوع 8*16 على هذا النحو ( 16 عمود سالب و 8 صفوف موجبه) ملاحظه مهمه جداا لاي شخص يريد ان يصنع ماتركس يدوياا وهي مشكله حصلت معي وهي انه عند الانتهاء من تجميع الماتركس وبعد التحقيق من التوصيلات لاحظت انه يوجد بعض الليدات تشتغل مع انك لم تعطيها موجب وسالب فسوف تلاحظ ذلك عندما توصل احد صفين من الماتركس بموجب وسالب (المفروض ما يشتغل اي ليد) ولكن سوف تلاحظ انه بعض الليدات اشتغلت بنور ضعيف نسبياا .. وهذا سببه التيار المرجعي والليد الذي له تيار مرجعي لا يصلح للماتركس ..والمشكله انك لما تشتري مجموعة ليدات فيجب ان يكون من بينها ليدات ذات تيار مرجعي كيف اعرف ان هذا الليد له تيار مرجعي.. بكل سهوله عن طريق الافو ..نضع الافوميتر على وضعية البزر(وهي وضعيه للدايود والتي من خلالها نكتشف الشورت) ..ثم نضع الطرف الموجب للافو على الطرف الموجب للدايود و طبعاا السالب للافو على السالب للدايود ونلاحظ الشاشه ....فاذا قرات الشاشه اي مقاومه فهذا يعني ان الليد له تيار مرجعي ولا يصلح للماتركس واذا لم تقرا الشاشه اي تيار مرجعي فهذا يعني ان الليد يصلح للماتركس .. ولكن هذا لا يعني ان الليد الذي له تيار مرجعي لا ينفع ..لا هو ينفع ولكن لا يصلح للماتركس فقط .والله تعبت حتى لاحظت و عرفت هذه المشكله وربما بعض الاخو المتخصصين فى الالكترونات (انا لست متخصص) لهم راي اخر خطوات المشروع : 1-نصنع الماتركس اولاا ثم نشغلها ونظبط اضائتها وما الى ذلك .. 2-نصنع الهاردوير الخاص بالتوصيل والمكون من الماكس 232 وملحقاته ونصله للبك والكومبيوتر سوف نتحقق من الهاردوير المخصص للارسال والاستقبال لوحده (هل هو يعمل او لا) لتفادي المشاكل لانه اذا وقعت مشاكل فسوف لا نعرف ما هي سبب المشكله تاره نقول المتاتركس وتاره نقول من دارة الاتصال وتارة نقول السبب من الكود ..فلذلك سوف نتحقق من كل هاردوير وكود على حده وثم نقوم بالتوصيل ما بينهم 3-بعد الانتهاء من توصيل الماتركس ونجاح التحكم سوف نبدا فى كيفيه توصيل ذاكرة خارجيه 24C02 مع البك ..وسادع ذلك للمبرمجين المختصين ..فانا ضعيف قليلاا فى برمجه البك من هذه الناحيه 4-وفى حالة نجاح كل هذه الخطوات سوف نعمل على تغيير نوعيه التوصيل وسييكون باليو اس بي وبعد ذلك نعمل على تكبير الماتركس متطلبات المشروع للاخوه المتحمسين للمشروع ويريدون المتابعه والتطبيق عليهم الاتي حتى نكون متوافقين فى المشروع بالكامل صناعة الماتركس بنفس الطريقه التي انا جمعتها ( 16 عمود سالب و 8 صفوف موجبه) حتى نتوافق فى التوصيلات تنصيب فجوال بيبسك 6 من هنا http://www.mediafire.com/?rb4bswbowkb7cmw برنامج ميكروسي وبروتس طبعاا بك نوع 16F877A ....ماكس 232.. ومكثفاته وبعض المقاومات طبعاا اما الباقي فهو معروف مثل داره التنعيم ومسجلات الازاحه وسنتطرق الى ذلك بالنسبه الى مسجلات الازاحه ساجعل النقاش لكم لكي نقرر هل سنتعامل مع 595مع 4017 اي ساجعل كيفية قيادة الماتركس لكم وانا معكم فى كل ما نتفق عليه طبعاا سنبدء بعد يومين من الان وذلك لكي نجهز كل المتطلبات ونسخن انفسنا ونراجع المعلومات لانه باذن الله لا مفر من قيادة الماتركس بالكومبيوتر ملاحظه اخيرة .. بالنسبه الى شرح تركيب هاردوير الاتصال فهو موجود بالقريه وبالتفاصيل ولو تطلب الامر سوف اشرحه وانا جاهز فى هذين اليومين للاقتراحات وبعد ذلك نبدا باذن الله وما التوفيق الا من الله سبحانة وتعالى السلام عليكم ورحمة الله وبركاتة التعديل الأخير تم بواسطة : lovevb6 بتاريخ 02-05-2012 الساعة 04:09 AM |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
مش ناوى يسيب الناس بالها يهدى شويه من التفكير فى الاسلاك والاكواد  وكمان هذه المره جاى بى فجوال بيزك على بركه الله والمهم ان الشرح يكون للمبتدئين زى توكلنا على الله جارى تنصيب الفجوال بيزيك
|
