كيف اوصل البردج والترانزفورما

[the myth]

كيف اقوم بتوصيل البردج

وايضا الترانزفورما طرف به سلكين والطرف الاخر به 3 اطراف فكيف اوصله

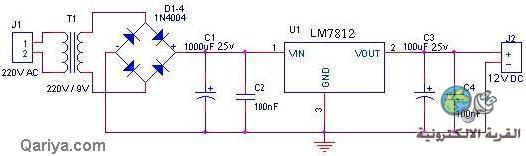

وهده رسمة الدائرة

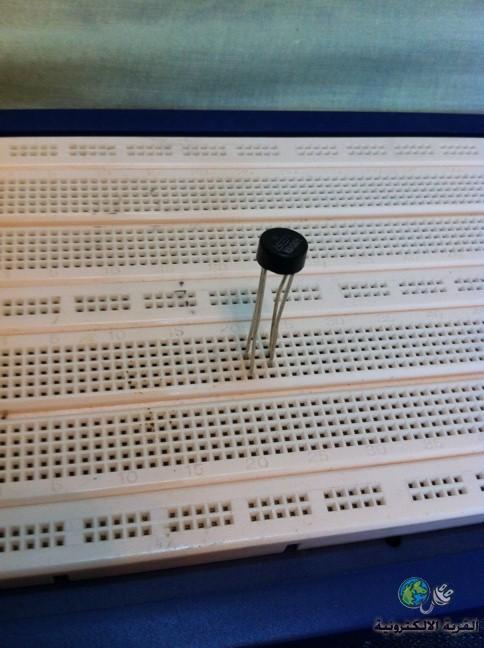

وهده صورة البردج

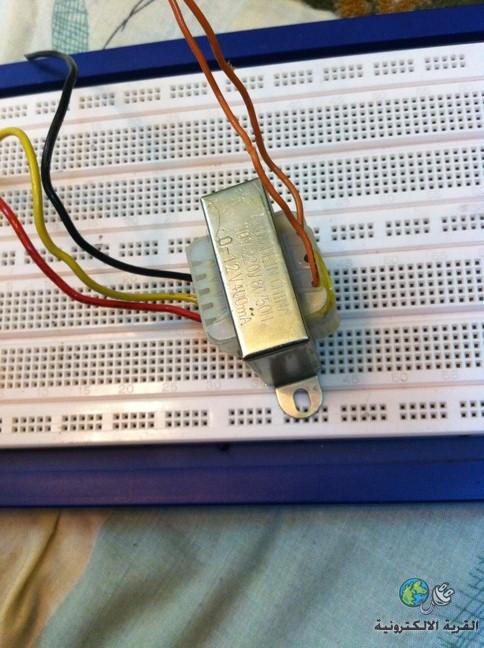

وهده صورة الترانزفورما

[فكروعلم]

الطرف الأحمر والأسود يوصل على 220 فولت الأطراف المقابلة التي بالون البرتقالي هي خرج 12 فولت توصل إلى الدارة الجسرية أي الموحدات والدارة الجسرية يكون مكتوب على أحد أطرافها موجب فالمقابل يكون سالب والطرفية الأخرين يوصلان إلى خرج المحول 12 فولت

[فكروعلم]

الدارة بها خطأ فالمحول خرجه 9 فولت ودارت التنظيم 12 فولت أي يجب أت يكون خرج المحول 12 فولت على الأقل

[dmostafa]

بالنسبة للترانسفورمر كما هو بهذة الصورة فمن جهة الطرفان فهو الخرج 0-12 فولت والجهة الاخرى ثلاث اطراف هى الدخل 110-0-220 فولت

جهة الخرج 0-12 فولت سيتم توصيلهم بالبريدج بالطرفين المرسوم عليهم رمز الفولت المتغير وان كنت لا تعرفه فهو مثل حرف ال s بوضعية مائلة

جهة الدخل سيتم توصيل طرفان فقط من الثلاثة وهما المعنيان بال 220 فولت ولتستطيع تمييزهم فهما الطرفان اللذان يقيسان اعلى قيمة مقاومه

[the myth]

ما الفائدة من المكثفين 100nf
وهل استطيع حذفها

[dmostafa]

نعم تستطيع حذفهما
