دارة منطقية

[فادي سنينة]

اريد دارة تعمل عملية منطقية لمدخلين ومخرجين :

سأكتبها بطريقة كلامية لمرحلة واحدة :
عندما يكون الدخل A فقط يكون الخرج A فقط
عندما يكون الدخل A و B يكون الخرج A فقط
عندما يكون الدخل B فقط ( لان الدخل A اولا ) يكون الخرج A فقط .

[حيدر علاج حسن]

هذه الدائرة فيها الخرج يعتمد على الدخل A اما الدخل B فهو غير مهم .. dont care

[فادي سنينة]

الدارة المنطقية مطلوبة للعداد 74192
والتي لها مدخلين عداد تصاعدي وتنازلي كما تعلم
المطلوب عند عمل العداد التصاعدي a قدوم امر b يعني اصبح عندي ab وذهاب الامر a ( يعني بقاء b فقط ) اريد بقاء الامر a لانه بدأ اولا ....

وعند بدء العداد التنازلي b يبقى الامر مفعلا حتى عودة العدادين لحالة الصفر مرة اخرى كالحالة a ...

[حيدر علاج حسن]

و الله يا اخي ما فهمت شيء ...
حاول صياغة السؤال بعبارات اخرى من فضلك .

[فادي سنينة]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

و الله يا اخي ما فهمت شيء ...
حاول صياغة السؤال بعبارات اخرى من فضلك .

باختصار :

عندي عداد تنازلي تصاعدي 74192
مدخل التصاعدي منفصل عن التنازلي
اريد عند دخول الاشارة للتصاعدي ويدخل اشارة التنازلي وتذهب اشارة التصاعدي ان يبقى التصاعدي هو الذي يعمل ..
واريد عند دخول اشارة التنازلي وتدخل اشارة التصاعدي وتذهب اشارة التنازلي ان يبقى اشارة التنازلي هي العاملة ..

[حيدر علاج حسن]

نعم الان واضح ....

[Imozar]

المشاركة الأصلية كتبت بواسطة فادي سنينة

باختصار :

عندي عداد تنازلي تصاعدي 74192
مدخل التصاعدي منفصل عن التنازلي
اريد عند دخول الاشارة للتصاعدي ويدخل اشارة التنازلي وتذهب اشارة التصاعدي ان يبقى التصاعدي هو الذي يعمل ..
واريد عند دخول اشارة التنازلي وتدخل اشارة التصاعدي وتذهب اشارة التنازلي ان يبقى اشارة التنازلي هي العاملة ..

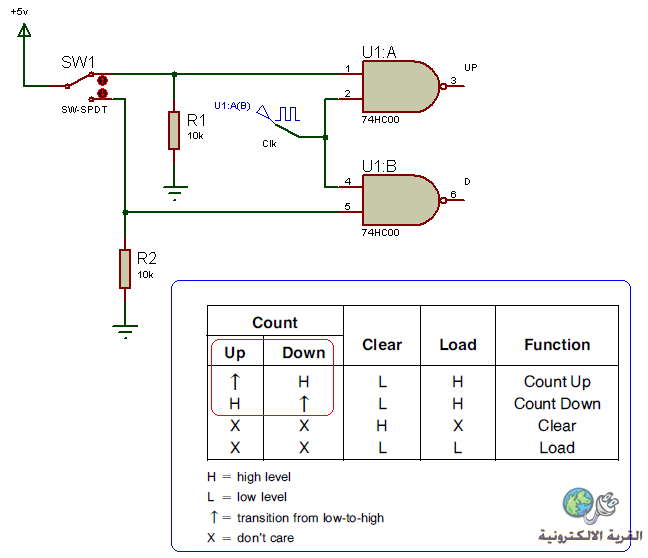

هذه طريقة لتشغيل العداد 74192 تصاعديا او تنازليا بحسب وضع السويتش
ومع الدائرة جدول تحديد اتجاه العد :
http://upload.qariya.info/images/qariya-46224da8e2.png
إذا كان هذا هو المطلوب .

[فادي سنينة]

دارة جميلة لكن :

اريد السويتش بطريقة الكترونية عن طريق الاشعة يعني مثل الماوس

وشكرا على الرد
