مؤشر حالة البطارية

[فكروعلم]

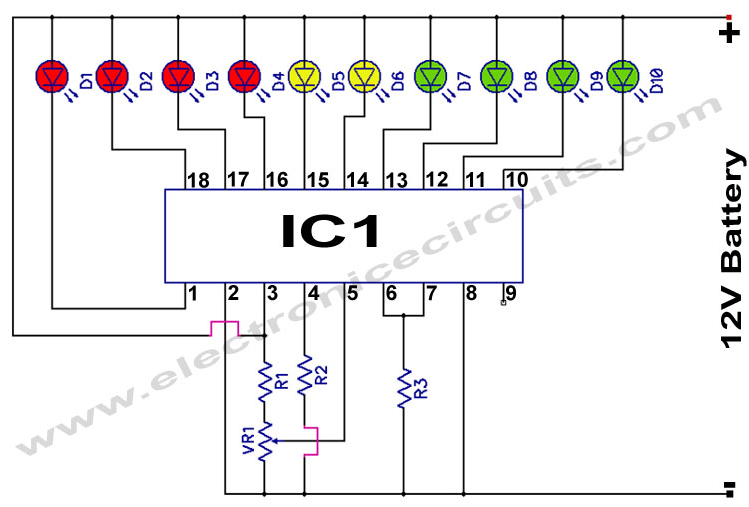

تعطي هذه الدارة حالة شحن البطارية

R1 56K
R2 18K
R3 3.9K
VR1 10K
IC1 LM3914

http://www.electronicecircuits.com/w...or-Circuit.jpg

[dmostafa]

مشكور على الدائرة

[aboooda]

أخي هل هذة الدائرة دقيق وعملي فعلا وهل تم تجربتها

[عبقرينو1]

مشكور اخى ولو فى مؤشر لبطاريه ليثيوم 1.6 فولت

[فكروعلم]

الدارة مجربة

[olmacall]

الشكر الجزيل أخي الكريم على الدارة الرائعة .

وسؤالي هل نستطيع تعديلها بحيث تعطي قياسات لجهود منخفضة، كما طلب الآخ السائل بتعديلها لقياس بطاريات ليثيوم بجهد أقل من 5 فولت .
والشكر الجزيل

[فكروعلم]

يمكن تعديلها عن طريق تغيير قيمة المقاومات وخاصة R1 قم بتخفيضها وجرب
