اخ محمود الترانزستور عباره عن ثلاث وصلات npn او pnp علما بان N = سالب P = موجب

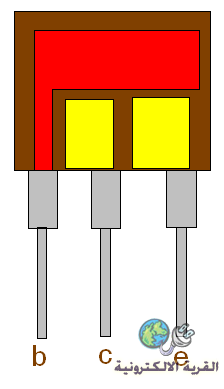

مثال لوصلات ال P , N داخل الترانزستور
واعذرني اخي علي الرسمه لاني استخدم الرسام
المنطقه الحمراء داخل جسم الترانزستور هي الوصله p
والمنطقتين الصفراء هم الوصله n
والمنطقه البنيه هي الماده السوداء التي يتكون منها جسم الترانزستور
اما الارجل فهي بالترتيب من اليسار الي اليمين القاعده ثم المجمع ثم المشع
يختلف ترتيب الارجل من ترانزستور لاخر
ولمعرفه الترتيب يمكنك مراجعه الداتا شيت
فيم يستخدم الترانزستور ؟
يستخدم في التكبير
ويستخدم في التحكم
للتمييز بين ترانزستور يستخدم كمكبر وبين اخر يستخدم كمفتاح للتحكم
يكون طرف المشع في اغلب دوائر المكبرات متصل مع مكثف ثابت او كيميائي
او مقاومه او الاثنين
ويكون طرف المجمع متصلا بترانزستور تكبير اخر وهكذا
اما طرف القاعده يكون متصلا بالاشاره المراد تكبيرها
لو عندنا دائره مكبر تم الكشف عن ترانزستور تالف بها يجب ان يستبدل الترانزستور باخر مثله تماما او مكافئ ذلك الترانزستور علما بانه يمكنك استخدام ترنزستورات اخري
علي حسب الاتي :
ان يكون النوع واحد اما pnp او npn
وان يكون اقصي تيار يخرجه الترانزستور او يتحمله علي اطرافه مقاربا لاقصي تيار للترانزستور التالف
وان يكون التردد مقارب للترانزستور التالف
وكل هذا يمكنك ايجاده في داتا شيت الترانزيستورات
اما عن استخدام الترانزستور كمفتاح
يمكنك معرفه ان كان هذا الترانزستور يستخدم كمفتاح ام ماذا عن طريق الاتي
ستجد ان طرف المشع متصل بالارضي وطرف المجمع متصل بريلاي مثلا او متصل بالشيئ المراد التحكم به
او العكس
وان يكون طرف القاعده متصلا بالجهد الذي سيتحكم في مرور التيار من المجمع الي المشع
اسف اخي علي الاطاله
واتمني ان يكون قد افادك شرحي وان شاء الله سوف اكمل الترانزستور كمفتاح غدا
لاني للاسف عندي امتحان غدا صباحا والحمد لله لم اذاكر ههههههههههه
ان كان هناك اخطاء في الشرح تم اكتشافها فهاذا لانني اشرح علي حسب ما درست
