وحدة تغذية منظمة 12 فولت 15 أمبير

[فكروعلم]

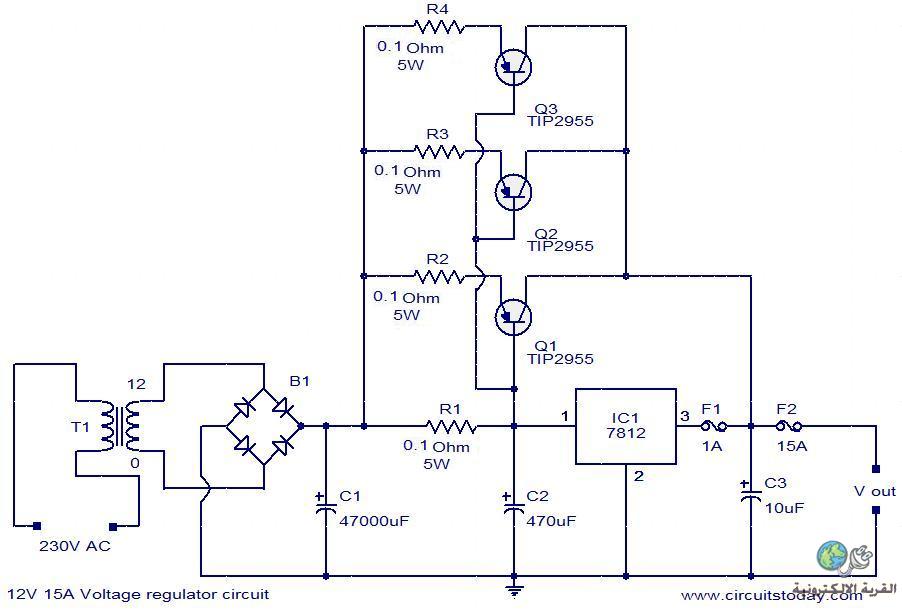

أقدم لأحباء القرية دارة وجدة تغذية منظمة 12 فولت 15 أمبير

http://upload.qariya.info/images/qariya-117d85c0bf.jpg

[dmostafa]

حاولت احلل الدائرة لكن للاسف لا اعرف ما هى العلاقة بين الثلاث ترانزستورات الموصلين مع بعضهم على التوازى والمتكاملة 7812 خصوصا وان خرج المتكاملة موصل مباشرة مع خرج الترانزستورات

نقطة اخرى هذة الترانزستورات p-n-p وعلى قاعدتها جهد موجب باستمرار وبالتالى فهى فى حالة قطع مستمر فكيف سيمر الجهد من المشع الى المجمع ليصل الى الفيوز 16 امبير كما هو موضح بالدائرة

[فكروعلم]

أنا مثلك كنت مشكك بالدارة ولكن بالتجربة غيرت نظرتي فقامت بالعمل بالشكل المطلوب

[ماجد عباس محمد]

هذه الدائرة من الداتا شيت للمتكاملة صفحة 10

و فكرتها بسيطة


عند سحب التيار من الحمل ، ستسحب المتكاملة نفس التيار"تقريبا" من المصدر وهو أساسا عبر المقاومة R1 ولهذا حسب الداتا شيت ستكون 3 أوم أو أكبر و ليست 0.1 أوم
عندما يصل التيار إلى قيمة 0.2 أمبير سيمون الجهد عليها = 0.2×3=0.6 فولت وهو كافى لأن تبدأ الترانزيستورات الأخرى فى التوصيل فيمر التيار عبر الباعث-مجمع إلى الخرج
بقيمة 0.1 أوم يجب أن يكون الحمل 6 أمبير ليتكون 0.6 فولت لتعمل الدائرة، لهذا فالدائرة ستعمل عند التيار العالى و عند أقل من 1.2 أمبير لكن بينهما قد لا يكون الأداء مثاليا

[dmostafa]

مهندس ماجد فى شرحك انه عندما يصل الجهد على R 1 الى 0.6 فولت ستبدأ الترانزستورات فى التوصيل ولكن العكس صحيح فبداية من 0.6 فولت فيما فوق ستبدأ الترانزستورات فى القطع لانها P-N-P

نقطة اخرى حتى لو كانت الدائرة تعمل بشكل صحيح فانها لن تستطيع تثبيت الجهد عند 12 فولت الا فى حالة ان يكون الحمل اقل من 1 امبير حتى تعمل المتكاملة ولكن اعلى من هذا سوف تعمل الترانزستورات بامرار جهد البريدج مباشرة الى الحمل دون تثبيت

[فكروعلم]

شكراً مهندس ماجد على الإيضاح

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة dmostafa

مهندس ماجد فى شرحك انه عندما يصل الجهد على R 1 الى 0.6 فولت ستبدأ الترانزستورات فى التوصيل ولكن العكس صحيح فبداية من 0.6 فولت فيما فوق ستبدأ الترانزستورات فى القطع لانها P-N-P

لاحظ اتجاه التيار من المصدر على اليسار إلى الحمل على اليمين وهذا يجعل الباعث emitter موجب بالنسبة للقاعدة Base أى القاعدة سالبة بالنسبى للباعث ولهذا يجب أن يكون PNP ليفتح

نقطة اخرى حتى لو كانت الدائرة تعمل بشكل صحيح فانها لن تستطيع تثبيت الجهد عند 12 فولت الا فى حالة ان يكون الحمل اقل من 1 امبير حتى تعمل المتكاملة ولكن اعلى من هذا سوف تعمل الترانزستورات بامرار جهد البريدج مباشرة الى الحمل دون تثبيت

لم تفهم الشرح جيدا
عند أي حمل سيكون تيار المتكاملى دوما أقل من 1 أمبير و لو زاد الخرج لأى سبب سيقل أو يتوقف تيار المتكاملة مما يسبب قفل الترانزيستورات و يمنع التيار من المرور ليعود الخرج للقيمة الصحيحة و العكس بالعكس

[dmostafa]

شكرا مهندس ماجد
