مساعدة فى دائرة اتو شارج

[uosef_001]

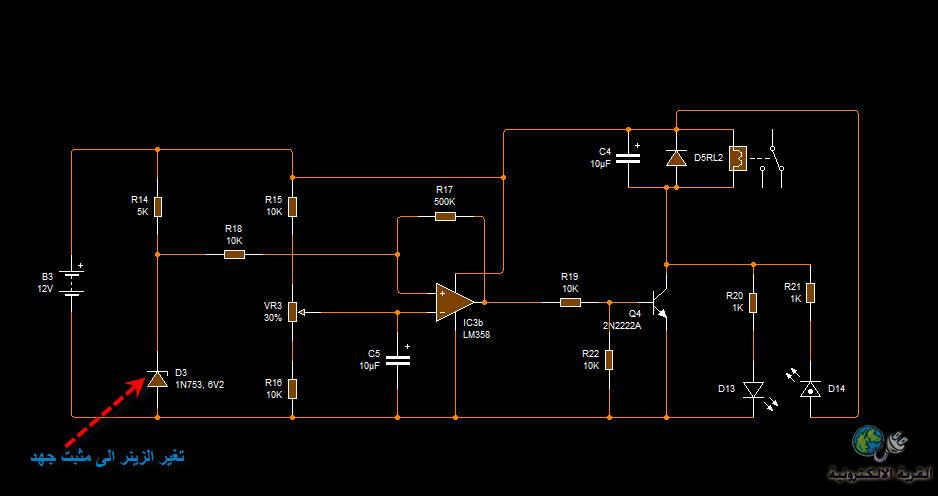

عملت الدائرة لى فى الصورة
وقابتلني مشكله انه الزينر الديود 6 فولت بيتلف اكثير غيرته 4 مرات وبرده بيتلف لا اعرف شو السبب
لكن عايز اغيره الان الى منظم جهد 6 فولت
بس مش عارف كيف بيتم تركيبه بدل الزينر
فياريت تساعدوني

ملاحظة:
الاي سي المستخدمة 741 مش الموجودة بالصورة

[فكروعلم]

لا يوجد بالدارة أي سبب يتلف الزينر تأكد من قيمة R14 ما إذا كانت 5كيلو أوم أو أن هناك شورت بالدارة راجع التوصيلات

[uosef_001]

المشاركة الأصلية كتبت بواسطة فكروعلم

لا يوجد بالدارة أي سبب يتلف الزينر تأكد من قيمة R14 ما إذا كنت 1 كيلو أوم أو أن هناك شورت بالدارة راجع التوصيلات

والله لا اعلم سبب التلف
بس لى بيحصل انه الريلاى بيشتغل ولم اغير المقاومة المتغيرة ما بيفصل وان فصل بلاقي الليدن اشتغلوا مع بعض ولم اغير تاني بلاقي الزينر تلف ومش واحد اكثر من مره تلف معي
بعدين المقاومة 14 قيمتها 5 كيلو مش 1 كيلو

[uosef_001]

انا طبعتها لحالها دائرة الاتو شارج حتى اقدر اعرف من وين المشكلة
وبعد عناء اعرفت انه لى كان يتلف الزينر حتى فى الدائرة لى لواحدها بيتلف برده

[فكروعلم]

أسف لقد عدلت الرد قرئتها 1 بدل 5 أسف ترككيب المنظم سهل

[uosef_001]

المشاركة الأصلية كتبت بواسطة فكروعلم

أسف لقد عدلت الرد قرئتها 1 بدل 5 أسف ترككيب المنظم سهل

طيب ياريت تدلنى كيف اركبه


وممكن تعطيني الاسباب لى بتخلى الزينر يتلف
هل مثلا اغير قدرته الى 1 وات او اخلي امبيره اعلى من هيك
وبجد حيرتني الدائرة رغم انها غير معقدة

[فكروعلم]

لا يوجد سبب يجعل الزينر يتلف لأن أضعف مقاومة موصولة ألبه 5 كيلو تأكد من التوصيل وأذا أردت كيف توصل منظم الجهد فأنا جاهز

[فكروعلم]

أمسك منظم الجهد والكتابة اللي عليه بإتجاك فالطرف الذي على يسارك هو الموجب والطرف النصفي هو السالب والطرف الأخير هو المخرج أي صل الطرف الموجب من منظم الجهد إلى الجهد الموجب والسالب إلى السالب والمخرج إلى نقطة إلتقاء المقاومة 14 مع المقاومة 18
