مطلوب كورس فى قراءة المخططات الالكترونية

[محمود زكريا]

دعوة لكل المهندسين والفنيين فى المنتدى للمشاركة بخبراتهم ومعرفتهم فى
تناول قراءة المخططات الالكترونية بالدراسة والتحليل وكيفية استخلاص كافة المعلومات من المخطط وكيفية استخدامه كمرشد للفنى فى عملية الصيانة [FONT="Arial"][

[ماجد عباس محمد]

أخى
فى أول هذه السلسلة تجد الرد
شرح الدوائر الإلكترونية و تصميمها

الأصوب أن نعرف مم تتركب كل دائرة فالوحدات قليلة مثلا مكبر أو مفتاح أو مهتز
لكن من الممكن وضعها بالآف التركيبات لعمل مليارات الدوائر ولا يجدى شرحها فلن نشرح 0.000001% منها
كل دائرة تتكون من وحدات بنائية وهى لا تتغير - المهم أن تعرفها لتستطيع فصلها من باقى الدائرة فتحدد دورها ثم التالية فالتالية وهكذا

[محمود زكريا]

شكرا لاهتمامك والرد يا بشمهندس ماجد
ولكن انا طرخت الموضوع ده عشان اعرف استفيد من المخططات المرفقة
الاختصارات وقيم الفولت وهكذا ... وياريت تساعدنى ومهندسين القرية الافاضل

[ماجد عباس محمد]

أخى

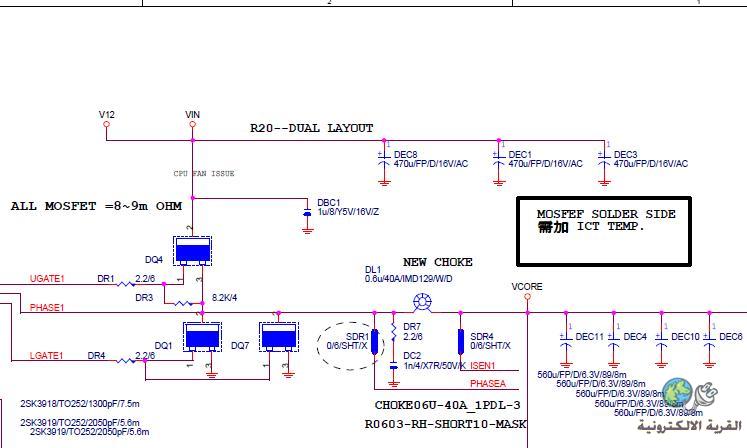

شرح هذه الدائرة تجده فى كتالوج الشركة المصنعة فهذا جزء من دائرة جهاز لا تعلم ما دورها و لا ما تقوم به
هذه الدائرة تحتوى تغذيى 12 فولت مستمر و 3 ترانزيستورات MOSFET
DQ4 توصل 12 فولت للخرج عندما تكون الإشارة UGATE1 موجبة
لو الإشارة LGATE1 موجبة سيتصل PHASE1 بالأرض فن خلال الترانزيستورن الآخرين معا
أكثر من هذا فمجموعة مرشحات من مقاومات و مكثفات و ملف و بعض الأشياء الغامضة
