اقتباس:
المشاركة الأصلية كتبت بواسطة حيدر علاج حسن
السلام عليكم ...
لدي مشروع متوقف على تحويل التيار المتناوب ( 0 الى 5 ) امبير الى جهد مستمر ..
قيمة الجهد ليست مهمة لكن المهم ان تكون العلاقة خطية بين التيار و الجهد الخارج ...
مع جزيل الشكر ...
|
أخى

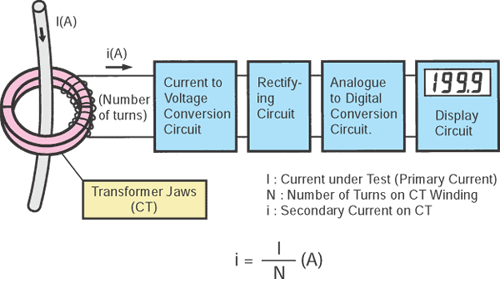

لم تذكر التردد لكن لو كان 50 ذ/ث ففى السوق محول تيار ستجد صورته هنا
المحولات -الترانسفورمر- والدوائر الإلكترونية
و يمر السلك بداخله و المفترض أنه يحول تيار لكننى دوما استخدمه أيضا كرافع للجهد فقط يجب تحميله بمقاومة صغيرة 10 أوم مثلا لتحل محل المقياس
لو التردد عالى يمكنك استخدام واحد فرايت و أيضا صورته فى السلسلة
أيضا هناك طريقة أخرى هى وضع مقاومة صغيرة مثلا 0.1 أوم أو أقل ثم تكبر الجهد عليها بمكبر عمليات للقيمة المناسبة
فى جميع الأحوال يجب تقويم الخرج بدايودات مناسبة من حيث التردد
