[airone234]

السلام عليكم وحمة الله وبركاته
عندي 2تيرموستات من فضلكم كيف تتم عملية التوصيل

مساعده في طريقة تركيب2 ثرموستات ديجتال من نوع

1- every control fk200A N7V001
2- STC-8000B


وشكرا

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة airone234 السلام عليكم وحمة الله وبركاته عندي 2تيرموستات من فضلكم كيف تتم عملية التوصيل مساعده في طريقة تركيب2 ثرموستات ديجتال من نوع 1- every control fk200A N7V001 2- STC-8000B وشكرا

بسم الله الرحمن الرحيم


تحية احترام


ممكن صوره للثرموستات من جهة التوصيل لكي يتم رسم طريقة التوصيل



ابو احمد

[airone234]

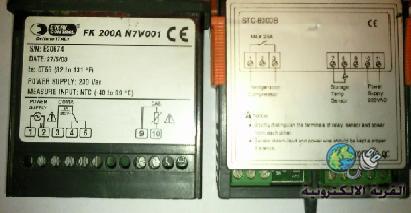

السلام عليكم هذه صور للثرموستات
+مكان السوندا ومكان المصباح
شكرا جزيلا
ابو احمد
<a href='http://upload.qariya.info/images/qariya-14f043a9b9.jpg' rel="nofollow" target='_blank' ><img src='http://upload.qariya.info/thumbs/qariya-14f043a9b9.jpg' border='0' alt='مركز رفع الصور القرية الالكترونية'></a>

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة airone234 السلام عليكم هذه صور للثرموستات +مكان السوندا ومكان المصباح شكرا جزيلا ابو احمد <a href='http://upload.qariya.info/images/qariya-14f043a9b9.jpg' rel="nofollow" target='_blank' ><img src='http://upload.qariya.info/thumbs/qariya-14f043a9b9.jpg' border='0' alt='مركز رفع الصور القرية الالكترونية'></a>

بسم الله الرحمن الرحيم


تحية احترام

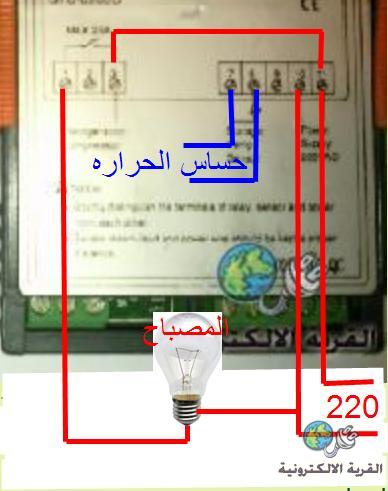

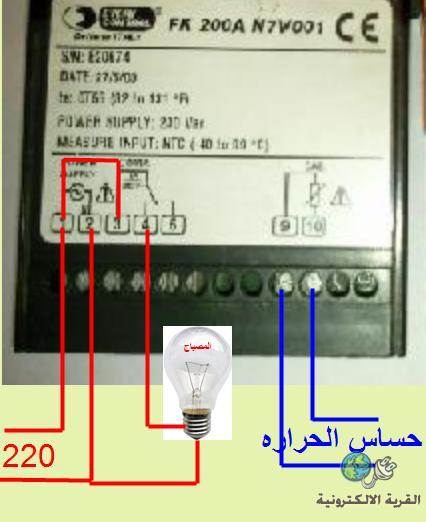

ادناه صورتين لطريقة ربطهما :-






مع ملاحظة ان الثرموساتين يعملان على 220 فولت(لان الكتابه صغيره لم استطع تميزها)


ابو احمد

[airone234]

شكرا اخي الكريم على المجهود

[baby01]

السلام عليكم

اضافة بسيطة وممكن الاخ ابو احمد يصحح المعلومة
اعتقد انك من الافضل استخدام ريلي من نوع Solid state relay
لأن الديجيتال ثرموستات به ريلي داخلي لكنه صغبر ولا يستطيع التعامل مع التيار الكبير فقط عليك الحذر وان تعرف ما هي قوة الجهاز الذي سيربط مع الثرموستات .

موفق ان شاء الله

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة baby01 السلام عليكم اضافة بسيطة وممكن الاخ ابو احمد يصحح المعلومة اعتقد انك من الافضل استخدام ريلي من نوع Solid state relay لأن الديجيتال ثرموستات به ريلي داخلي لكنه صغبر ولا يستطيع التعامل مع التيار الكبير فقط عليك الحذر وان تعرف ما هي قوة الجهاز الذي سيربط مع الثرموستات . موفق ان شاء الله

بسم الله الرحمن الرحيم


تحية احترام


الف شكر على المداخله baby01 ولكن :-
Solid state relay يحتاج تجهيز فوليته على الاقل 5 فولت وان كلا النوعين اعلاه فيه مفتاح فقط؟؟
وان كلا الثرموستاتين اعلاه يمكنهما قياده حمل 5 امبير وهوكافي جدا لتطبيقاتنا في المفاقسه المنزليه


ابو احمد

[baby01]

السلام عليكم

الف شكر للمعلومات القيمة اخي ابو احمد

وعندي سؤال . هل المعلومات التي اوردتها تنطبق على الترموستات في الرابط

All-purpose-Temperature-Controller-STC-1000-

وايضا هذا

Automatic Digital Temperature Controller Thermostat

وهل ربطهما يتم بنفس الطريقة المشروحة في الموضوع

الف شكر

اخوك أبو أحمد

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام الف شكر على المداخله baby01 ولكن :- Solid state relay يحتاج تجهيز فوليته على الاقل 5 فولت وان كلا النوعين اعلاه فيه مفتاح فقط؟؟ وان كلا الثرموستاتين اعلاه يمكنهما قياده حمل 5 امبير وهوكافي جدا لتطبيقاتنا في المفاقسه المنزليه ابو احمد
