العازل ثلاثي الحالات

[air-man001]

السلام عليكم و رحمة الله وبركاته

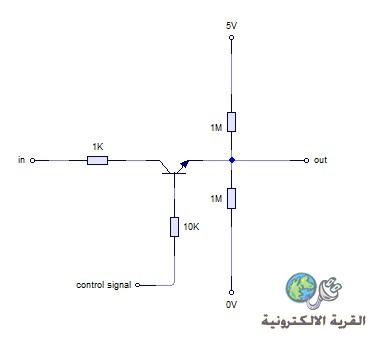

قمت بتصميم عازل ثلاثي الحالات




طبعاً حسب فهمي المتواضع إذا كان صحيح فأرجو الفائد للجميع

و إذا كان خطأ فأتمنى التصحيح .

ما فهمته هو كما يلي:

الصفر المنطقي من 0 فولت إلى 0.4 فولت

و الواحد المنطقي من 2.4 فولت إلى 5 فولت

و ما بين 0.4 و 2.5 هذي حالة ثالثة

طبعاً تم تصميم الدائرة و تنفيذها على برنامج Circuit Wizard

فلا أدري هل ستعمل الدائرة في الواقع أم لا !!!!!

[ماجد عباس محمد]

معذرة لم تذكر دور control signal هنا أو دور كل من المدخلين
ثانيا ما دمت تقول عازل فالخرج يجب الا يتأثر بتغير الدخل و هذه الدائرة الخرج فيها مرتبط كليا بالدخل

العازل التقليدى المعروف ذو الثلاث حالات مشروح فى الرابط التالى ، رجاء التوضيح ما الهدف من هذه الدائرة الجديدة

http://www.qariya.com/vb/showthread.php?t=85647&page=4

فى المشاركة رقم 29

[air-man001]

أستاذ ماجد

المقصود من الدائرة هو tri-state buffer

عندما يكون control signal = 1

الخرج يساوي الدخل

يعني 5 فولت أو صفر فولت

و عندما يكون control signal = 0

الخرج يصبح حالة ثالثة

يعني 2.4 فولت سواء كان الدخل 5 فولت أو 0 فولت

طبعا في المحاكاة بالبرنامج يؤدي الغرض تماماً ولكن كتطبيق واقعي لا أدري.



هذا شيء


الشيء الثاني أشكرك على الرابط فهو كنز بحق و مرجع غني بالمعلومات أهنيك على مجهودك القيم.

[ماجد عباس محمد]

لهذا كان سؤالى فهذه الدائرة ستسبب هبوط فى جهد الخرج مقداره 1 فولت لكل حمل 1 مللى أمبير مما يجعل هناط فارق بين الدخول و الخروج
أيضا وضع مرحلة تالية لهذه المرحلة سيجعل الهبوط متراكم أى 2 فولت فيكون الخرج 3 فولت فقط
المرحلة الثالثة ستخرج 2 فولت أى لن تعرف هل هو صفر أم 1
لهذا فدوما تجد الخرج مكون من 2 ترانزيستور لتفادى هذا العيب

[air-man001]

أستاذي ماجد أنت لست مشرف قسم الإلكترونيات فقط بل أمير الشبكة العنكبوتية بأسرها

يا جماعة الخير ألا يوجد زر للتقييم في هذا المنتدى؟؟؟؟

[ماجد عباس محمد]

شكرا جزيلا أخى الفاضل
يوجد زر للتقييم

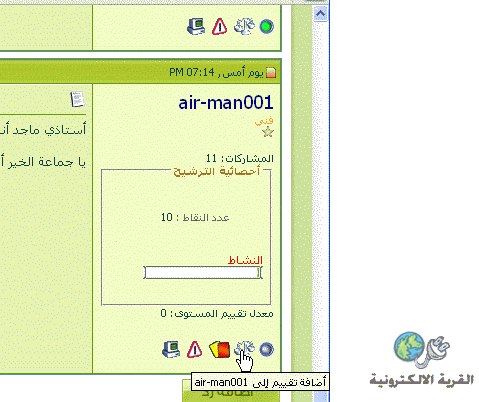

أسفل يمين كل رد تجد خمسة أزرار وهذه صورتها - بوضع المؤشر على كل منها تعرف دوره

[air-man001]

أعلم ذالك ولكن ردودك أنت لا يوجد بها زر التقييم للأسف.
