دائرة مجس منطقى بشاشة رقمية

[محمود عطية]

السلام عليكم
هذة المرة دائرة مجس منطقى أيضا لكن بشاشة رقمية .
عندما يكون دخل المجس واحد منطقى ( HI ) يضئ الليد الأحمر و تظهر الشاشة رقم واحد (1) .
عندما يكون دخل المجس صفر منطقى (LOW) يضئ الليد الأخضر و تظهر الشاشة رقم (O ) .
هذا هو رابط الدائرة.

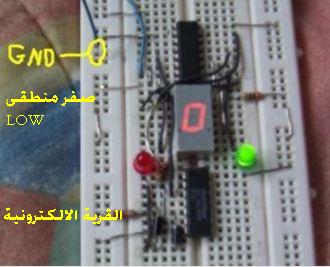

الدائرة فى حالة الصفر المنطقى.http://upload.qariya.info/up06/1Low.jpg
الدائرة فى حالة الواحد المنطقى .
http://upload.qariya.info/up06/High.jpg
محمود عطية مصطفى
مؤمن للالكترونيات الصناعية
تصميم _تصنيع _صيانة
الدوائر الالكترونية
الاسكندرية _مصر
0123492245
MOAMEN_ELEC*YAHOO.COM

[aslam]

شكرا علي الدائره الجميله
ولكن فيما يستخدم هذا المجس

[محمود عطية]

عزيزى اسلام سلام الله عليك
الدوائر المنطقية أو الرقمية لها حالتين اما واحد أو صفر (hi-low) و هذا المجس يظهر لنا حالة خرج الدائرة اذا كانت صفر أو واحد أو متغيرة .:can: :xlve:

[فهد المنصور]

http://www.qariya.com/modules.php?na...howpage&pid=79

:can:

[زيدان العبسي]

دائرة مفيدة جداً
ومشكور عليها
وتحياتي لك

[محمود عطية]

المشاركة الأصلية كتبت بواسطة Fahad

http://www.qariya.com/modules.php?na...howpage&pid=79

:can:

السلام عليكم
لا أستطيع الا أن أدعوا الله لك أن يجزيك بكل خير :xlve:

[fig1700]

thanks you interst for electronics engineering م.محمود عطية

[محمد بشير محمد]

السلام عليكم ورحمه الله وبركاته
شكرا على الدائرة
