عااااااااااااجل مشروع من مستمر إلى متناوب

[scorpion198811]

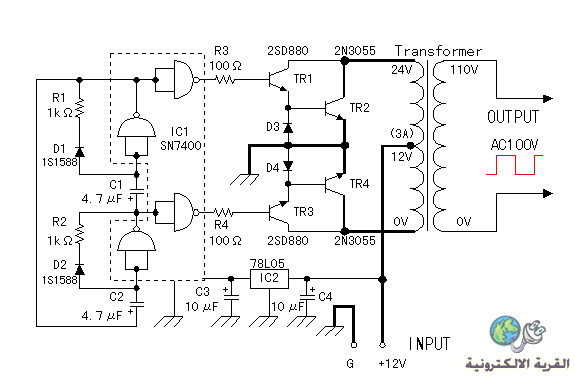

لدي مشروع قالبة من مستمر إلى متناوب وقد رسمت الدارة وطبعتها ولحمت العناصر ولكن الدارة لا تعمل. اكتشفت أن الدارة تصميمها خاطئ ولا أمتلك وقت لتغييرها فهل من أحد يستطيع مساعدتي في كيفية حل هذه المشكلة ؟ المشكلة أن بوابات الناند لا تغير من إشارتها. اريد فقط معرفة كيفية حل هذه المشكلة وشكرا

[scorpion198811]

[فكروعلم]

كيف أكتشفت أن تصميمها خاطئ

[ماجد عباس محمد]

أولا - هل وصلت الطرف 14 بالموجب +5فولت و الطرف 7 السالب بالأرضى صفر فولت؟
المشكلة بعد ذلك أنها قد تتغير و تعمل لكن 7400 لا تمد بتيار يكفى لكى يكون الحمل كبيرا
