[jamillaitou]

السلام عليكم ورحمة الله تعالى وبركاته
إخواني الاعزاء يشرفني ان افتح هذا الموضوع الذي انا في صدد إنهائه وهو مشروع تخرجي واتمني ان افيدكم إنشاء الله واستفيد منكم

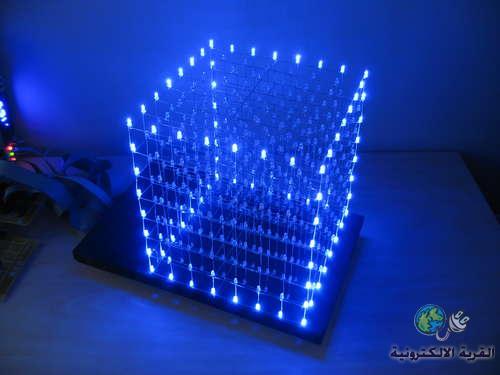

هذي هيا صورة المشروع
http://upload.qariya.info/images/qariya-5fb763bd3f.jpg

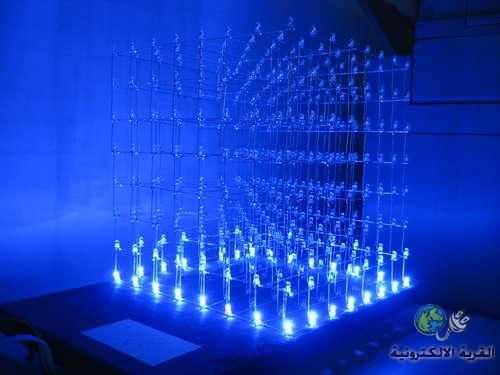

او هذي
http://upload.qariya.info/images/qariya-301ff4935b.jpg
وهذي هيا schemma

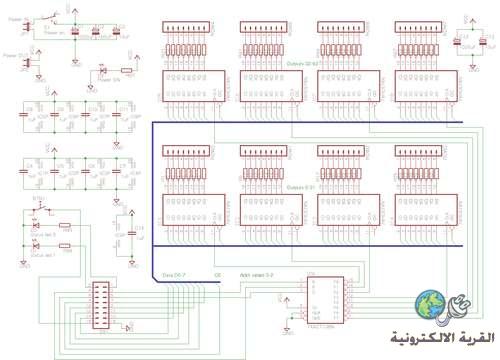

اللوحة الاولى
http://upload.qariya.info/images/qariya-edc295fc6f.jpg

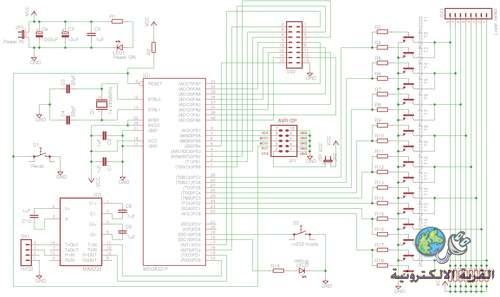

اللوحة الثانية
http://upload.qariya.info/images/qariya-1bbd8c4ca8.jpg
والسلام عليكم ورحمة الله

[3bkarino medo]

هذا هو طلبك لكن للاسف بالانجليزيه
http://www.instructables.com/id/How-...glish-version/

وهذا كتاب يشرح كيفيه التصميم
http://www.google.com.eg/url?sa=t&rc...7VAR1IwZ0qkOUg

[jamillaitou]

اقتباس المشاركة الأصلية كتبت بواسطة 3bkarino medo هذا هو طلبك لكن للاسف بالانجليزيه http://www.instructables.com/id/How-...glish-version/ وهذا كتاب يشرح كيفيه التصميم http://www.google.com.eg/url?sa=t&rc...7VAR1IwZ0qkOUg

السلام عليكم
انا في أخر خطوة من هذا المشروع حيث قمت ببناء الدارتين وإنجاز طبقات المكعب 8 باستعانتي بهذا الكتاب
http://www.instructables.com/id/Led-Cube-8x8x8/
طرحت هذا الموضوع من اجل المناقشته وفهمه وتبادل المعلومات بين كل مهتم
واسأل الله ان تعم الفائدة على الجميع
وشكرا

[adelmovis]

السلام عليكم و رحمة الله و بركاته
لقد قمت ببناء هذا المشروع و انا اضع عليه المسات الاخيرة و ان شاء الله نهاية هذا الاسبوع اجربه
و هذه صور لما انجزت

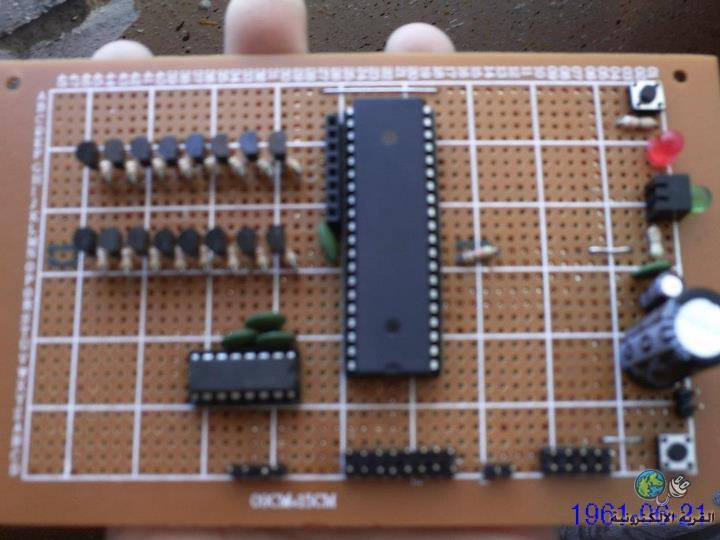

http://upload.qariya.info/images/qariya-45fdb9926e.jpg

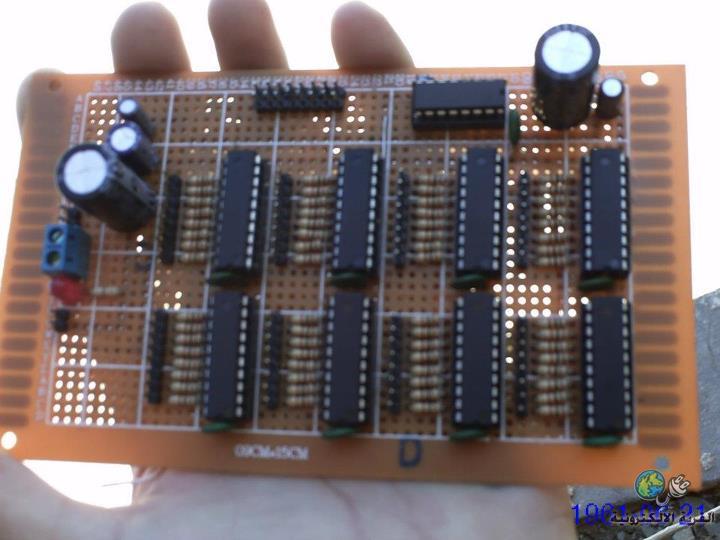

http://upload.qariya.info/images/qariya-e455a45cfb.jpg وهذا المكعب

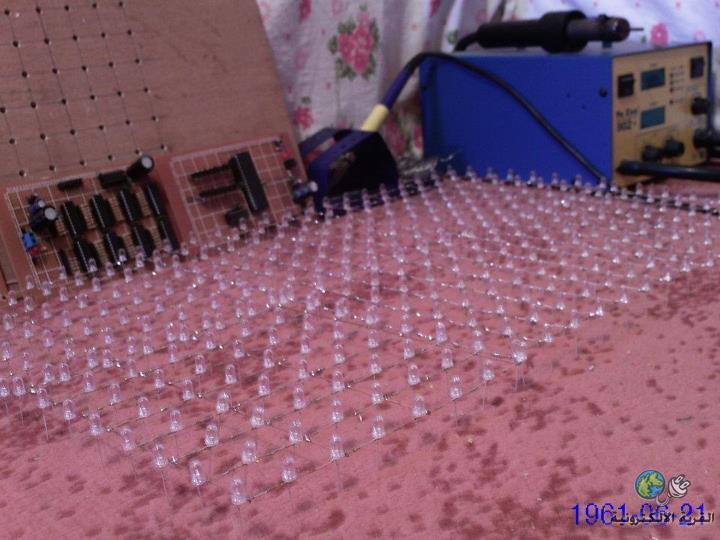

http://upload.qariya.info/images/qariya-f4adfdfa11.jpg

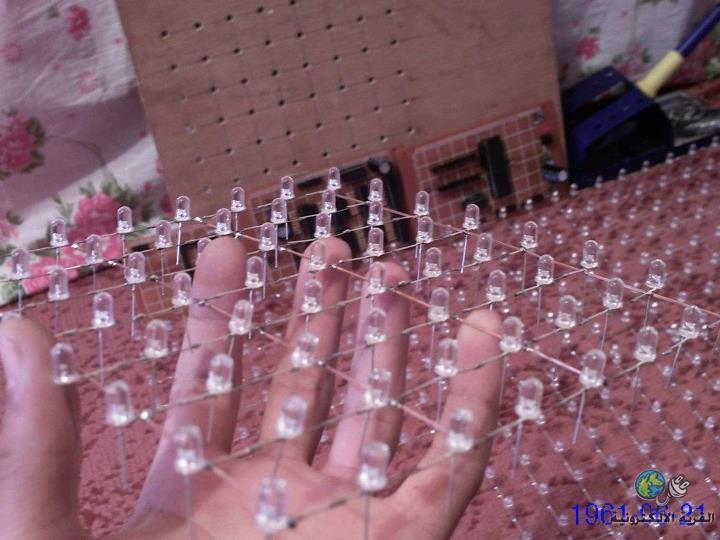

http://upload.qariya.info/images/qariya-9673e71828.jpg
ومن اراد الاستفسار انا موجود في خدمتكم
والسلام عليكم

[lovevb6]

السلام عليكم

ماشالله عليكم ياشباب

ولكن ياريت احدكم يبدا بشرح المتكاملات المستعمله والكود والداره بارك الله فيكم

[3bkarino medo]

اقتباس المشاركة الأصلية كتبت بواسطة jamillaitou السلام عليكم انا في أخر خطوة من هذا المشروع حيث قمت ببناء الدارتين وإنجاز طبقات المكعب 8 باستعانتي بهذا الكتاب http://www.instructables.com/id/Led-Cube-8x8x8/ طرحت هذا الموضوع من اجل المناقشته وفهمه وتبادل المعلومات بين كل مهتم واسأل الله ان تعم الفائدة على الجميع وشكرا

بارك الله فيك اخي
لاكن هل يمكنك توضيع فكره توصيل الليد بهذه الطريقه حيث انني بحثت ولم اجد ما يفيد
وذا كان يوجد مخططات

[jamillaitou]

اقتباس المشاركة الأصلية كتبت بواسطة 3bkarino medo بارك الله فيك اخي لاكن هل يمكنك توضيع فكره توصيل الليد بهذه الطريقه حيث انني بحثت ولم اجد ما يفيد وذا كان يوجد مخططات

السلام عليكم
اخي الكريم
هذا المكعب يتكون من 64 عمود و 8 طباقات ويكون توصيل اليدات على الشكل التالي:
1 - ثني جميع اطراف الكاثود 90 درجة
2 - توصيل جميع اطراف الكثود لكل طبقة مع بعض
3 - توصل جميع اطراف الانود لتشكيل الأعمدة
وفي لنهاية نحصل على64 عمود( انود ) و 8 طبقات كثود
توضيح بسيط
http://upload.qariya.info/images/qariya-d51fcbc255.jpg
السلام عليكم

[adelmovis]

السلام عليكم و رحمة الله تغالى و بركاته
بعد ايام قليلة ان شاء الله سابدا في شرح خطوات انجاز هذا المشروع و مع الصور
و من لديه اي معلومة او فكرة الرجاء ان يشاركنا بها ولو باعطاء فكرة بسيطة
