التحكم في SCR لقنطرة ac/dc

[ridhafor]

السلام عليكم

اود من خبرائنا في هذا المنتدى مساعدتي في هذا المشروع الا و هو التحكم في ثايرستور قنطرة ثلاثية الاطوار لتحول من التيار المتردد الى المستمر

Three Phase SCR Driver
with half-control topology

و هذا الشكل هو القنطرة التي اريد التحكم فيها بواسطة مقاومة متغيرة ( اي التحكم في زاوية القدح و تبديلها )

[فكروعلم]

التوضيح أكثر لو سمجت

[ridhafor]

اريد التحكم في T1 و T2 و T3
و ذلك لتحكم في جهد الخرج من القنطرة

[فكروعلم]

هل تريد التحكم في الثلاث ثايرستورات بنفس القيمة

[ridhafor]

نعم بقيم ثابتة اي زاوية قدح T1 تساوي زاوية قدح T2 و T3
ولكن أريد التحكم في هذه الزاية لتغييرها على حساب اي جهد خرج اريد

[فكروعلم]

هل تريد التحكم بسرعة محرك

[فكروعلم]

لماذا لا تقوم بإستبدال الثايرستورات الثلاث بثلاث موحدات فينتج معك حهد مستمر من ثلاث فازات ثم توصل ثايرستور واحد وتتحكم بزاوية فتحه بدل من التجكم بالثلاث ثايرستورات

[فكروعلم]

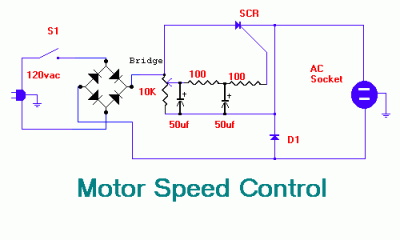

ربما هذه الدارة تفيدك

http://upload.qariya.info/images/qariya-9fb8a9d7e7.gif
