الاخوه الكرام
بعد التحيه
تم التفكير بعمل اربع اشاره مرور متطوره علي ان تكون كل اشاره مرور تحتوي علي اشارات الاضواء الاحمر و الاصفر و الاخضر مع وجود ثلاث 7 segments display لكل اشاره للعد.



و لعمل الدائره يتطلب:-

1. يستخدم اربع مايكروكنترولر للتحكم بكل اشاره من نوع PIC16F84A.
2. يستخدم برنامج ( كود) واحد للاربعه ميكروكنترولر و سوف يكتب بلغه الميكرو سي.
3. سوف يتم اختبار البرنامج علي البروتس.
4. وظيفه 7 segments التوقيت الزمني اي العد تازليا عند الاشاره الخضراء و العد تنازليا عند الاشاره الحمراء و العد تنازليا عند الاشاره الصفراء.

للتوضيح عندنا اريع اتجاهات لكل جهه سوف يوضع الاشارات الضوئيه( الاحمر و الاصفر و الاخضر ) بجانب عداد زمني للعد.

حد فاهم حاجه؟
ياريت اللي مش فاهم يرد علي باستفساره لاكمال الموضوع
انتظر الرد و المشاركه

[hanimaiz]

ممكن نضع صوره البروتس علي المشروع
لكن استبدلت نوع الميكروكنترولر ب PIC16F887A
و سوف يتم شرح الكود خطوه بخطوه
لو حد عايز يسأل انا موجود

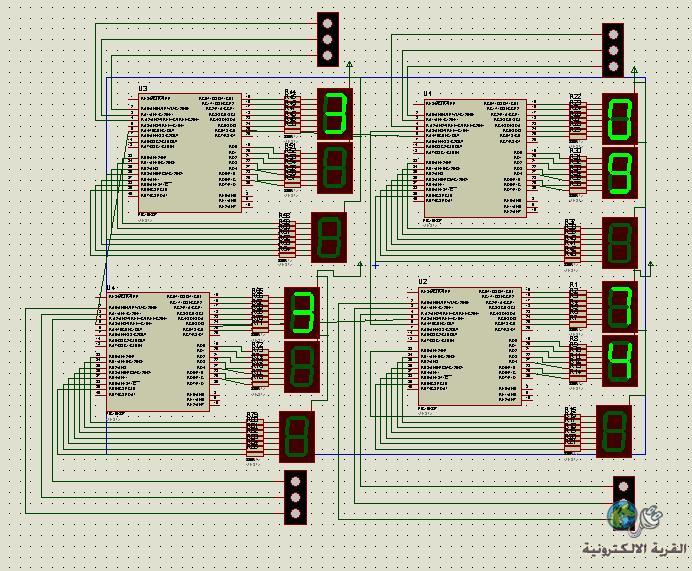

و الصوره بالاسفل علي برنامج البروتس
http://upload.qariya.info/images/qariya-ce1113b78f.jpg

[Tico]

شكرا على الفكرة
كنت اتمنى لو كان المشروع بمتحكم واحد أو بمتحكم واحد + ديكودر مثل 7447 او 4543 او 4511
مع الشرح .

[hanimaiz]

اقتباس المشاركة الأصلية كتبت بواسطة Tico شكرا على الفكرة كنت اتمنى لو كان المشروع بمتحكم واحد أو بمتحكم واحد + ديكودر مثل 7447 او 4543 او 4511 مع الشرح .

تم التفكير في البدايه بمشروع بمتحكم واحد لكن هناك ميزه في استخدام اربع مايكروكنترولر و هي تقليل عدد الاسلاك الممدده.
و عند تطبيق العملي لمتحكم واحد فقط للدائره سوف يتم توصيل اسلاك كثيره الي الاشارات الضوئيه و ال 7 segmant display.
تخيل ان كارت التحكم بمكان واحد و سوف تمد علي الاقل 200 متر اسلاك الي الاشارات.
ايهما ارخص ؟
مع العلم ان المتحكم الواحد اسهل
هذا رئي

[Tico]

1- متحكم واحد: اقل من 30 توصيل باستخدام تقنية Multeplexing
2- إذا كان لابد 4 متحكمات فإن PIC16F628A او شبيه له كافي للمشروع باستخدام نفس التقنية المذكورة.
الكفلة اقل.
مجرد رأي والقرار لك.

[hanimaiz]

سوف يتم اغلاق الموضوع
لعدم التفاعل

[abdullah.jlal]

[IMG][/IMG]

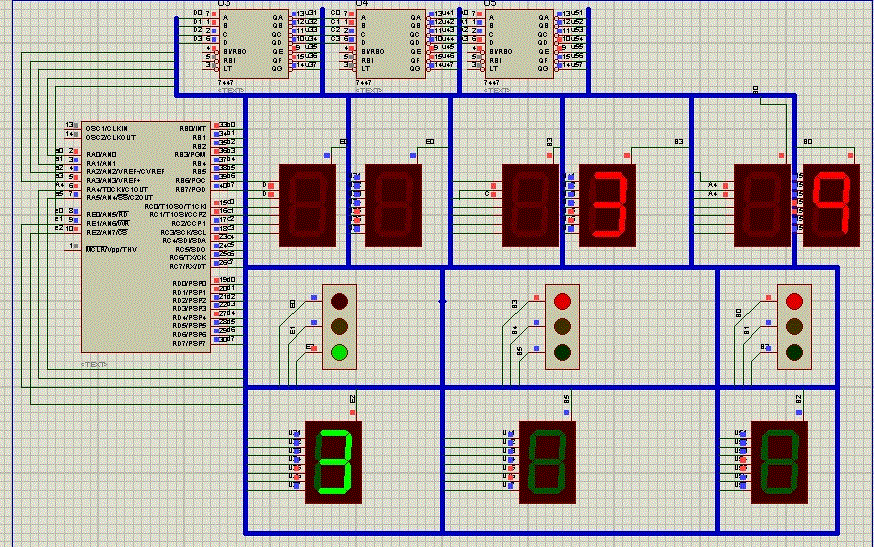

مشكور لجهودك هذه صورة لنفس المشروع كنت قد نفذته سابقاً
ولكن باستخدام ميكرو واحد ثلاث ديكودرات (7447)
