السلام عليكم

ارجوا من الاعضاء الكرام مساعدتي بتوصيل ترموستات الكتروني ماركة Beta موديل : DC31.s . وقد احضرته من متجر لبيع قطع البرادات والمكيفات المستعملة والمشكلة ان صاحب المتجر لا يعرف عنه شيئا اذا كان شغال او طريقة توصيله

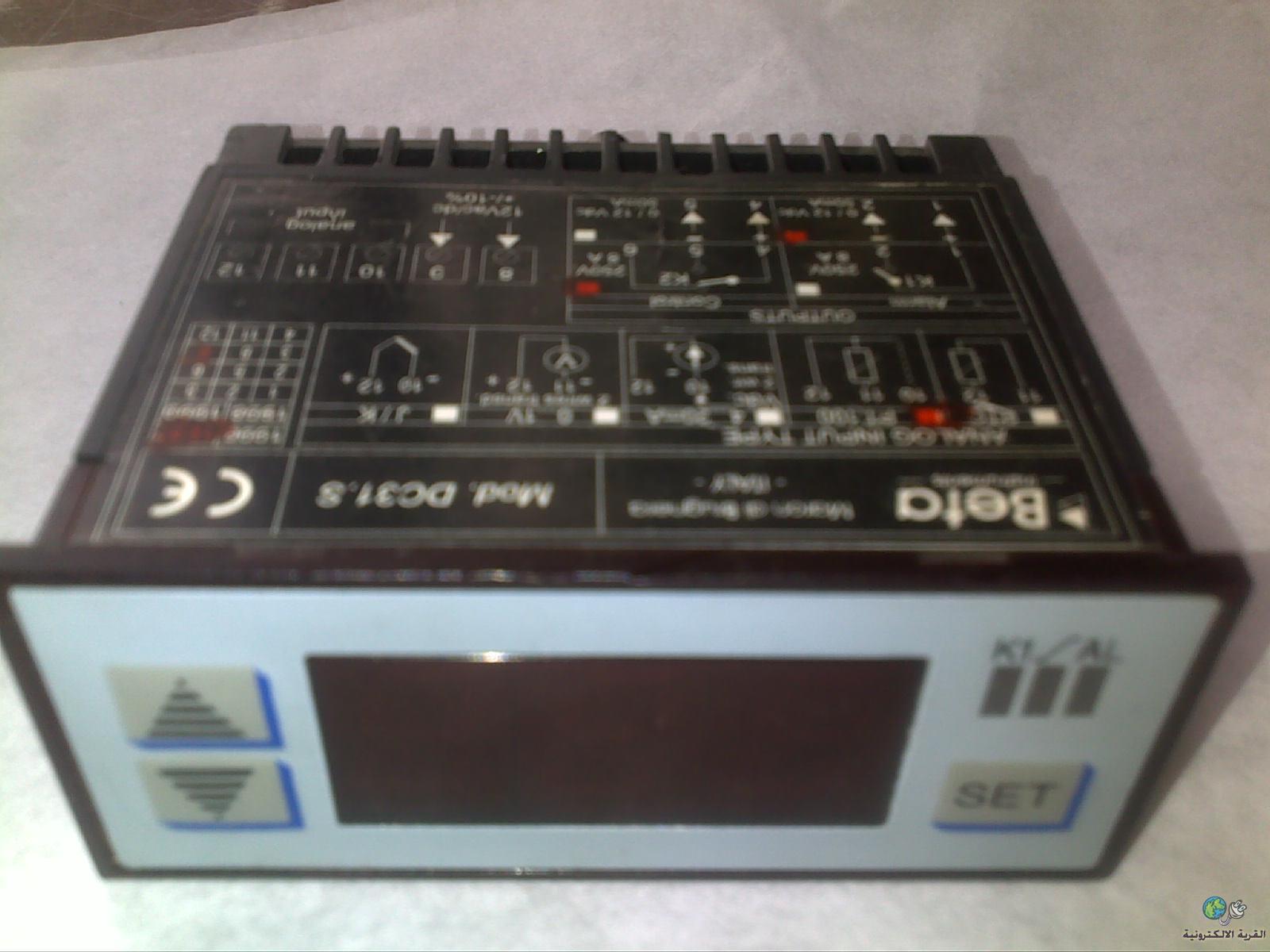

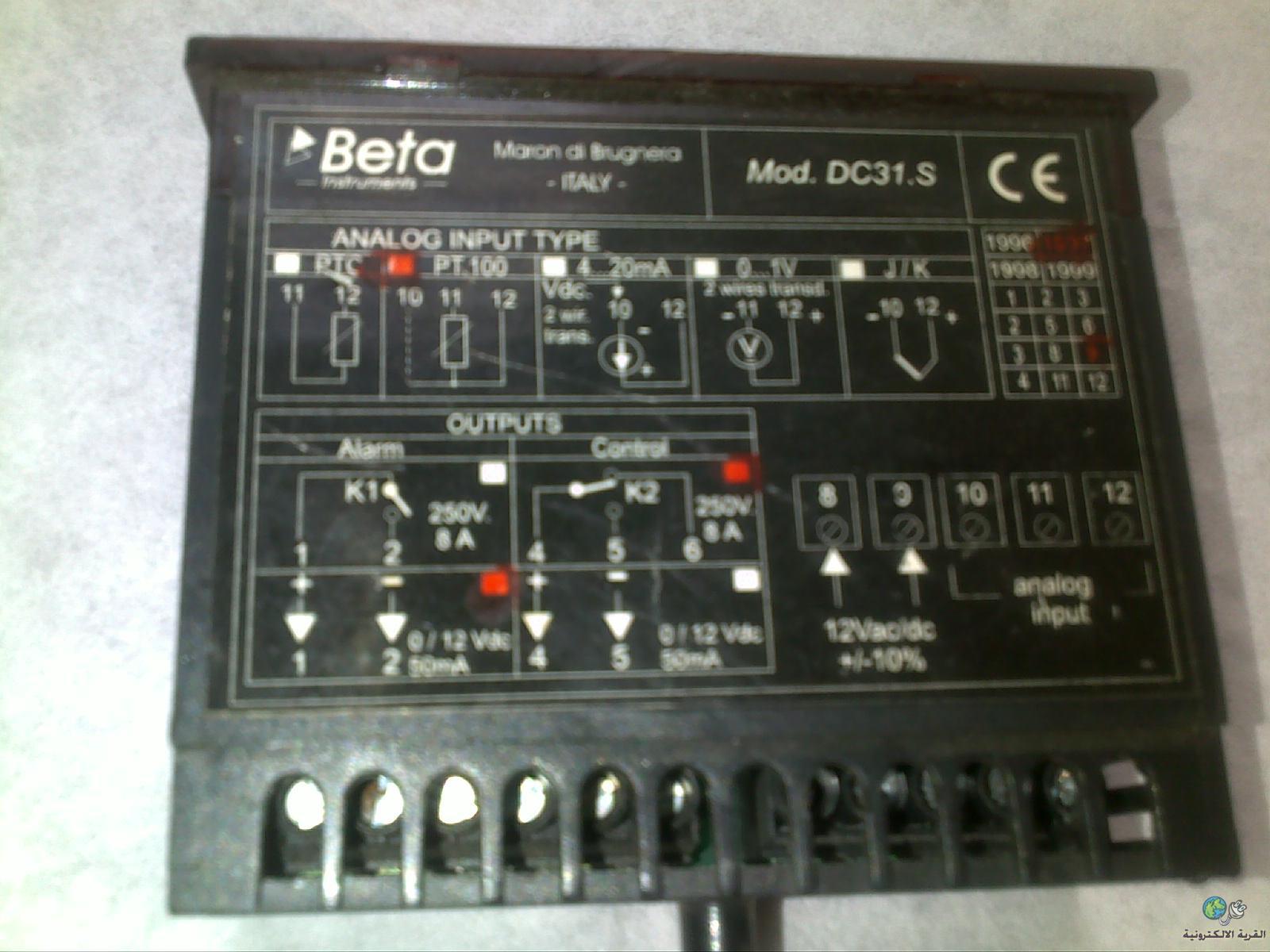

هذا رابط المحرار الالكتروني لتدلوني كيف اوصل اليه السنسر والكهرباء والسخان

http://upload.qariya.info/images/qariya-fa94903645.jpg
http://upload.qariya.info/images/qariya-3456604d6a.jpg

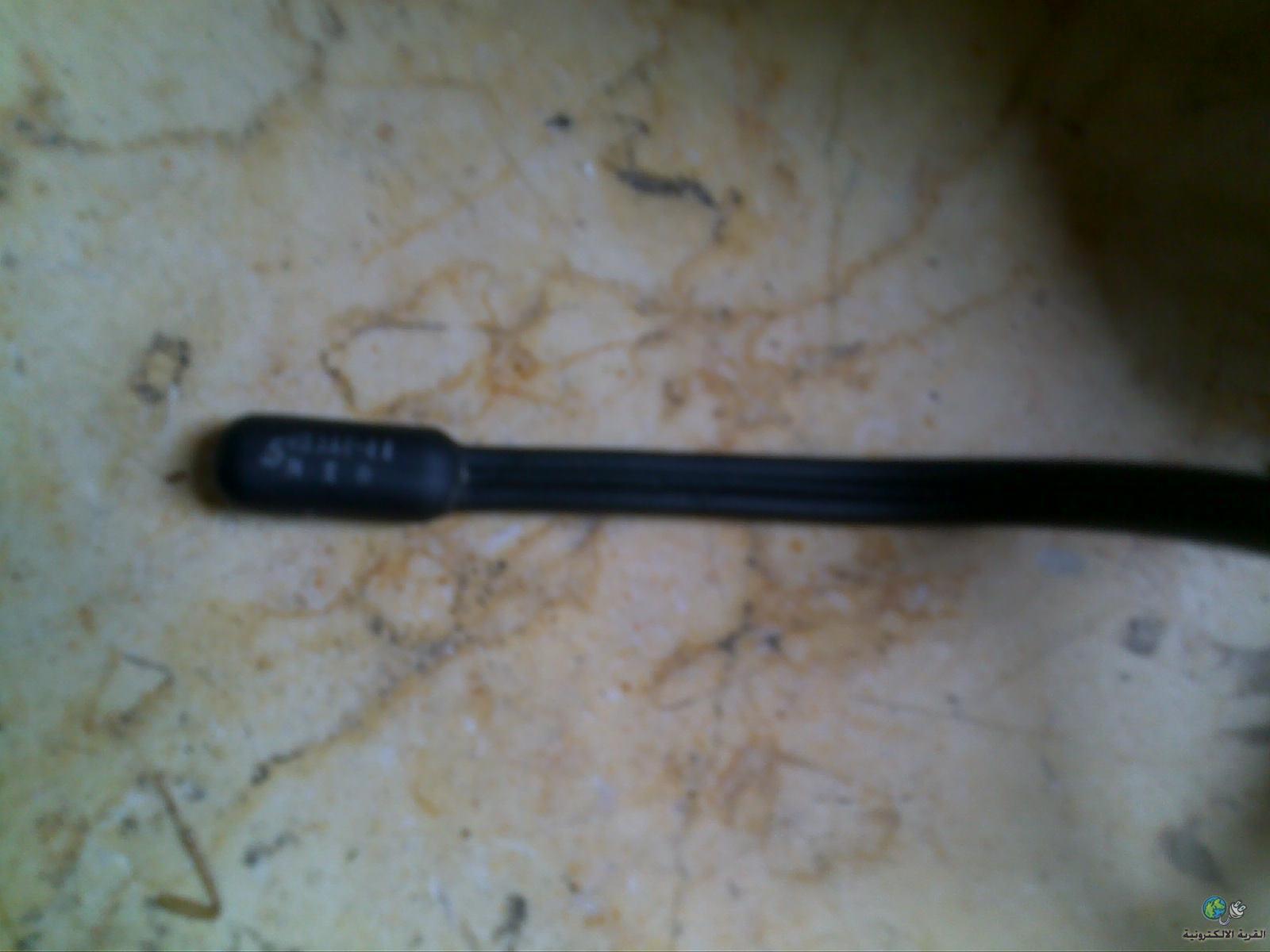

وهذا رابط السنسر وهو ليس له ولكن البائع قال انه ينفع وهو عبارة عن كابل كهرباء مزدوج وبطرفه قطعة الكترونية صغيرة مكتوب عليها كما أظن لانها غير واضحة تماما ( C06B ) , ومن الجهة المقابلة مكتوب ( 11-103AT ومكتوب تحتها : 5NXR )

http://upload.qariya.info/images/qariya-eb0ff17887.jpg

ارجو منك المساعدة والتوضيح وهل يعمل على 12 فولت او 220 فولت وكيفية توصيل الاسلاك منه واليه


التعديل الأخير تم بواسطة : bachir13 بتاريخ 22-05-2012 الساعة 04:05 PM
اعلانات

الصورة الرمزية ابوقشه
ابوقشه
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Dec 2008
الدولة: الاقصر ... مصر
المشاركات: 2,732
نشاط [ ابوقشه ]
قوة السمعة:170
قديم 22-05-2012, 07:54 PM المشاركة 2
افتراضي


وعليكم السلام ورحمة الله تعالى وبركاته
اخى الكريم / بشير برغم الصوره والارقام غير واضحه وعلى قدر اجتهادى بان
الارقام 10 وا 12 دخول 220 فولت
الارقام 4 وا 6 خروج 220 فولت الى السخان حمل 8 امبير
الارقام 1 وا 2 خروج الى اداة التنبيه او الانذار
الارقام 11 وا 12 دخول اطراف السنسور PTC
شكرا لك حبيبى

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية bachir13
bachir13
:: مهندس متميز ::
تاريخ التسجيل: Jan 2011
الدولة: لبنان / بيروت
المشاركات: 554
نشاط [ bachir13 ]
قوة السمعة:0
قديم 22-05-2012, 08:40 PM المشاركة 3
افتراضي


السلام عليكم
بل الشكر لك أخي ابو قشة لمساعدتك القيمة
عندي استفسار بسيط وهو هل الرقم 12 هو مشترك للتوصيل على الكهرباء والسنسر بنفس الوقت ؟
وهل الرقم 8 و 9 هو للعمل على 12 فولت بدل 220 فولت ؟


الصورة الرمزية ابوقشه
ابوقشه
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Dec 2008
الدولة: الاقصر ... مصر
المشاركات: 2,732
نشاط [ ابوقشه ]
قوة السمعة:170
قديم 22-05-2012, 09:12 PM المشاركة 4
افتراضي


بل الشكر لك أخي ابو قشة لمساعدتك القيمة
عندي استفسار بسيط وهو هل الرقم 12 هو مشترك للتوصيل على الكهرباء والسنسر بنفس الوقت ؟
وهل الرقم 8 و 9 هو للعمل على 12 فولت بدل 220 فولت ؟

ــــــــــــــــــــــــــــــــــ
وعليكم السلام ورحمة الله تعالى وبركاته
اخى الكريم / بشير
بالنسبة : عندي استفسار بسيط وهو هل الرقم 12 هو مشترك للتوصيل على الكهرباء والسنسر بنفس الوقت
اى نعم اخى الكريم الرقم 12 مشترك
اما بالنسبة : وهل الرقم 8 و 9 هو للعمل على 12 فولت بدل 220 فولت ؟
لا لا اخى الكريم الرقم 8 وا 9 دخول 12 فولت DC او AC والغرض منه التحكم فى دوائر اخرى تعمل على الفولتيه 12 فولت مستمر او متغير وليسى لنا علاقة به
شكرا لك حبيبى





الصورة الرمزية bachir13
bachir13
:: مهندس متميز ::
تاريخ التسجيل: Jan 2011
الدولة: لبنان / بيروت
المشاركات: 554
نشاط [ bachir13 ]
قوة السمعة:0
قديم 22-05-2012, 09:17 PM المشاركة 5
افتراضي


السلام عليكم
الف شكر اخي استاذي الكريم لمساعدتك وتجاوبك السريع
وان شاء الله سوف اجربه الأن


الصورة الرمزية bachir13
bachir13
:: مهندس متميز ::
تاريخ التسجيل: Jan 2011
الدولة: لبنان / بيروت
المشاركات: 554
نشاط [ bachir13 ]
قوة السمعة:0
قديم 22-05-2012, 09:53 PM المشاركة 6
افتراضي


السلام عليكم
للاسف لم تضئ الشاشة واظن انه معطل وهذه مشكلة المستعمل
غدا ان شاء الله سوف احاول ارجاعه وشراء واحد جديد وبلا حرق اعصاب
وطبعا طبعا شكرا لك اخي ابو قشة لانقاذي لفحصه بسرعه وارجاعه غدا قبل فوات الاوان


الصورة الرمزية ابوقشه
ابوقشه
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Dec 2008
الدولة: الاقصر ... مصر
المشاركات: 2,732
نشاط [ ابوقشه ]
قوة السمعة:170
قديم 23-05-2012, 03:42 AM المشاركة 7
افتراضي


للاسف لم تضئ الشاشة واظن انه معطل وهذه مشكلة المستعمل
غدا ان شاء الله سوف احاول ارجاعه وشراء واحد جديد وبلا حرق اعصاب
وطبعا طبعا شكرا لك اخي ابو قشة لانقاذي لفحصه بسرعه وارجاعه غدا قبل فوات الاوان

ــــــــــــــــــــــــــــــــــــــــــــــــ
اخى الكريم بشير ضع على الرقم 8 وا 9 جهد 12 فولت مستمر او متغير
للتحكم فى عرض واضاءة الشاشه وليسى لتغذية السخان وهذا المفروض اول شىء
تختبره بواسطة محول 12 فولت او بطاريه
وشكرا حبيبى


الصورة الرمزية bachir13
bachir13
:: مهندس متميز ::
تاريخ التسجيل: Jan 2011
الدولة: لبنان / بيروت
المشاركات: 554
نشاط [ bachir13 ]
قوة السمعة:0
قديم 23-05-2012, 02:48 PM المشاركة 8
افتراضي


السلام عليكم
شكرا مجددا لاهتمامك استاذي ابو قشة ولكن للاسف لقد رأيت مداخلتك الان وبعد ان ارجعت له الثرموستات القديم لانني ظننته لا يعمل خاصة انني شممت منه رائحة بعد وضعه بالكهرباء والا لقمت بتجربته الان
المهم يا صديقي انني اشتريت واحد جديد بس صنع صيني ب 20 $ , وهو 220 فولت وتوصيلاته واضحة عليه بالرسم ولكن يوجد ارقام بدون كتابة فهل ليس لها لازمة او ممكن نستفيد منها ؟ يعني ممكن ان نوصل اليه اكثر من سخان ويتم فصلهم تدريجيا حسب الحرارة وليس بنفس الوقت

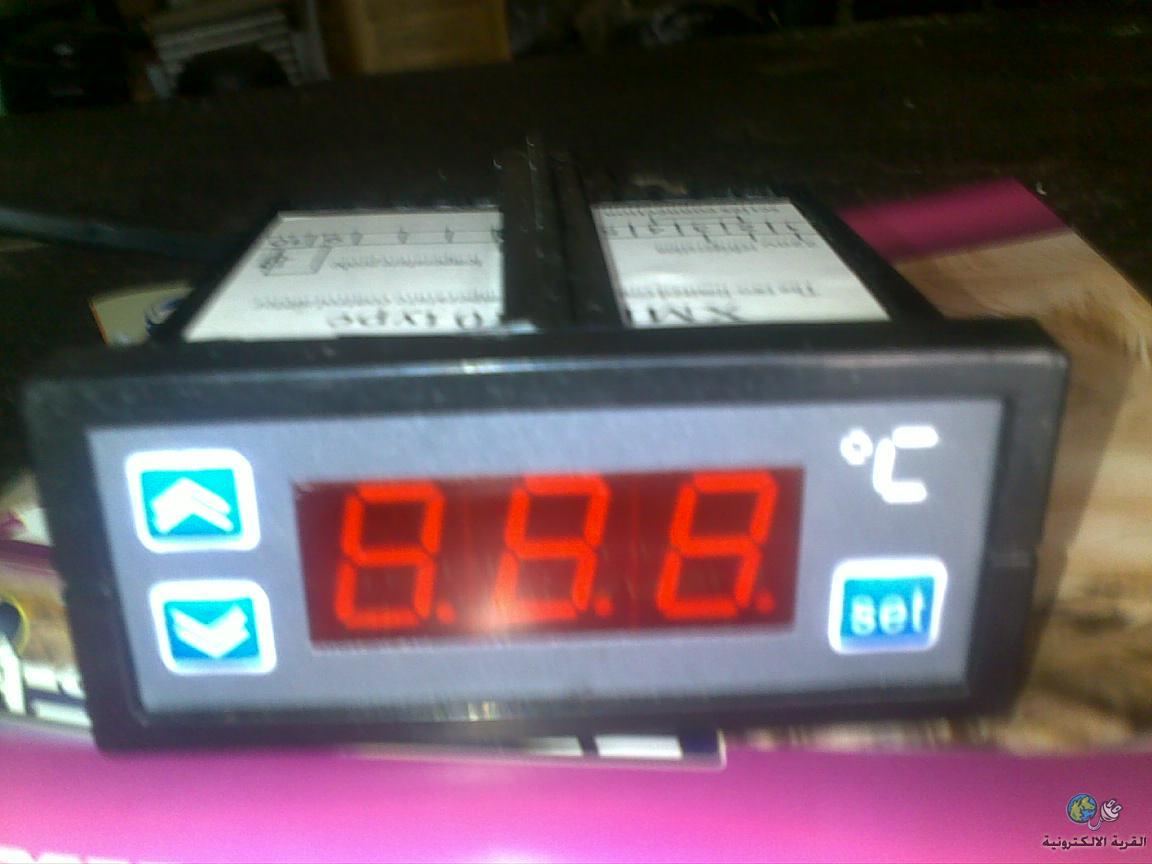

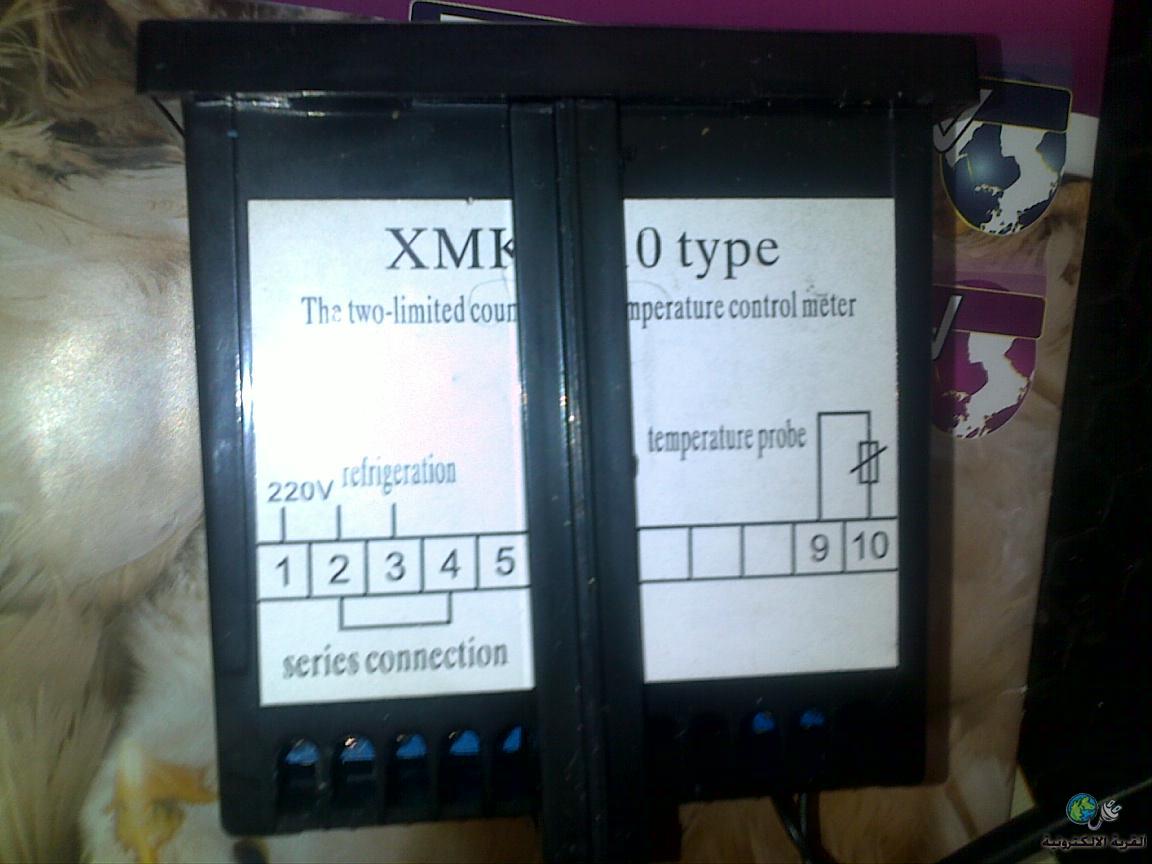

http://upload.qariya.info/images/qariya-8cd227bb18.jpg
http://upload.qariya.info/images/qariya-04011db145.jpg
1-2 كهرباء 220 فوات
2-4 الى السخان للتحكم بتشغيله حسب ضبط الحرارة المطلوبة
10-9 السنسر وهو موصول عليه اصلا بسلك طويل 5 امتار وقطعة معدن بنهايته

اخيرا عندي جهاز لقياس الحرارة والرطوبة ديجيتل بدون اسلاك حساسات فهل يمكن تركيب اسلاك حساسات اليه وتلحيمهم من الداخل ؟ وهل هذه العملية صعبة ؟
