عناصر متشابهه في الشكل

[MWWM]

السلام عليكم ورحمه الله

1_ كيف يمكن التفريق بين الليد والفوتو ديود والفوتو ترانزيستر فهي تشبه بعض في الشكل؟

2_ ماهو العنصر الذي يشبه الليد ولكن له ثلاث ارجل؟



________________

[Tico]

2_ ماهو العنصر الذي يشبه الليد ولكن له ثلاث ارجل؟

يوجد ليد بلونين له 3 ارجل :
http://img.directindustry.fr/images_...res-516549.jpg
وممكن تكون عناصر أخرى لا أعرفها.

[ahmed.fat80]

السلام عليكم و رحمة الله وبركاته اخى الكريم
هناك فعلا بعض الليدات و فوتو دايود و الفوتوترانستور لا يمكن تفريقهما فى الشكل
و لكن عند شرائك لهما من البائع ها تعرف نوعه

[فهد المنصور]

اظن أن من الصعب اعطاء رأي حاسم يفرق بين الدايود الضوئي ودايود الاشعة تحت الحمراء

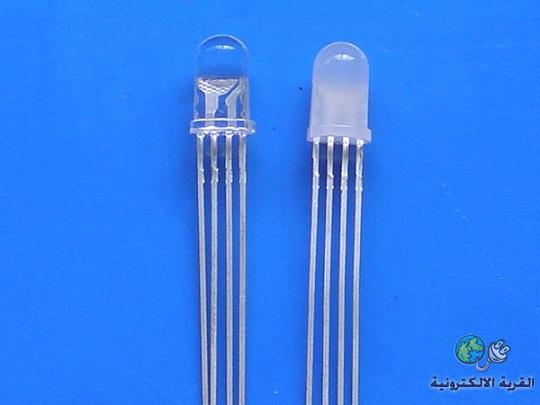

هناك ايضا LED يمكنها اعطاء كل الالوان بواسطة عنصر واحد فهي تتعامل مع الالوان الاساسية RGB ولها اربعة اطراف وتأتي بنوعين Common Cathode و Common Anode

[ahmed.fat80]

السلام عليكم و رحمة الله وبركاته
استاذنا الكريم فهد بعد اذنك انا كنت مدور بقالى فترة على اليدات رباعية الالوان
لو متتباع فى مصر عند الا حد يا ريت تقولى عليه عشان انا محتاجها
و شكرا

[olmacall]

لفت نظري بإحدى الألعاب للأطفال وجود ليد يضيء بلونين أزرق وأحمر بالتناوب بشكل فلاشر.
توقعت مباشرةً أنه يوجد دارة تقوم بهذا العمل وأنه من المفترض أن يكون له أكثر من طرفان، ولكن عندما قمت بفك الليد وجدت أنه ليد عادي له طرفان فقط وعند تغذيته بالتيار يومض الليد بلونين أحمر وأزرق.
هل يوجد دارة صغيرة مجهرية موضوع ضمن الليد، مع العلم أن الليد حجمه نفس حجم اي ليد آخر أعتقد به نقطة صغيرة بداخله توقعت أن تكون الدارة.؟؟

[فكروعلم]

كل أنواع الليدات التي تعطي أكثر من لون ولها طرفان فقط يوجد بداخلها دارة ألكترونية أما الليدات التي بها أكثر من طرفين فهي تحوي أكثر من ليد مثلاً الليد الذي تحدث عنه الأخ فهد له أربع أطراف يحوي ثلاث ليدات موصوله مع بعضها بطرف مشترك قد يكون موجب أو سالب

[olmacall]

شكراً أخي " فكر وعلم " على ردك السريع .

وأنا قرأت مرة بمقال قديم بأن مبدأ اللون الأبيض هو ثلاثة ليدات RGB تضيء بنفس الوقت لتعطي تأثير اللون الأبيض في العين، على نفس مبدأ شاشة التلفزيون الملون عبارة عن نقط ضوئية تمتزج لتعطي الأبيض. أو اي لون آخر حسب نسبة المزج الضوئي.
